嵌入式金融终端磁卡识读读卡器结构

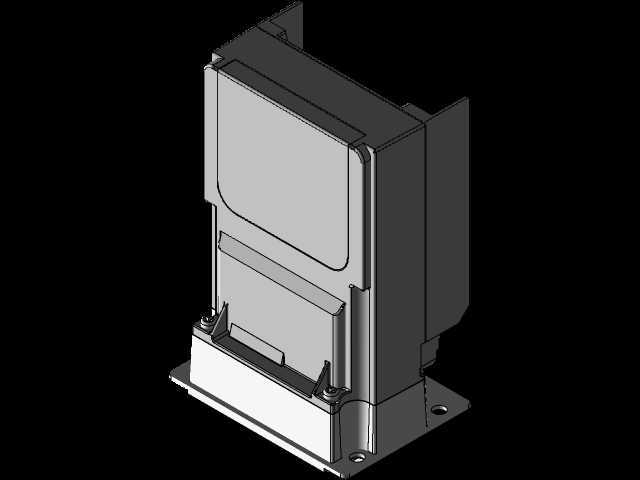

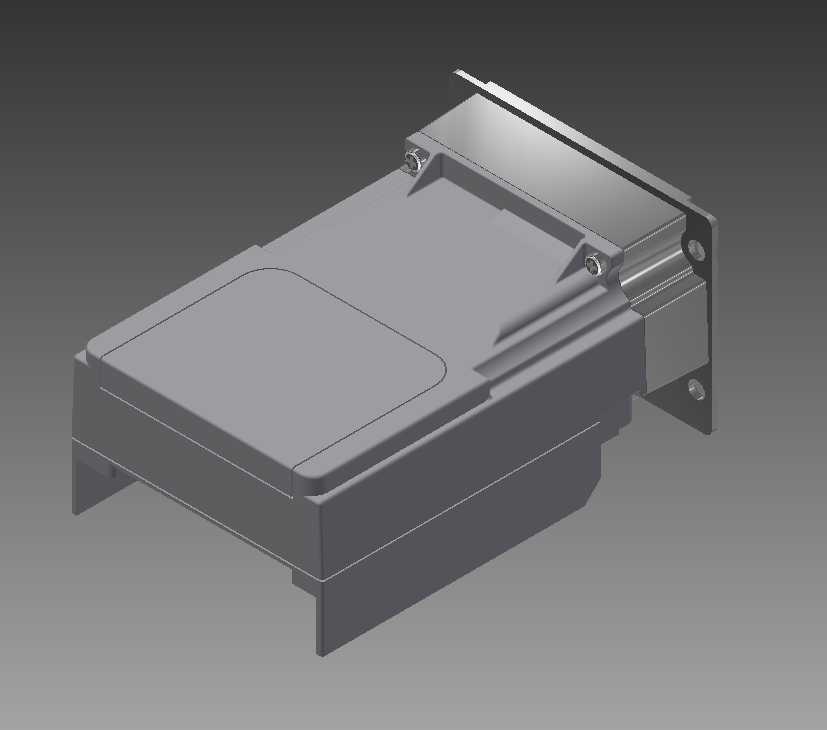

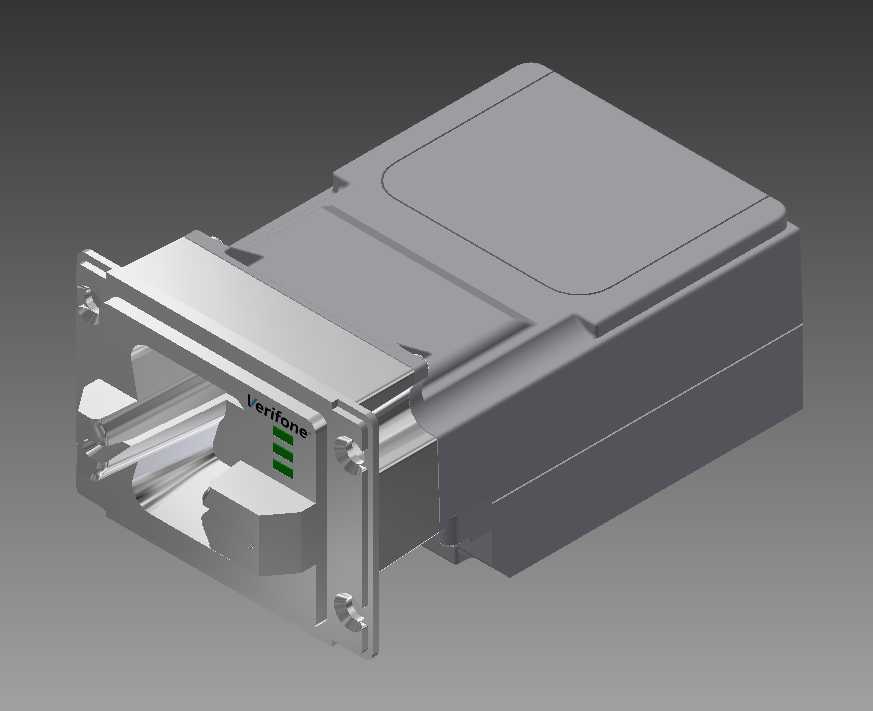

　　这款磁卡读卡器主要面向商用收银、自助服务终端、金融自助设备的集成场景设计，作为磁条信息采集的核心前端部件，承担磁道数据读取、信号初步预处理的功能，适配POS终端、自助缴费机、自助挂号机、闸机付费模块等需要磁条卡识读的设备安装需求。从结构设计来看，整体采用金属安装支架加工程塑料主体的组合方案，前端金属安装法兰采用冲压折弯成型工艺，预留的安装孔位完全匹配标准嵌入式面板的开孔尺寸，安装时仅需将读卡端从设备面板内侧穿出，通过法兰上的固定孔与面板锁紧即可，安装边界控制在标准DIN导轨配套面板的通用开孔公差范围内，不需要额外定制安装转接件，适配多数现有自助终端的面板改造需求。前端读卡插口处做了导向倒角设计，

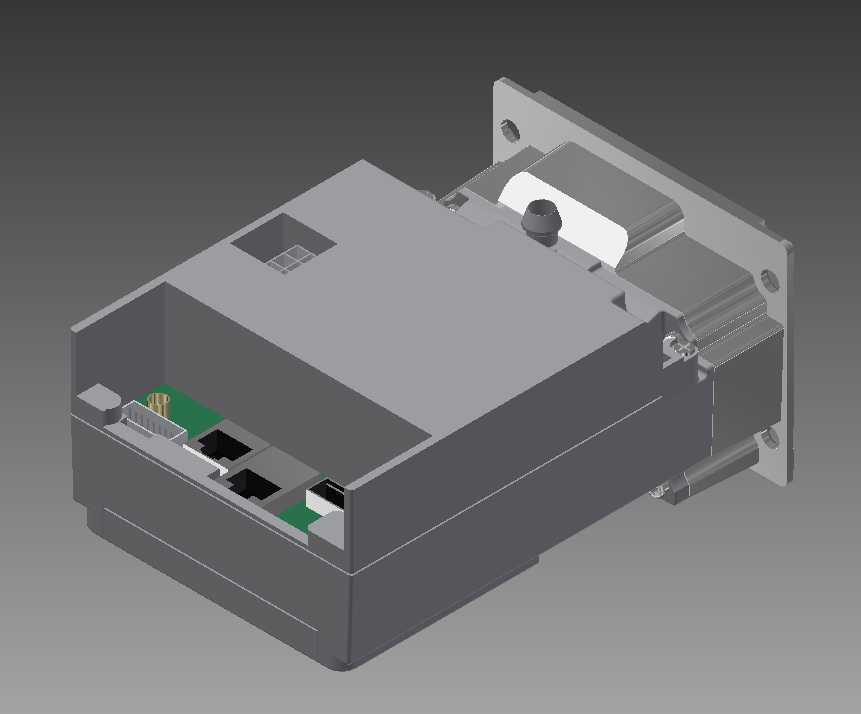

　　卡片插入时能够顺着导向斜面顺滑进入读卡通道，避免卡片边角与插口边缘磕碰造成卡片损伤或者读卡失败，通道内部的磁头安装位置经过反复调校，磁头工作面与卡片磁道的平行度误差控制在极小范围内，保证卡片以正常速度插入时，三个磁道的信号拾取强度均匀，不会出现某一磁道信号弱导致的识读失败问题。设备主体的塑料壳体采用上下扣合加卡扣固定的结构，内部预留了电路板安装槽位，磁头的排线走线空间做了专门的避让，避免装配时排线被壳体挤压造成线路破损，壳体尾部预留了排线出口位置，适配不同长度的信号连接线材，方便集成时根据设备内部的走线空间调整线材走向。从功能特性上看，这款读卡器支持标准的磁条卡三轨识读，读卡通道的宽度尺寸严格匹配国际标准磁卡的厚度公差，

　　既不会因为通道过窄导致卡片插拔卡顿，也不会因为通道过宽造成卡片晃动影响磁头与磁道的贴合度，金属安装支架除了承担固定作用外，还兼顾了电磁屏蔽的效果，能够减少设备内部其他电路模块对读卡信号的电磁干扰，提升识读稳定性。设计过程中优先考虑了长期使用的耐用性，前端插口处的金属护边能够抵御频繁插拔卡片带来的磨损，避免长期使用后塑料插口边缘出现毛刺、缺口影响插卡手感，内部磁头的安装支架采用弹性浮动设计，卡片插入时磁头能够始终以稳定的压力贴合在卡片磁道表面，即使卡片存在轻微弯曲变形，也能保证磁头与磁道的有效接触，不会因为卡片形变出现识读断码的问题。整体外形的长宽高尺寸适配多数嵌入式终端的内部安装空间，主体部分的方形结构方便在设备内部做限位固定，

　　不需要额外设计复杂的固定结构，安装后设备前端面与读卡器插口面的齐平度可以通过法兰处的安装间隙做微调，保证装配后面板整体外观平整，不会出现读卡器突出或者凹陷的问题。在实际集成应用中，这款读卡器不需要额外增加复杂的外围驱动电路，输出的信号可以直接对接终端的主控板卡，适配多数商用终端的通用接口定义，结构设计上充分考虑了售后维护的便利性，拆开上下壳体的卡扣即可直接更换内部磁头或者电路板，不需要整体拆卸设备面板，大幅降低后期维护的时间成本。
