工程用组装式定滑轮组三维结构设计

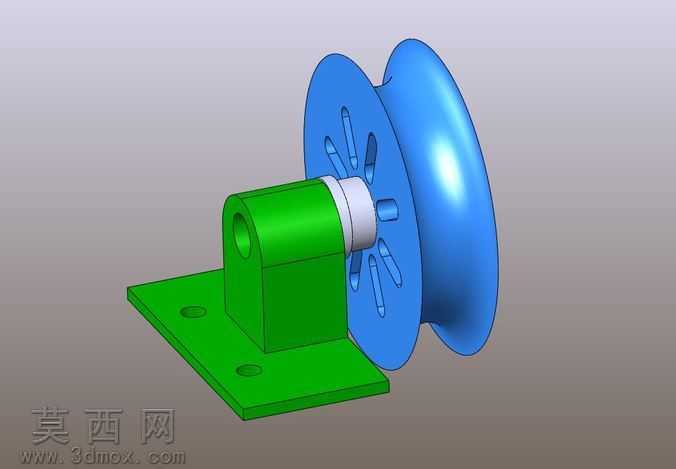

本模型为工程作业场景使用的组装式定滑轮组，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械装配的尺寸配合逻辑，将整体结构拆分为安装底座、支撑座、轮轴、滑轮主体四个核心可替换零部件，各部件间预留合理的装配公差，可直观展示滑轮组的组装逻辑与部件替换特性。模型渲染阶段采用差异化材质区分不同功能部件，安装底座与支撑座赋予哑光绿色工程金属材质，模拟铸铁构件的磨砂质感与厚重结构特性，轮轴部位采用银灰色抛光金属材质，体现转动配合部位的加工精度与耐磨属性，滑轮主体采用亮蓝色工程塑料材质，表面做高光渲染处理，还原滑轮轮槽的光滑曲面特征，清晰展示轮槽的圆弧轮廓与辐板式减重结构。结构设计上，安装底座采用方形平板结构，开设两个对称的沉头安装孔，可通过螺栓完成与安装基面的固定连接，支撑座为立式带孔座体结构，与底座采用一体化建模保证连接强度，座体的轴孔与轮轴采用间隙配合设定，满足滑轮绕轴转动的运动需求；滑轮主体为双轮缘带槽结构，轮缘做圆弧过渡处理避免绳索磨损，轮辐采用放射状镂空设计，在保证结构强度的前提下降低整体自重，轮体中心设置轴套安装位，与轮轴配合实现顺畅转动。设计思路围绕工程实用场景展开，重点突出部件可替换的组装特性，三个核心替代零部件可根据实际载荷需求更换不同尺寸规格，适配不同的绳索直径与承重要求，整体结构简洁紧凑，无冗余设计，既还原了实际工程用定滑轮的功能结构，也通过清晰的材质区分与结构拆分，直观展示了滑轮组的装配关系与工作原理，可用于机械结构教学、工程部件选型参考以及相关起重辅助装置的设计参考。
