卧式工业存储罐体三维设计作品

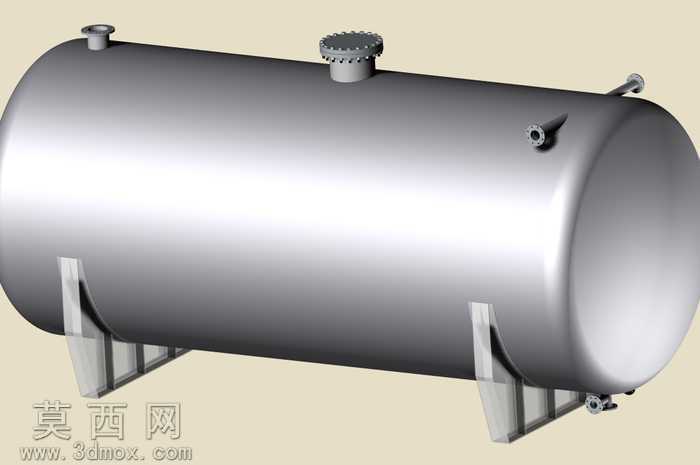

本作品为卧式工业存储罐体的三维建模成果，建模过程中严格遵循工业存储类承压罐体的设计规范，先通过基准面定位完成罐体整体轮廓的草绘，以旋转凸台命令生成圆柱形主筒体与两端标准椭圆形封头的基础实体，保证筒体与封头的衔接处曲率连续无错位，符合承压设备的结构应力分布要求。材质渲染阶段，主罐体采用哑光银灰色金属材质，模拟工业常用碳钢储罐的表面喷砂处理效果，调整材质的反射率与粗糙度参数，还原金属罐体在工业环境下的真实质感，支座部分采用浅灰色工程金属材质，区分支撑结构与主罐体的材质差异，各管口法兰、人孔压盖等部件单独赋予材质，突出结构细节。结构设计上，罐体顶部设置带齿形防滑结构的人孔盖，方便检修操作时的开合施力，同时配置小口径排气口用于罐体内部压力平衡，筒体侧面设置多组不同规格的工艺接管，接管端部搭配标准法兰结构，满足介质进出、仪表安装的工艺需求，底部设置排污口用于罐体内部定期清理排渣，罐体下方采用两组鞍式支座，支座通过筋板结构强化承重能力，保证罐体放置的稳定性，鞍座与筒体的接触弧度完全匹配筒体外径，避免应力集中问题。设计思路围绕工业园区脱矿介质存储的实际使用场景展开，建模时优先保证各结构尺寸的比例协调，所有管口的位置排布符合工业管道安装的操作规范，预留足够的安装操作空间，通过装配体层级管理将主筒体、封头、支座、人孔、各接管等部件分图层管理，方便后续的结构修改与工程图导出，渲染阶段添加柔和的环境光效果，清晰展现罐体的曲面轮廓与各部件的装配关系，整体模型结构完整，细节还原度高，可用于工业存储方案展示、设备布局规划等场景。
