蒸汽驱动小型涡轮太阳能转换器结构设计

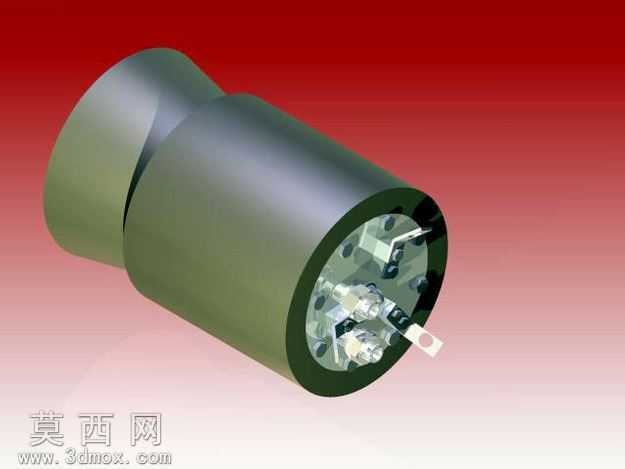

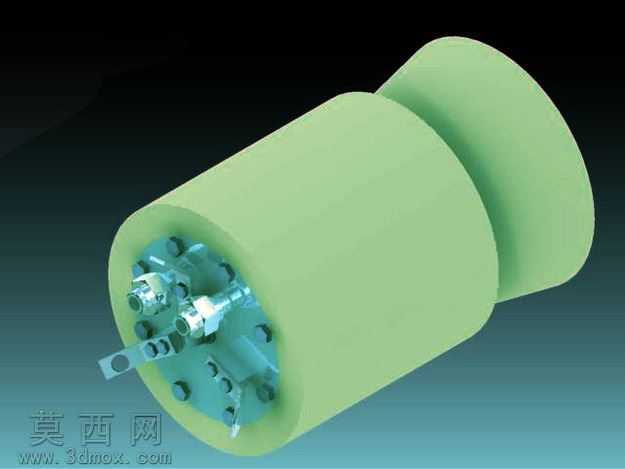

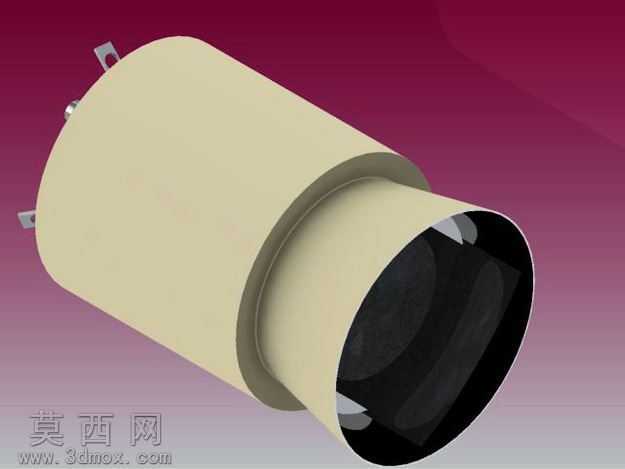

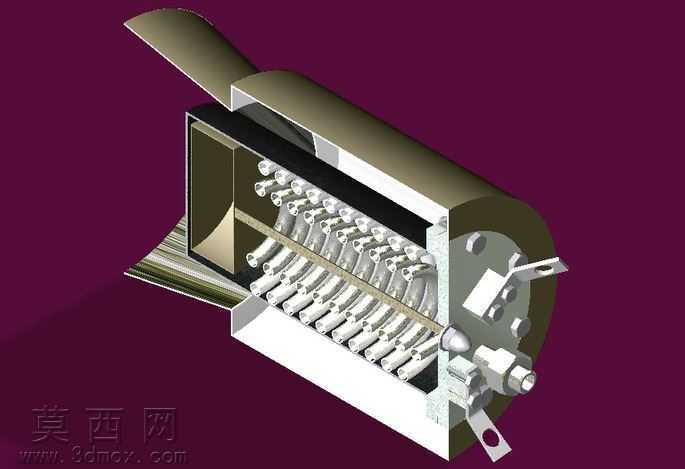

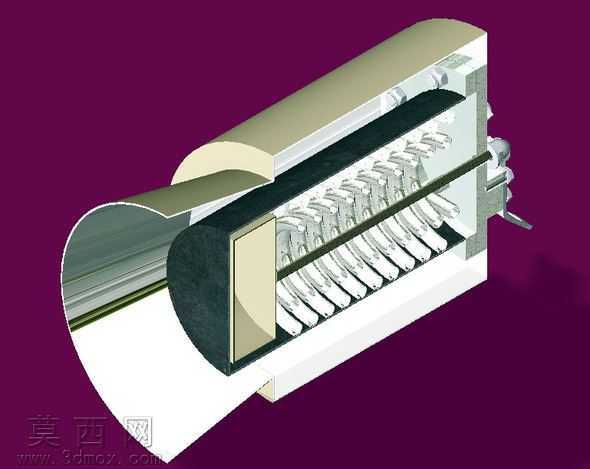

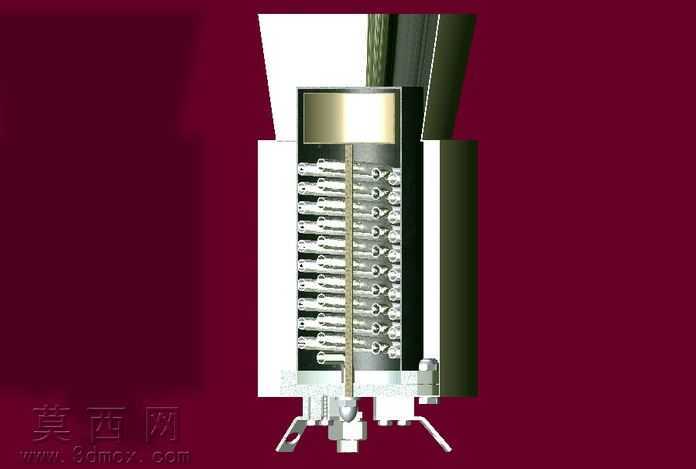

本作品为太阳能转换器三维结构模型，采用剖切展示的建模方式完整呈现设备内部核心构造，建模过程中以能量转换路径为核心设计逻辑，还原太阳能集热-蒸汽生成-涡轮做功-电流输出的完整功能链路。模型外壳采用圆柱筒式集成结构设计，外层壳体赋予哑光金属材质，模拟耐高温合金的表面质感，剖切边缘做锐化处理清晰区分内外结构边界，集热端设置扩口式光能接收结构，内壁赋予高吸收率深色材质，模拟黑体集热面的光学特性，最大化降低光能反射损耗。内部核心做功单元采用多列排布的小型涡轮叶片组，每片叶片单独建模完成曲面曲率优化，叶片表面赋予抛光金属材质，精准还原蒸汽冲击做功的接触面形态，叶片组与中心传动轴做同轴度约束装配，还原真实机械传动的配合关系。蒸汽发生腔体与涡轮腔做一体化集成设计，腔体内部预留工质流道结构，流道内壁做光滑曲面处理减少蒸汽流动阻力，输出端设置连接法兰与接口结构，可直接对接外部电流发生器模块，接口处做密封结构建模还原实际装配的密封需求。建模过程中对所有零部件做干涉检查，确保各运动部件无结构冲突，渲染阶段采用深紫色背景突出金属结构的质感层次，通过光影调整清晰展现内部叶片排布、腔体分隔、传动连接的细节，完整呈现该装置将太阳能转化为电能的机械实现路径，可用于新能源转换装置的结构展示、原理教学与方案验证参考。
