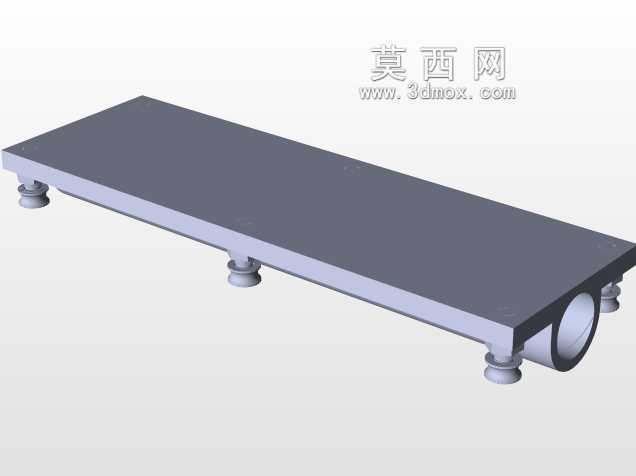

长行程重载滚珠直线导轨结构设计

　　在自动化生产线、精密机床、物料搬运桁架这类需要长距离精准直线运动的场景里，导轨部件的选型与结构设计直接决定了整套设备的运行精度、负载能力与使用寿命。本次设计的长行程直线导向部件，针对大跨度安装工况做了专项结构优化，区别于常规短行程导轨的截面设计，整体采用窄长型等截面结构，单根导轨的有效行程覆盖范围适配多数中大型设备的直线运动需求，安装基准面的平面度公差控制在工业级常规精度区间内，可直接适配标准安装孔位的设备机架，无需额外做安装面的二次精加工适配。从功能特性来看，该导轨采用滚珠循环滚动的摩擦形式，相比传统滑动导轨的面接触摩擦，运行阻力可降低70%以上，低速运行时无爬行现象，高速往复运动时的振动幅值控制在微米级区间，

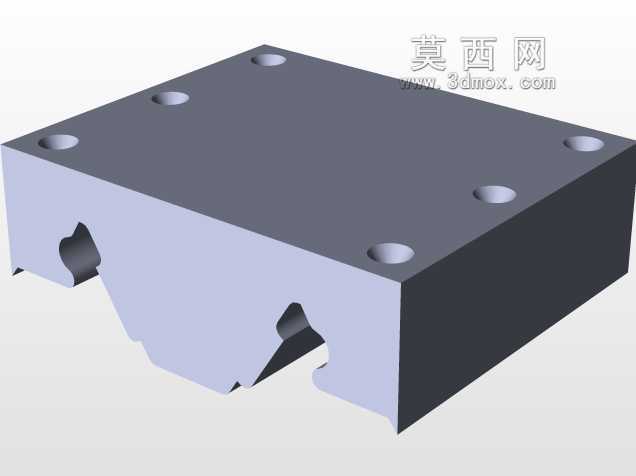

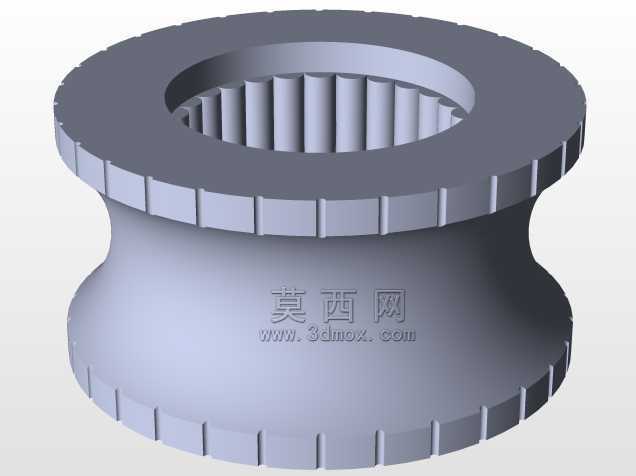

　　能够同时满足轻载高速搬运与重载低速进给的两类工况需求。导轨的滑块部分集成了内置式润滑储油结构，日常维护时仅需通过注油嘴定期补充润滑脂即可，无需拆解滑块密封结构，可大幅降低设备运维的时间成本，密封端盖采用双唇口耐油橡胶材质，能够有效阻挡加工车间内的切削碎屑、粉尘、切削液进入滑块内部滚道，避免滚道表面出现点蚀、拉伤等早期失效问题。设计过程中优先考虑了安装边界的适配性，导轨的底面为全平面基准结构，两侧的安装定位边采用对称式设计，既可以从导轨顶面通过沉头螺栓锁紧安装，也可适配侧面压块压紧的安装形式，能够兼容不同结构的设备机架安装需求。导轨的滚道采用哥特式截面设计，滚珠与滚道的接触角设置为45度，四个方向的额定负载能力均等，

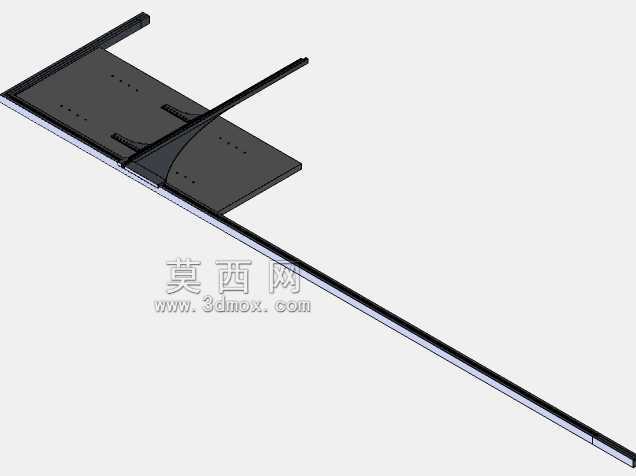

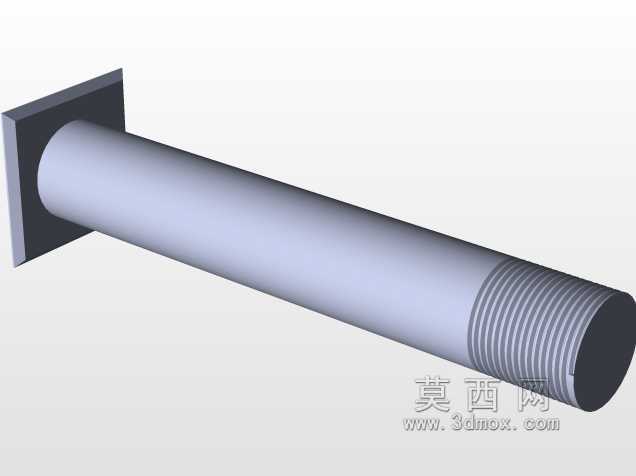

　　既可以承受竖直方向的下压负载，也可承受水平方向的侧倾负载与倾覆力矩，在单滑块悬臂安装的工况下也能保持稳定的运行精度，不会出现偏载卡滞的问题。针对长行程导轨容易出现的拼接精度问题，该结构在导轨两端设计了标准的定位销对接结构，多根导轨拼接使用时，可通过定位销保证相邻导轨的滚道对齐度，拼接处的行程平滑度误差控制在0.02mm以内，不会出现滑块过拼接缝时的卡顿、冲击问题，可满足数十米超长行程设备的搭建需求。滑块的端部预留了标准的感应开关安装位与行程挡块安装螺纹孔，用户在做设备电控设计时，可直接加装限位开关、原点开关等检测部件，无需额外在导轨上焊接或加工安装支架，减少整机设计的额外加工工作量。从实际应用场景出发，

　　该导轨结构可直接应用于数控切割机的横梁移动导向、桁架机械手的水平行走轴、自动化立体仓库的堆垛机行走导向、大型注塑机的安全门移动导向等场景，不同负载等级的工况下仅需调整滑块内的滚珠直径与滚道预压等级即可适配，无需更改整体安装尺寸，具备极强的通用互换性。设计时还充分考虑了加工工艺性，导轨的主体材料选用高碳铬轴承钢，整体经过淬火处理后表面硬度达到HRC58-62，滚道表面经过精磨加工，粗糙度达到Ra0.8以下，既保证了足够的耐磨性能，也兼顾了加工过程的工艺可行性，不会出现因结构过于复杂导致的加工成本过高、成品率低的问题。导轨的整体截面宽度控制在窄幅区间，在保证结构刚性的前提下尽可能缩小占用的安装空间，对于安装空间受限的紧凑型设备也能顺利适配，不会出现与周边部件的运动干涉问题。
