双立柱浮动式导向滑动导轨结构

项目分类:导轨 发布时间:2021-11-12 ID:378498
  • 双立柱浮动式导向滑动导轨结构

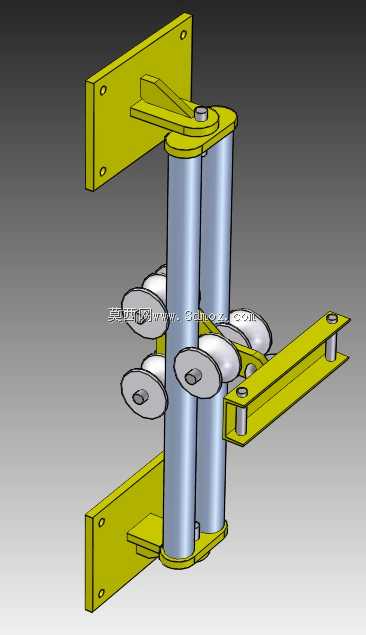

  该导向滑动结构主要应用于需要沿固定立柱实现直线往复滑动的作业场景,常见于水处理浮体拦挡、垂直输送导向、升降作业平台限位等工况中,核心作用是为活动端提供稳定的直线运动约束,抵消运动过程中产生的径向偏移与侧向载荷,保证活动部件沿预设轨迹平稳运行。从结构组成来看,整套机构包含上下两组安装固定板、两根平行布置的圆柱承载立柱、多组对称排布的夹持滚轮组件以及活动端连接臂。上下固定板作为整套结构的固定基准,板件上预制有均匀分布的安装孔位,可通过螺栓紧固件直接固定在安装基面,安装时需保证两块固定板的同轴度与平行度,避免立柱安装后出现倾斜,导致滑动过程卡滞。两根圆柱立柱平行固定在上下固定板之间,作为滑动副的承载基准面,

  立柱表面需做硬化处理降低摩擦损耗,立柱的中心距根据活动端的载荷大小设计,常规中小载荷工况下中心距控制在80-120mm区间,立柱直径根据侧向载荷计算选取,保证受力后挠度在允许范围内。滚轮组件是实现滑动功能的核心部件,每侧活动架上布置多组包络立柱圆周的滚轮,滚轮采用圆弧槽面设计,槽面弧度与圆柱立柱外圆匹配,安装后滚轮与立柱外圆保持均匀接触间隙,既可以保证滑动时的顺畅度,又能限制活动架在垂直于立柱轴线方向的自由度,抵消来自各个方向的侧向力。活动连接臂与滚轮架采用刚性连接,臂端预制安装孔位,用于连接需要做直线运动的外部作业部件,比如浮体拦挡架、升降载台、滑动作业头等。设计过程中,首先根据工况确定活动端的总载荷与运动行程,

  立柱长度需比最大运动行程多出15%-20%的余量,上下预留安全缓冲距离,避免活动架运动到极限位置时与固定板发生刚性碰撞。滚轮的排布采用错位对称布局,单根立柱对应至少上下两组滚轮,两组滚轮的间距不小于立柱直径的1.5倍,保证活动架在滑动过程中不会出现倾斜卡滞,滚轮内部采用自润滑轴承,无需频繁加注润滑脂即可长期稳定运行,适配潮湿、多尘等复杂工况。安装边界方面,上下固定板的外形尺寸根据安装基面的承载能力设计,固定板厚度不小于8mm,避免螺栓紧固时板件发生形变,安装孔位的排布需匹配现场安装基面的螺栓孔距,整套结构安装完成后,需手动推动活动端沿立柱全程滑动,检查各滚轮与立柱的接触情况,调整滚轮安装轴的偏心量,保证滑动阻力均匀无卡滞点。

  实际应用中,该结构相比传统的滑块式直线导轨,对安装基面的平整度要求更低,抗侧向载荷能力更强,在长行程、多粉尘、有一定腐蚀的工况下适应性更好,比如在中央集水区的浮体拦挡作业中,该结构可作为浮体的垂直导向部件,随水位变化带动拦挡浮体沿立柱上下滑动,滚轮结构可抵消水流冲击带来的侧向力,保证拦挡浮体始终保持在预设位置,不会出现偏移脱轨的情况。结构设计时还考虑了维护便利性,滚轮组件采用模块化设计,单个滚轮磨损后可单独拆卸更换,无需拆卸整套滑动机构,降低后期维护成本。立柱与固定板的连接采用定位销加螺栓的固定方式,保证长期运行后立柱不会出现松动移位,活动连接臂的安装面做平面度处理,保证外部连接部件安装后与滑动方向的垂直度,避免附加弯矩作用在滚轮与立柱上,缩短部件使用寿命。
