多层斜置式物料陈列置物货架结构

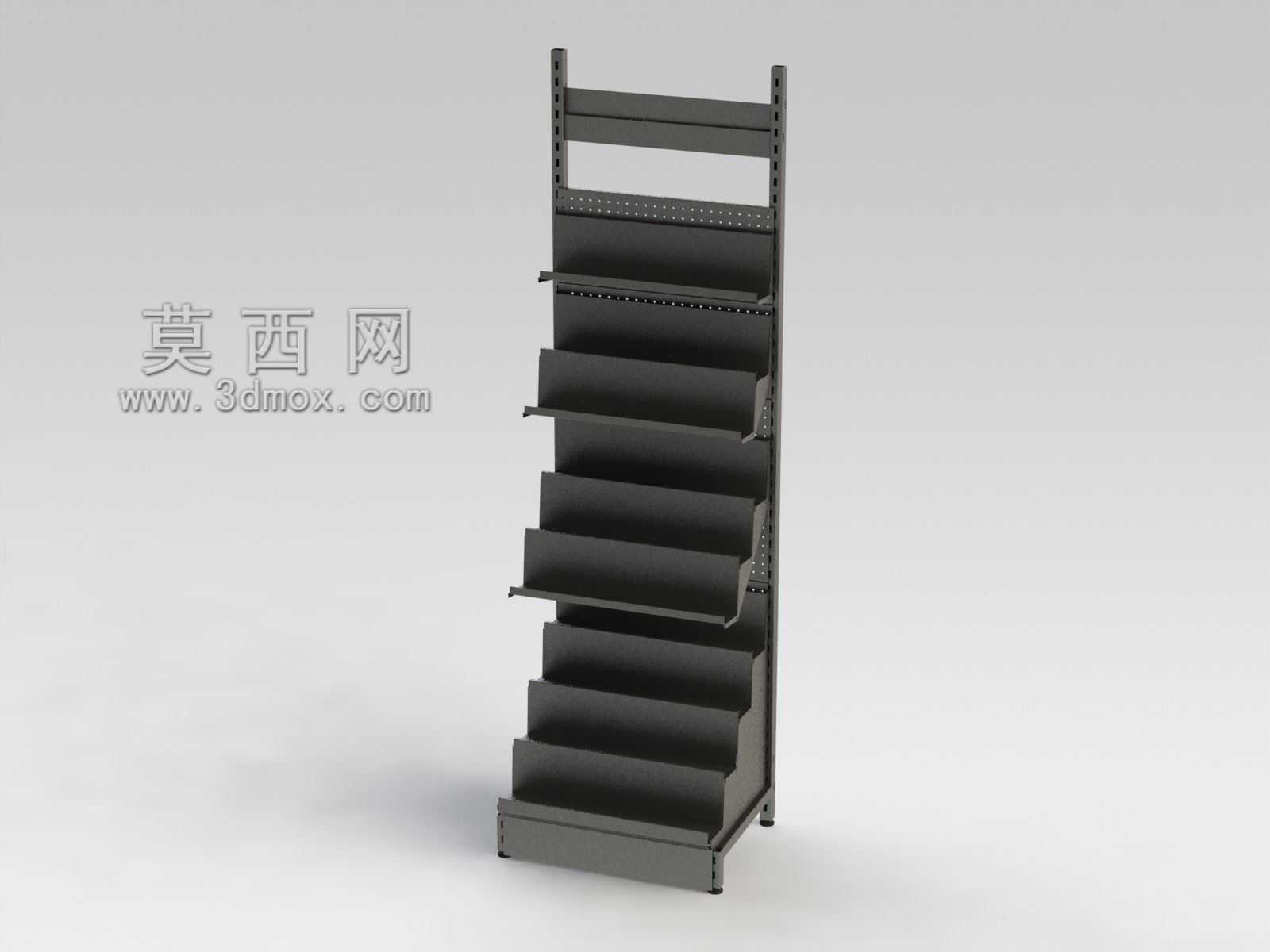

　　这款斜层置物结构的设计初衷，是解决零散小件物料、包装货品在拣选作业面的可视化陈列需求，在零售门店的散货陈列区、生产车间的工位旁物料暂存区、电商仓库的拣货台侧方都有广泛的适配场景。区别于常规水平层板货架，这款结构的所有置物层板都采用固定倾角设计，层板前缘做了向上翻折的挡边，放置在层板上的物料会自然向挡边侧滑移，作业人员不需要探身或者抬手调整货品位置，就能直接看到层板上所有物料的外观标识，大幅减少拣选时翻找物料的时间，尤其适合包装规格统一、需要高频拿取的小件货品存放。

　　从结构设计逻辑来看，整体采用单立柱侧边支撑的框架形式，两根竖向主立柱采用带连续调节孔的冷弯型钢制作，孔位沿立柱高度方向等距排布，所有层板的支撑挂耳都可以直接卡入对应高度的孔位中，不需要额外的螺栓紧固，安装时只需要将层板挂耳对准孔位卡入即可完成固定，后期调整层间距时也不需要拆解整体框架，直接抬起层板就能更换安装高度，适配不同高度的货品存放需求。立柱底部设计了一体化的落地底脚，底脚平面与地面完全贴合，不需要额外安装膨胀螺栓固定，依靠自身结构重量就能保持稳定，在平整的水泥地面、环氧地坪地面都可以直接放置使用，不会刮伤地面涂层。

　　层板部分采用阶梯式错落排布，从下往上每层的进深逐步收窄，下层放置体积稍大、重量偏重的货品，上层放置重量较轻、体积偏小的货品，整体重心始终落在底脚的支撑范围内，不会出现前倾失稳的问题。最顶部设计了一块水平的挡板结构，可以用来放置标识牌、价格标签或者作业指导书，和下方的斜层板形成功能区分，不需要额外在货架上加装标识配件。层板的倾角经过反复校核，控制在物料不会自然滑落、同时能完整露出物料正面标识的角度，挡边高度控制在20毫米，既不会挡住物料的标识区域，又能避免物料从层板前缘滑落。

　　安装边界方面，整体结构的横向宽度控制在600毫米，竖向总高度1800毫米，底部前后方向的支撑深度为400毫米，单组结构可以独立放置，也可以多组并排拼接使用，拼接时只需要通过侧边的卡扣将相邻两组的立柱连接固定，就能形成更长的陈列面，不需要额外的连接配件。结构所有的钣金边缘都做了折边钝化处理，没有裸露的锐边，安装和使用过程中不会划伤作业人员，表面采用静电喷塑处理，耐磨耐刮，日常清洁时直接用湿抹布擦拭即可，不会出现涂层脱落生锈的问题。

　　在实际使用场景中，这款结构可以直接放置在便利店的收银台旁放置小包装零食，也可以放在生产车间的流水线旁放置待装配的小型零件，还可以放在仓库的拣货区作为拣选货架使用，相比常规水平层板货架，同等占地面积下的物料可视率提升60%以上，作业人员拿取物料的动作幅度更小，长时间作业的疲劳度更低。设计过程中特意简化了整体的零件数量，整组结构只包含两根立柱、七块斜层板、一块顶部水平挡板、两个底脚，所有零件都可以通过平板钣金折弯成型，不需要复杂的冲压或者焊接工序，生产加工的成本更低，运输时可以将所有零件平板打包，运输空间占用率比焊接式货架降低70%，大幅降低长途运输的成本。
