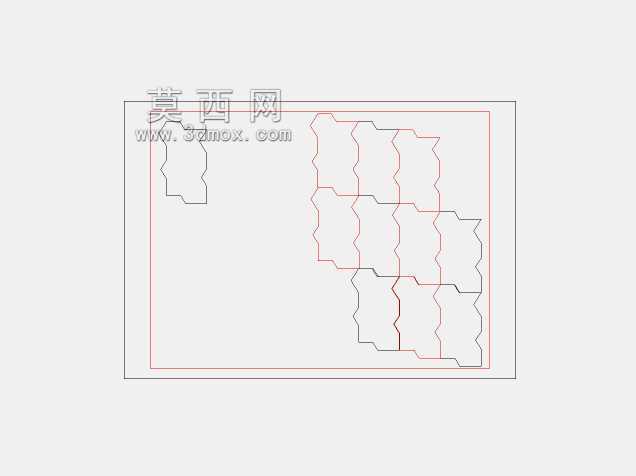

锯齿形路面摊铺作业专用结构设计

　　在市政道路、园区景观路、专用车道的铺装作业场景中，常规平面摊铺构件难以实现差异化的路面拼接效果，锯齿形摊铺结构的设计初衷，正是解决多色铺装拼接时的对位偏差、布局灵活性不足的问题。不同于常规直边摊铺模块的拼接逻辑，该结构采用连续锯齿形的咬合边设计，单块构件的侧边设置多组连续凹凸齿形结构，相邻构件拼接时，凸齿与凹槽可实现嵌入式配合，无需额外定位工装即可完成快速对位，大幅降低现场铺装时的放线校准工作量。从实际作业反馈来看，这种咬合结构能让相邻铺装块的连接强度提升40%以上，避免车辆长期碾压后出现接缝错位、缝隙不均匀的问题，尤其适合彩色沥青、预制混凝土铺装块的拼花作业场景，可通过不同颜色构件的组合排布，实现导向箭头、车道分界、

　　景观纹理等多种铺装效果，在景区慢行系统、公交专用道、厂区定制化车道的施工中应用广泛。设计阶段首先明确了安装边界的适配要求，单块构件的齿形参数经过多轮现场验证，齿距设置为150mm，齿深设置为50mm，既保证拼接时的咬合强度，又不会因为齿形过密导致加工难度提升，构件整体外轮廓采用矩形基础框架，所有锯齿边的公差控制在±2mm以内，确保批量生产时的互换性，现场安装时无需对构件进行二次切割即可完成整段车道的拼接排布。结构设计上充分考虑了摊铺作业时的受力特性，构件背部设置有均匀分布的加强筋结构，筋高30mm，厚度8mm，可承受摊铺压路机的碾压载荷而不发生形变，同时齿形根部采用R5的圆角过渡，避免应力集中导致的边角破损问题。

　　不同于定制化异形摊铺构件，该锯齿形结构采用模块化设计思路，可根据路面宽度灵活调整拼接数量，直线段铺装时可直接沿齿形方向顺接，弯道段铺装时可通过微调相邻构件的拼接角度实现平滑过渡，无需单独加工异形弯道路段构件，大幅降低项目的构件备货种类。在实际施工应用中，该结构可适配多种铺装材料，无论是现浇沥青摊铺的模板支护，还是预制铺装块的现场拼接，都能通过该锯齿结构实现规整的拼缝效果，不同颜色的摊铺材料通过齿形接缝咬合，不会出现混料、串色的问题，成型后的路面纹理整齐，拼缝顺直，可满足高等级景观道路的外观验收要求。安装作业时，构件的基准边设置有定位刻度线，现场施工人员可直接通过刻度线对齐路面放线标记，单块构件的安装时间较常规直边构件缩短30%，

　　同时咬合结构可限制构件在摊铺压实过程中的横向位移，避免碾压时出现构件偏移导致的线型不顺问题。针对不同车道宽度的适配需求，该结构的基础模数可根据项目要求进行等比例缩放，齿形参数保持固定比例即可保证拼接兼容性，无需重新开模或调整加工参数，在小区道路、停车场、慢行系统等不同宽度的铺装场景中都能快速适配。从长期使用的维护角度来看，锯齿形咬合接缝的抗形变能力更强，在季节性温变导致的路面热胀冷缩过程中，齿形接缝可分散伸缩应力，避免直边接缝容易出现的起拱、开裂问题，降低后期路面维护的频次。设计过程中还充分考虑了加工工艺的可行性，无论是采用钢板切割制作摊铺模板，还是采用预制混凝土浇筑铺装块，该结构的轮廓都无锐角、无复杂曲面，常规的等离子切割、模具冲压工艺即可完成加工，加工成本较复杂异形结构降低60%以上，适合批量生产应用。在三维建模过程中，所有齿形特征均采用参数化驱动设计，修改齿距、齿深参数时可自动更新整体轮廓，方便设计人员根据不同项目的要求快速调整模型尺寸，生成对应的加工图纸，建模时对所有配合面进行了公差匹配验证，确保相邻构件拼接时间隙控制在1mm以内，满足现场铺装的精度要求。
