手摇式木薯切片加工设备结构设计

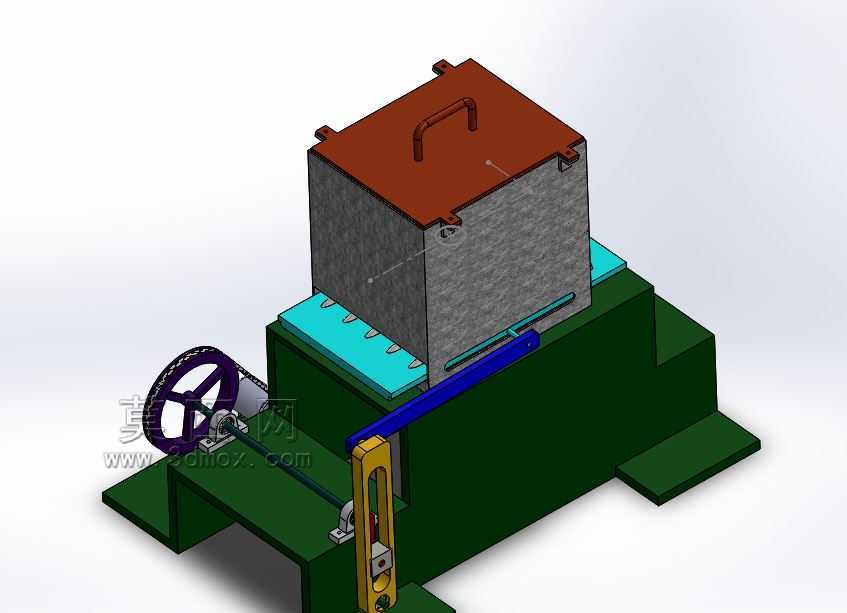

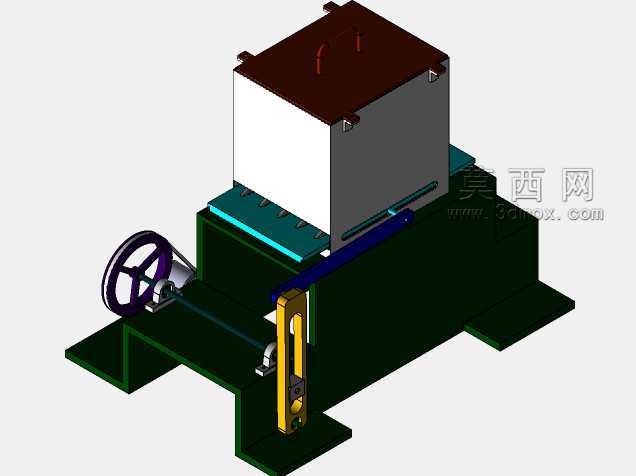

　　这款手动驱动的木薯切片设备，主要面向西非地区家庭作坊、小型食材加工点的木薯预处理需求，适配当地阿巴查特色食品的前期切制工序，无需外接电力即可完成作业，适配供电不稳定的乡村加工场景。设备整体采用立式布局，底部为一体式焊接支撑底座，底座采用等边角钢拼焊成型，底部预留四个M12的膨胀螺栓安装孔，可直接固定在木质工作台或者水泥台面上，整体安装占地尺寸控制在650mm*420mm范围内，总高度780mm，无需额外配套辅助机架，单人即可完成搬运与安装固定。切削执行部分布置在底座中部的台面上，刀架采用直线导轨导向，配套复位拉簧实现刀架的往复回程，刀片采用食品级不锈钢刃口，刃口角度磨制为17度，兼顾切削锋利度与刃口耐用度，

　　单次切片厚度可通过刀架侧方的调节螺栓进行调整，调整范围在2mm到8mm之间，适配不同烹饪需求的木薯片规格。进料仓设置在刀架上方，采用上宽下窄的斗式结构，仓体侧壁设置定位凸台，可叠放待切削的去皮木薯段，仓盖顶部设置弯折成型的提手，方便开盖添料，仓体下部设置挡料边，避免切削过程中木薯段偏移卡滞。驱动部分采用曲柄摇杆机构，侧方布置手摇轮，手摇轮直径220mm，轮缘包胶处理增大握持摩擦力，操作者站在设备侧方转动手轮，即可通过曲柄连杆带动刀架完成往复切削动作，摇杆与刀架的连接位置采用自润滑铜套，无需频繁加注润滑脂即可长期稳定运行，传动比匹配手动操作的施力习惯，正常操作下每分钟可完成40到60次切削动作，每小时可处理去皮木薯120公斤左右，

　　完全满足小型加工点的日处理需求。设计过程中充分考虑了非专业用户的使用与维护需求，所有外露紧固件均采用标准外六角螺栓，普通活动扳手即可完成拆装维护，传动部分无复杂精密构件，出现故障时本地机加工门店即可加工替换配件。设备的运动部件全部设置在底座台面以下或者侧方的防护范围内，避免操作者衣物、手指卷入传动机构，进料仓的挡边高度设置为120mm，切削过程中手部无需靠近刃口区域，操作安全性有充足保障。底座台面设置倾斜导料面，切削完成的木薯片可顺着导料面滑落到设备前方的接料容器内，无需人工额外清理台面积料。整机的重心控制在底座中心位置，即使不打膨胀螺栓固定，正常手摇操作时也不会出现侧翻、移位的问题，适配临时加工点的快速部署需求。针对木薯含淀粉较多、容易粘结的特性，刀架与导轨的配合间隙设置为0.2mm，切削过程中淀粉碎屑不会卡入导轨间隙造成机构卡滞，每次作业完成后用清水冲洗台面即可完成清洁，无清洁死角。
