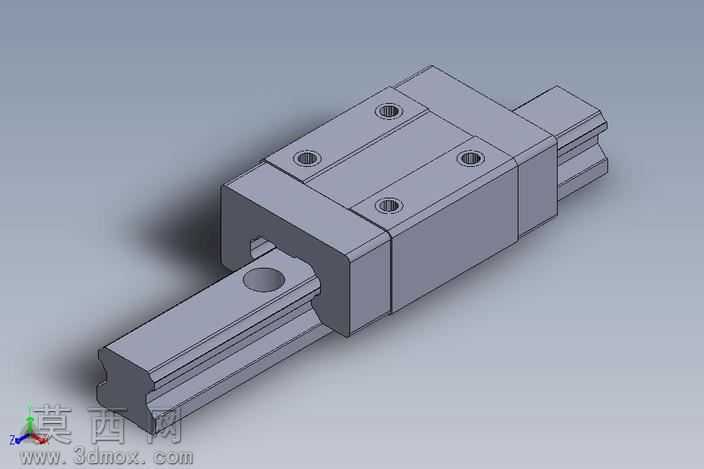

BRS系列直线滑动导轨滑块三维结构

本作品为BRS系列直线滑动导轨滑块的三维建模成果，建模过程依托三维机械设计软件完成，全程遵循机械传动部件的实际生产尺寸规范，还原了导轨滑块的完整装配结构。建模阶段首先绘制导轨的基准截面轮廓，通过拉伸特征生成带安装沉孔、滚道槽的长条形导轨基体，对导轨端部的倒角、安装孔的沉头结构做了精细化处理，保证导轨的安装基准面平整、滚道轮廓顺滑无棱角。滑块部分采用多特征组合建模，先构建滑块的主体承载块，依次加工出与导轨配合的滚道型腔、顶部的四个螺纹安装孔、端部的密封件安装槽，再对滑块的边角做倒圆角处理，还原实际加工中的工艺倒角特征，避免应力集中的结构设计。装配阶段严格按照导轨滑块的实际配合公差完成约束，滑块可沿导轨轴向顺畅滑动，配合间隙控制在符合行业标准的合理范围内，还原了直线导轨副的真实运动状态。材质渲染阶段，导轨与滑块主体赋予金属合金钢材质，调整材质的粗糙度、金属度参数，呈现出经过磨削加工的金属哑光质感，安装孔内的螺纹结构做了细节纹理处理，整体渲染效果还原了工业金属部件的真实视觉表现。结构设计上完整还原了BRS滑轨的承载特性，滑块与导轨的滚道配合结构清晰可见，可直观展示滑动导轨的运动原理，各部分结构比例协调，安装孔位、外形尺寸均参考实际产品参数设定，可用于机械设计教学、传动部件选型参考、设备装配模拟等场景，建模过程中对配合面的精度做了重点把控，保证模型的结构合理性与工程实用性，避免出现干涉、结构错位等不符合实际生产的建模问题。
