极轴阵列式螺旋曲面球体结构设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:371645
  • 极轴阵列式螺旋曲面球体结构设计

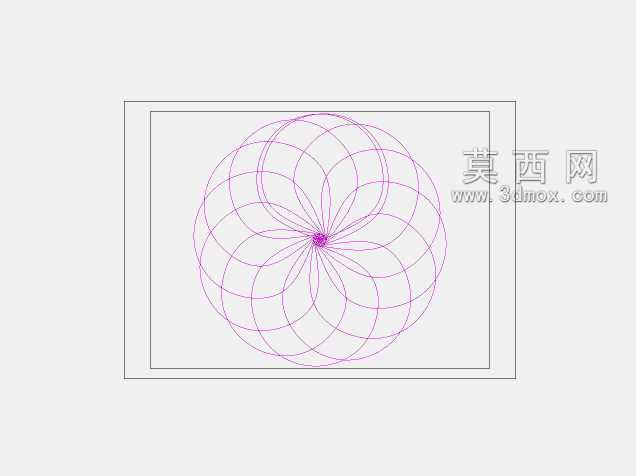

  在流体混合、装饰性机械构件、特殊传动接触面的设计场景中,这类螺旋曲面球体结构有着非常独特的应用价值。不同于常规实心球体或者单一螺旋面结构,该结构的核心设计逻辑是从基础几何特征出发,先通过多段线拟合出符合缓和曲线曲率变化规律的螺旋路径,再以固定直径的圆形截面沿该螺旋路径完成扫掠拉伸,得到单条连续的螺旋环状基础单元。在完成单段螺旋单元的建模后,设计阶段需要重点考量极轴阵列的参数匹配:阵列总数量设置为12组,每组单元绕球体中心轴线完成整周角度偏移,阵列过程中需要严格校验每一段螺旋单元的衔接间隙,避免出现曲面重叠或者缝隙超差的问题,保证最终成型的球体表面所有螺旋曲面平滑过渡,形成完整的包覆式球面结构。从实际应用的角度来看,

  这种结构如果用于静态混合器的内芯构件,螺旋曲面可以在流体通过时不断切割、分流、汇拢介质流,无需额外动力就能实现多相介质的充分混合,相比常规的叶片式混合芯,该结构没有突出的直角棱边,不容易滞留介质中的纤维或者固体颗粒,在高粘度流体输送混合场景下的堵塞风险更低。如果用于装饰性机械外罩,比如高端设备的操作端旋钮、艺术化机械装置的展示构件,连续流畅的螺旋曲面在光影下会呈现出规律的渐变纹理,兼具结构强度与视觉表现力。在建模过程中,设计人员需要重点把控几个核心尺寸边界:首先是基础球体的公称直径,这决定了整个构件的安装外包尺寸,所有螺旋单元的外边缘都不能超出该直径的公差范围,避免安装时与周边配合件发生干涉;其次是圆形拉伸截面的直径,

  该参数直接决定了螺旋筋条的宽度,截面过大会导致阵列后曲面重叠量超标,实体结构重量冗余,截面过小则会导致整体结构刚性不足,受外力时容易出现筋条变形;第三是螺旋多段线的导程参数,导程过大则螺旋曲面的包覆密度不足,无法形成完整的球面视觉效果,导程过小则单段螺旋的曲率变化过于剧烈,扫掠过程中容易出现曲面扭曲、自相交的建模错误,后续如果要做3D打印或者数控加工,这类曲面缺陷会直接导致刀路计算失败。在阵列环节,极轴阵列的中心基准必须与球体的几何中心完全重合,12组单元的角度偏移量需要均匀分配,每一组的旋转角度误差需要控制在0.1度以内,否则最终成型的球体表面会出现螺旋纹路错位,对称性失效,不仅影响外观,

  在作为流体混合构件使用时还会导致介质流场分布不均,降低混合效率。从结构强度的角度分析,这种连续螺旋阵列的结构相比拼接式的球面构件,整体应力分布更均匀,当外部载荷作用在球面任意位置时,作用力可以沿着连续的螺旋筋条向整个球体结构传导,不会出现局部应力集中的问题,在需要承受一定径向压力的使用场景下,同等重量下的结构刚性要优于实心球面打孔或者拼接筋条的结构。另外在加工适配性上,该结构的所有曲面都是连续可导的,没有尖锐的内角或者倒扣结构,不管是采用3D打印一体成型,还是采用五轴数控铣削加工,都可以顺利完成刀路规划,不需要做额外的工艺补面或者拆分处理。在实际选型应用时,设计人员可以根据具体的使用场景调整螺旋单元的截面形状,比如将圆形截面替换为矩形或者梯形截面,来适配不同的刚性需求或者流体导向需求,也可以调整阵列的单元数量,改变螺旋曲面的疏密程度,匹配不同的流道阻力要求或者视觉效果要求。需要注意的是,在做安装配合设计时,球体两端的连接轴颈需要避开螺旋曲面的起始和终止位置,保证连接部位是完整的实体结构,避免连接位置出现薄壁或者曲面断层,影响安装后的连接强度。
