立式承压储水罐带管路阀门成套结构

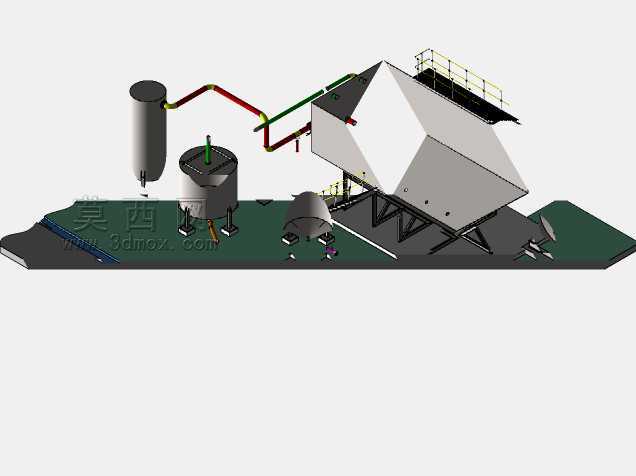

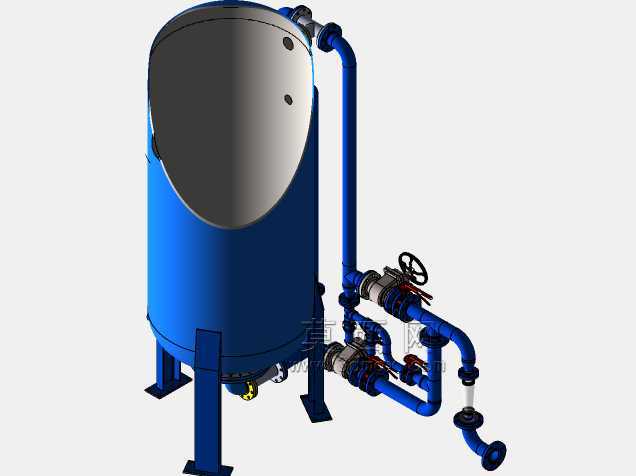

　　这套立式储水成套结构，常应用在中小型工业循环水系统、民用建筑供水增压单元、小型生产工艺给水环节中，作为缓冲储水、稳压分配的核心节点存在，区别于常压敞口水箱，该结构为承压封闭设计，可适配带压输水工况，避免水体暴露带来的二次污染问题。从结构布局来看，主体罐体采用立式椭圆封头设计，相比平顶结构能更好分散内部水压带来的应力集中，降低罐体壁厚冗余，控制整体制造成本，罐体下部设置三根均布的支腿结构，支腿底部带安装底板，可通过膨胀螺栓与混凝土地面或设备钢平台固定，安装时需保证支腿接触面水平度偏差控制在千分之二以内，避免罐体倾斜带来的管路对接应力。罐体侧面的管路系统采用分层布置逻辑，上部管路为进水端，配置手动截止阀与旁路接口，

　　可实现进水通断控制与外接临时管路的需求，下部两路并联管路为出水端，每路均独立配置截止阀与排污旁路，可在不停机状态下实现单路检修维护，管路转弯处均采用标准弯头对接，减少流体输送过程中的局部阻力损失，阀门手轮均朝向操作侧预留足够操作空间，安装后手轮距操作面的高度控制在1.2-1.5米区间，符合现场人工操作的人机工程要求。设计过程中，罐体的接口位置均做了补强圈处理，避免开孔位置的应力削弱，所有管路与罐体的连接均采用法兰对接形式，方便后期拆装更换密封件，罐体底部最低位置设置排污阀接口，可定期排空罐体内沉积的杂质与水垢，罐体上部预留的排气接口可在初次充水时排出罐内空气，避免气塞影响输水效率。从安装边界来看，

　　整套结构的横向占用空间集中在罐体与侧置管路区域，安装时需在罐体周围预留不小于600mm的检修通道，尤其是阀门操作侧与罐体人孔位置（该结构罐体上部设置检查手孔，可进入罐体内部做清洁检修），需预留足够的操作空间，管路对接时需先调整支腿水平，再依次对接进出水管路，避免强行对接带来的法兰密封面渗漏问题。在实际工况运行中，该结构可承担系统的水量缓冲作用，当上游供水压力波动时，封闭罐体内的压缩空气垫层可起到稳压效果，降低下游用水点的压力波动幅度，并联的出水管路可分别对接不同的用水回路，实现单罐多回路供水的需求，相比卧式储水结构，立式布置的占地面积更小，更适合安装空间局促的车间夹层、设备间角落等位置。建模过程中，所有管路的公称直径、

　　阀门的结构长度、法兰的螺栓孔分布均遵循现行机械管路标准，支腿的型钢选型、罐体壁厚的取值均匹配常规0.6-1.0MPa的工作压力区间，可直接作为同类储水设备设计的参考模板，也可根据实际工况调整罐体容积、管路通径、阀门压力等级来适配不同的供水需求。
