嵌入式天花安装弹簧卡扣聚光射灯结构

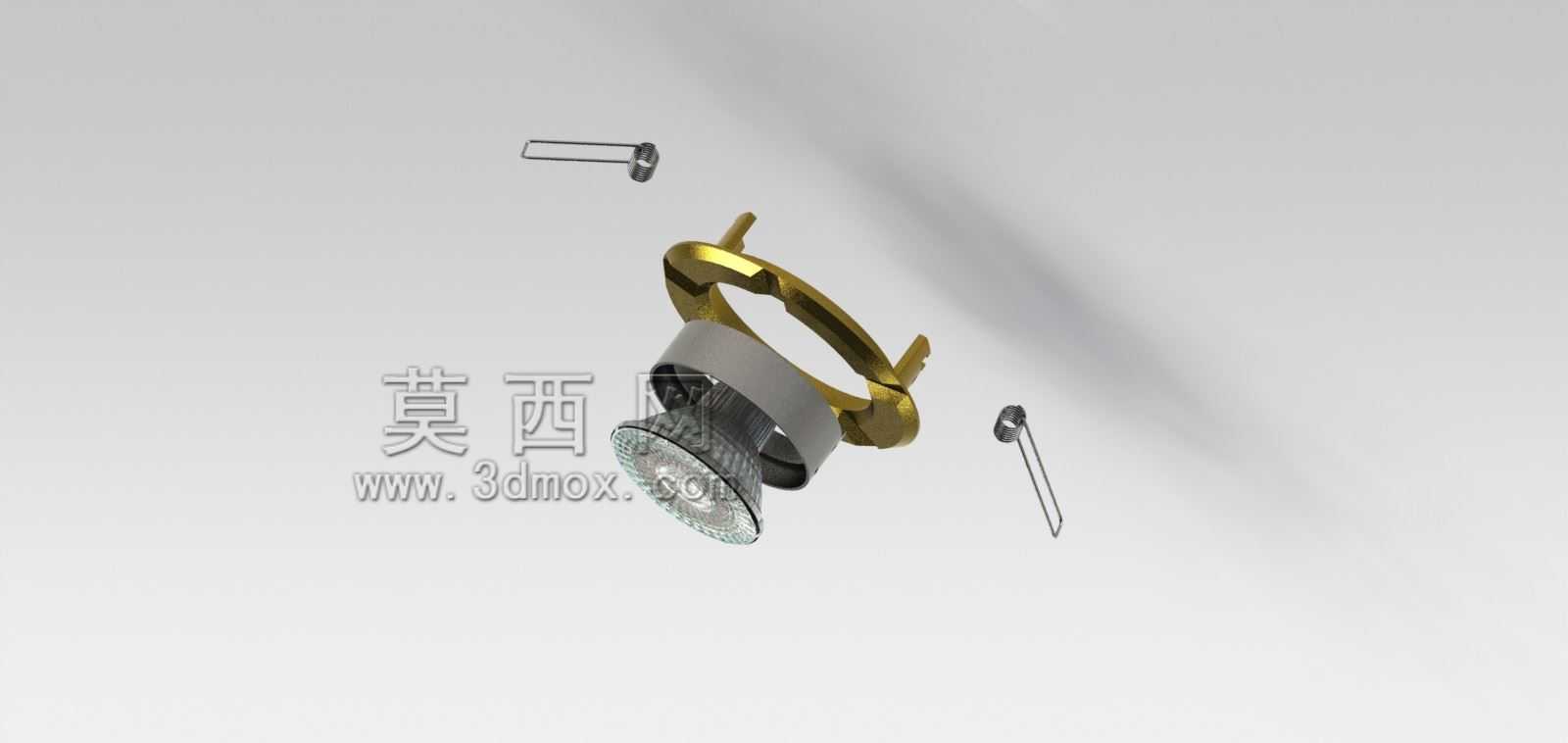

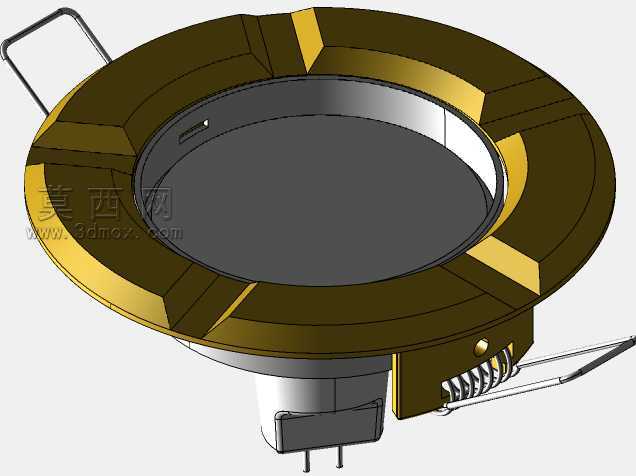

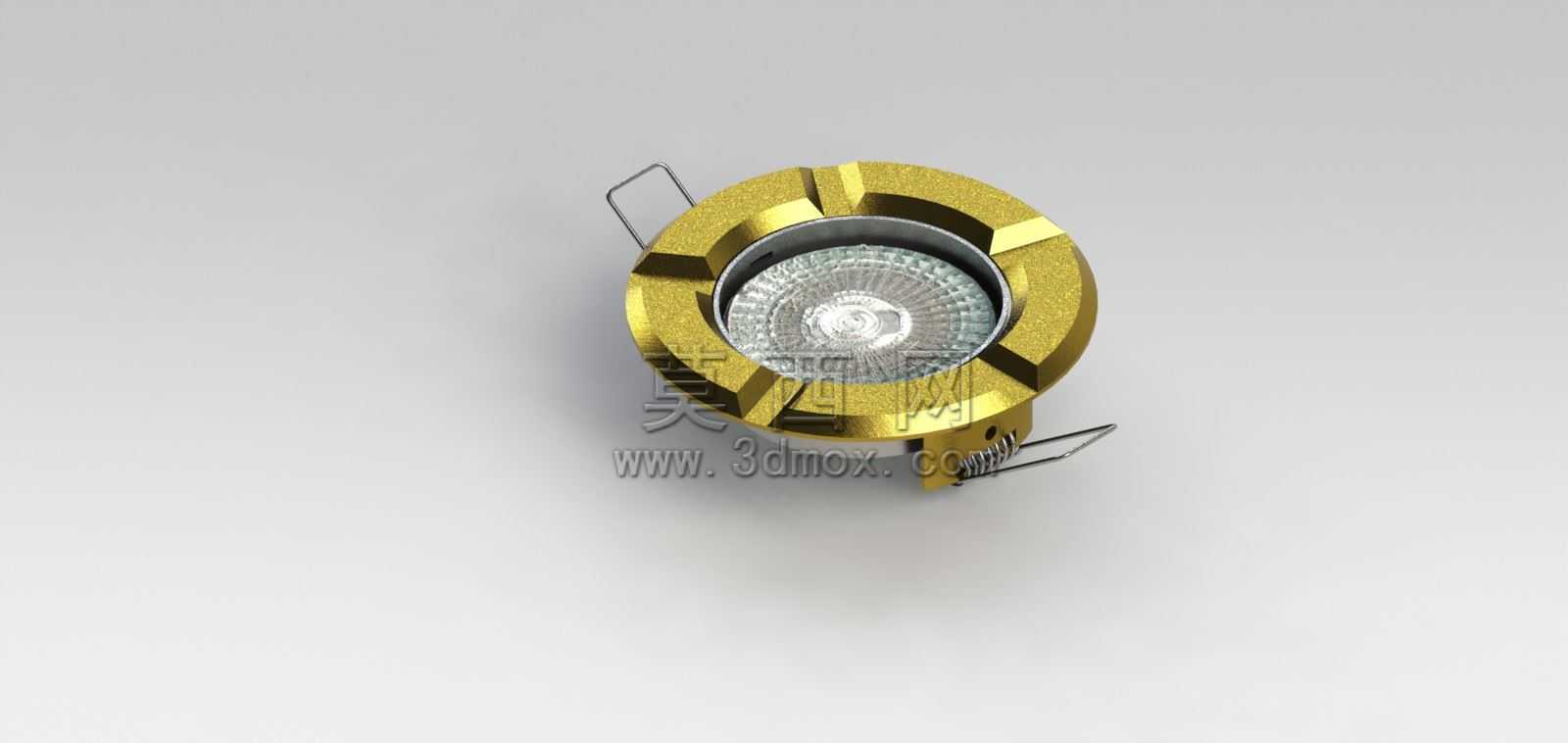

　　日常工装与家装照明场景里，嵌入式聚光射灯的应用覆盖了商超展柜重点照明、家居吊顶局部补光、办公区域重点区域打光等多个场景，这类灯具不需要明装外露底座，能完全嵌入吊顶预留孔洞内，仅保留出光面与吊顶齐平，视觉上更简洁，同时能通过聚光杯的光路设计，把光线集中投射到指定区域，避免多余光线造成的眩光干扰。这款嵌入式聚光灯的结构设计，首先要匹配常规吊顶的安装厚度，市面上多数石膏板、铝扣板吊顶的预留安装空间在70-100mm区间，这款灯体的整体高度控制在适配多数常规吊顶的范围内，外圈的金色装饰压边直径略大于吊顶开孔尺寸，安装后能完全遮盖开孔边缘的裁切毛边，保证饰面整洁。固定结构采用两侧对称的扭转弹簧卡扣，这是嵌入式天花灯具最常用的快装结构，

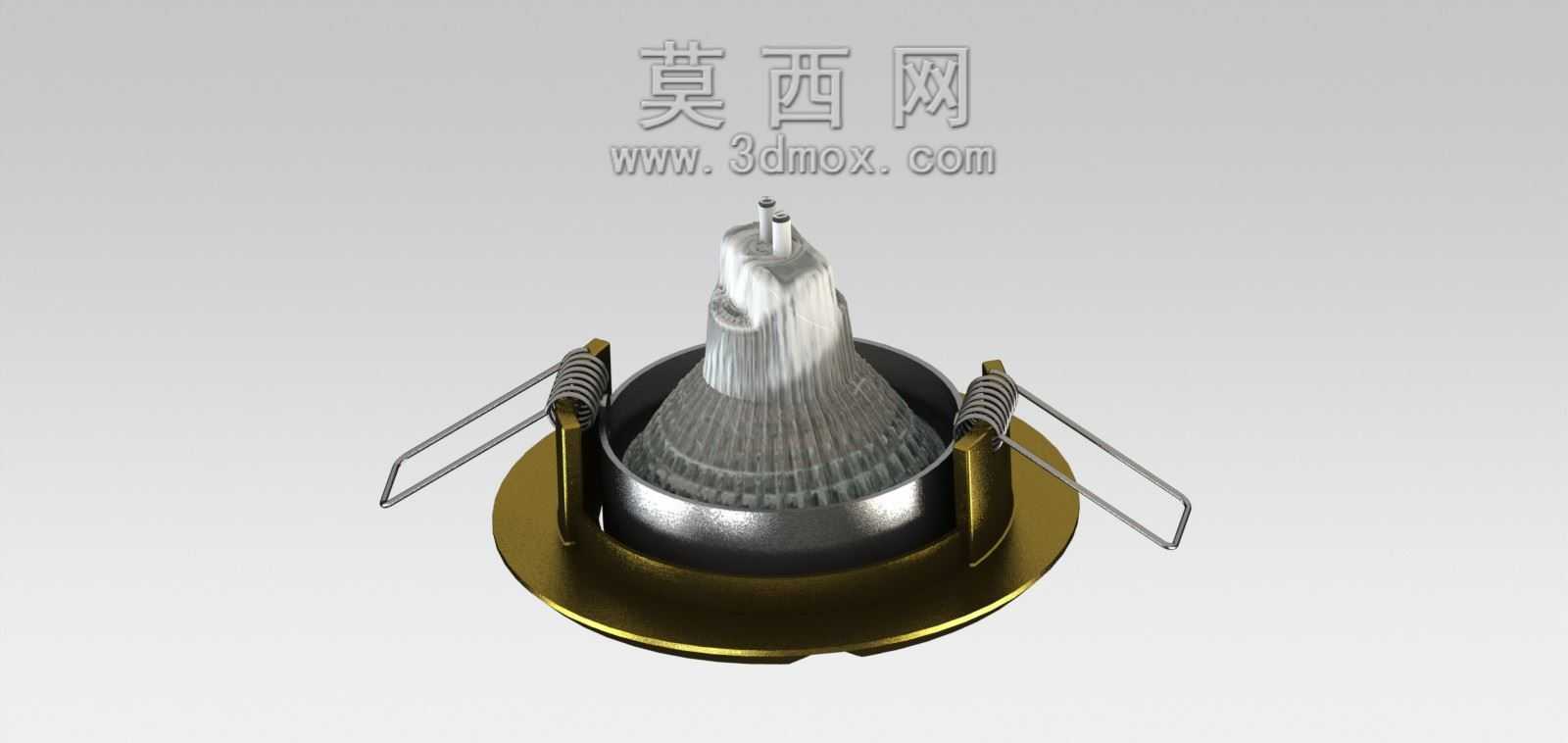

　　安装时只需要把两侧弹簧向上掰起，对准吊顶开孔塞入，弹簧在扭转力矩作用下会自动向外撑开，卡扣端面紧紧压在吊顶背面，配合正面的装饰压边把整个灯体牢牢夹在吊顶板材上，不需要额外打螺丝或者使用固定件，单人就能完成安装作业，后期拆卸维护也只需要用撬片轻轻撬动装饰压边边缘，拉出灯体即可，不会破坏吊顶饰面。灯体的散热结构采用一体化的鳍片式散热座，也就是模型中部带竖向肋条的金属部分，LED光源工作时产生的热量会通过光源基板直接传导到散热鳍片上，通过鳍片增大和空气的接触面积，把热量散到吊顶内部的空腔里，避免光源长时间高温工作出现光衰过快的问题，散热座和外圈的金属反光杯采用过盈配合加导热胶粘接，既保证结构连接的稳定性，也能辅助传导一部分热量。

　　反光杯采用旋压成型的金属曲面，内壁做抛光氧化处理，能把LED灯珠发出的散射光线通过曲面反射汇聚成指定角度的光束，不同的反光杯曲面曲率对应不同的出光角度，这款聚光灯的反光杯曲率对应24度左右的出光角，适合重点照明场景，不会出现光线过度发散导致的照明区域边界模糊问题。灯体顶部预留了接线端子的安装位，外部供电线缆可以直接通过快速接线端子和灯体内部的驱动电源连接，不需要额外焊接，接线完成后驱动电源可以直接放置在吊顶空腔内，不需要额外预留固定位。设计过程中需要重点校核弹簧卡扣的扭转力矩，力矩过小会导致灯体安装后出现松动下坠，力矩过大则会导致安装时需要施加的力过大，容易掰弯弹簧或者划伤安装人员的手，同时要校核装饰压边和弹簧卡扣端面的间距，

　　这个间距要匹配常用吊顶板材的厚度，覆盖5mm到25mm的板材厚度区间，适配石膏板、铝扣板、硅钙板等多种吊顶材质。出光面的边缘做了微小的倒角处理，避免安装时锋利的边缘划伤吊顶饰面，也能避免安装人员作业时被割伤。整个灯体的同轴度公差控制在0.2mm以内，保证反光杯、光源、散热座的中心完全重合，避免出现光斑偏移、副光斑明显的问题。在实际选型应用时，需要根据吊顶的开孔尺寸选择对应规格的灯体，这款灯的开孔尺寸适配常规75mm的标准天花射灯开孔，不需要现场重新扩孔或者补孔，能直接替换同规格的老旧射灯，替换作业不需要改动吊顶结构，只需要断开电源拆下旧灯，接好线把新灯卡入开孔即可完成更换。
