双层带置物搁板工业作业工作台结构设计

　　这款工作台的结构设计，首先锚定了中小批量生产车间、装配工位、实训教学场地这类高频作业场景的实际需求，区别于重型承重的焊接工装台，这款产品主打轻量化、高空间利用率的定位，适配电子元器件装配、小型机械部件组装、产品检验包装这类单工位作业载荷不超过150kg的使用场景。从结构布局来看，整体采用方管焊接框架作为主体承重结构，四根竖直方管支腿作为主要承力部件，支腿底部预留了安装调节脚杯的螺纹孔位，可根据地面平整度调整整体水平度，避免地面不平整导致的台体晃动，支腿与地面的接触边界可通过脚杯调整，整体安装后占地长度方向约1500mm、宽度方向约800mm，台面距离地面的作业高度设置为750mm，符合多数站立作业人员的人机工程学高度，

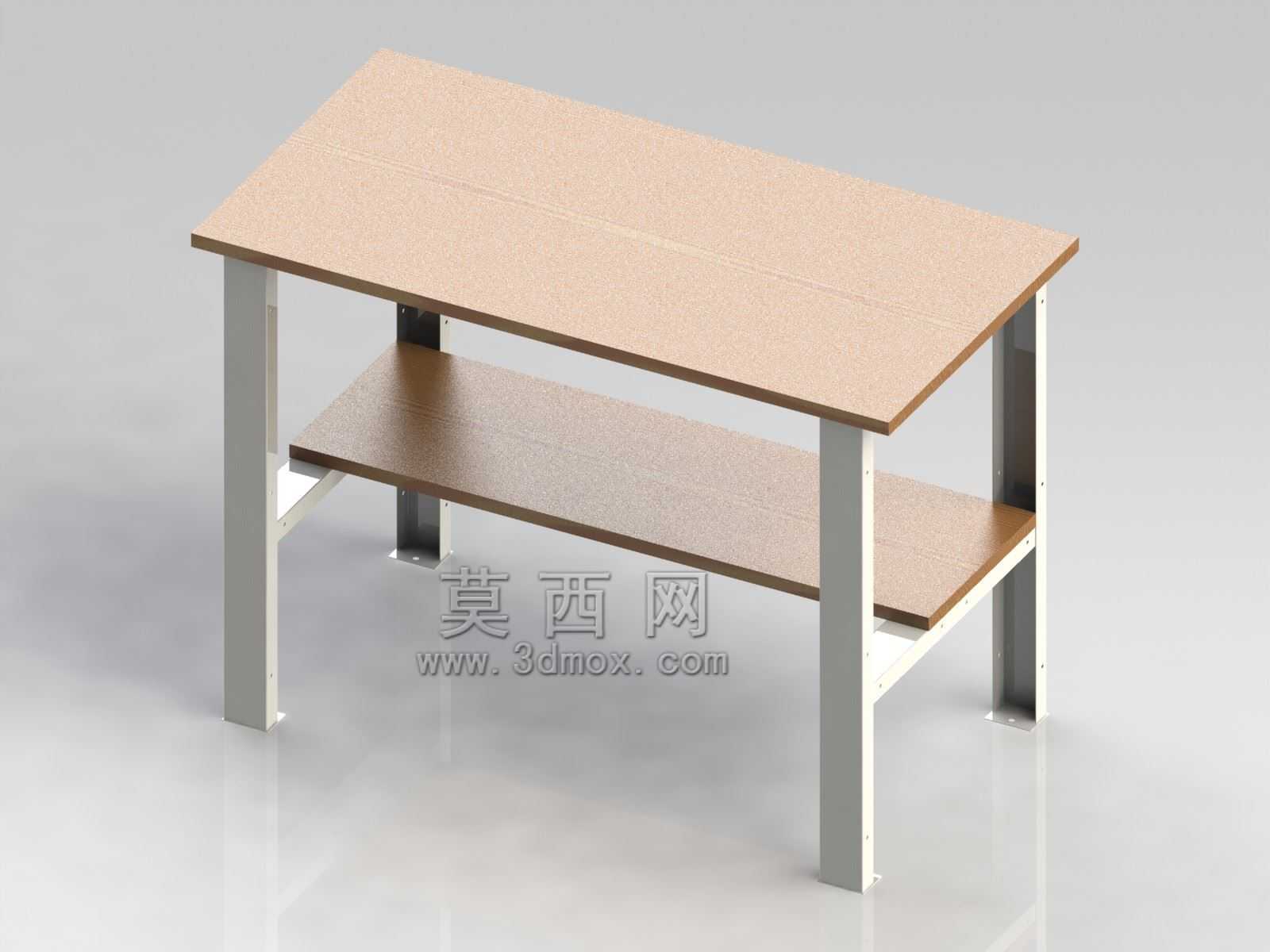

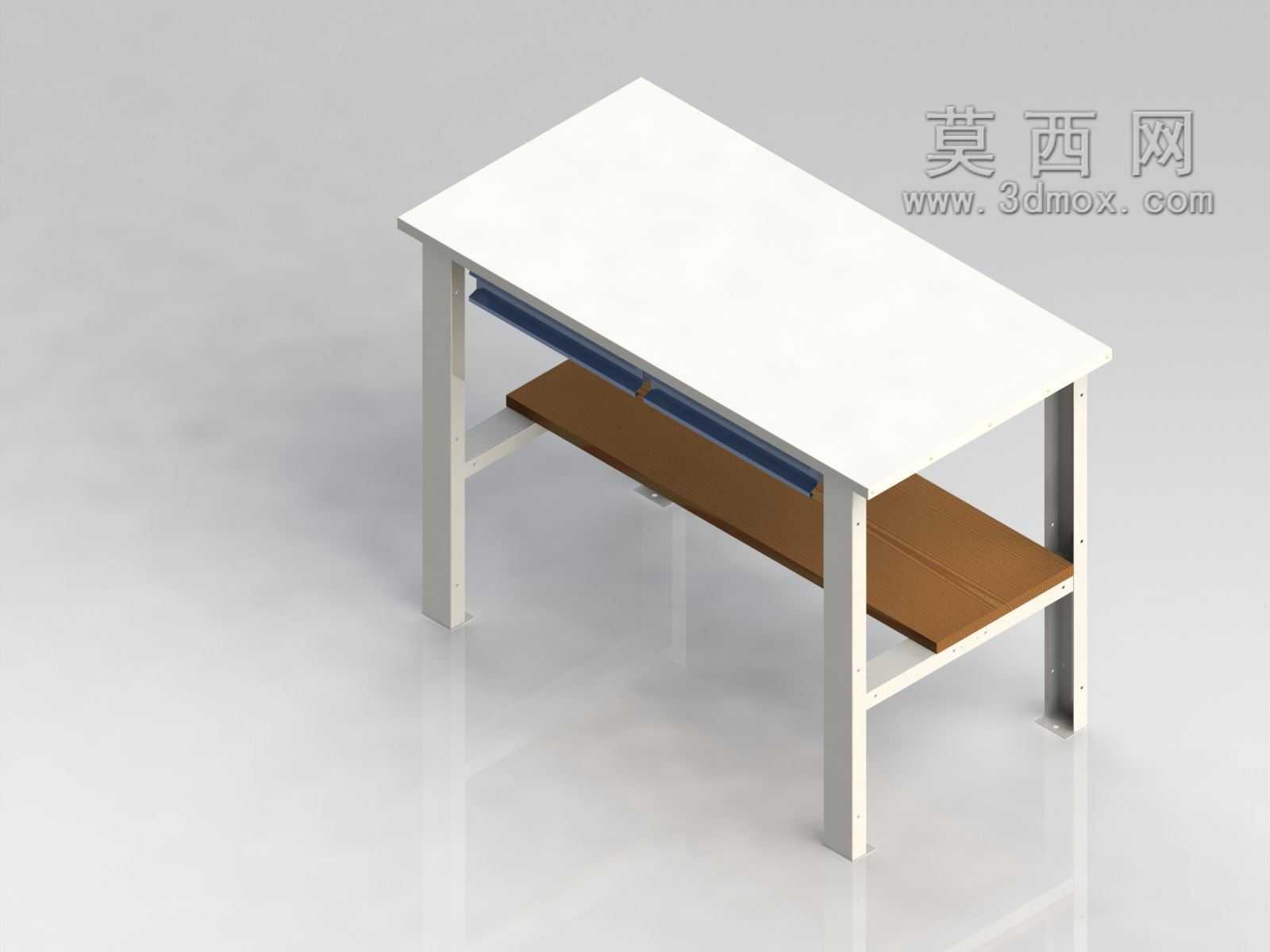

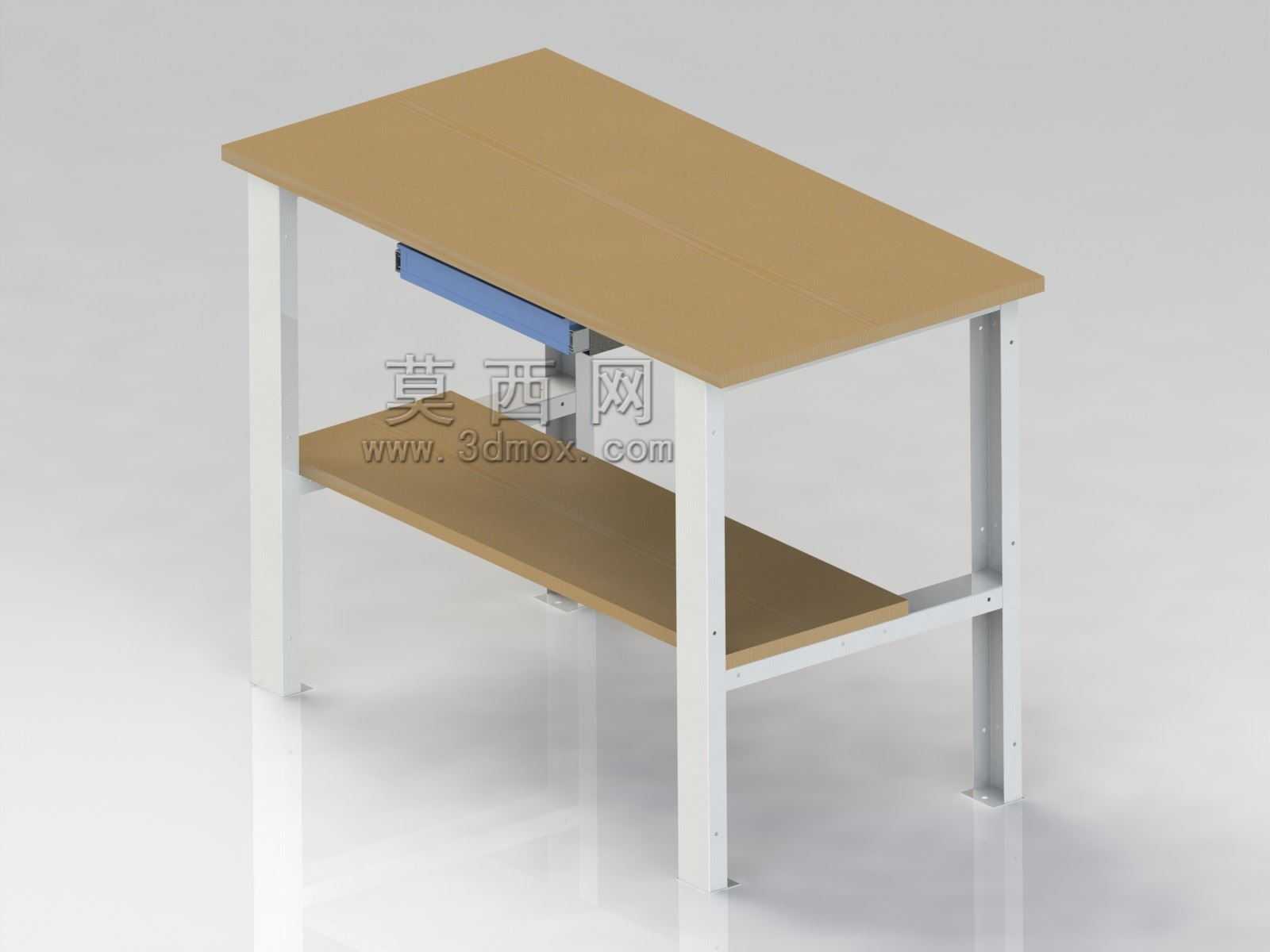

　　减少长期作业的腰部疲劳。台面采用整面平整的高密度板材作为作业面，边缘做了圆弧倒角处理，避免尖锐边角磕碰作业人员，台面下方靠近操作人员的一侧设置了隐藏式的横向置物槽，可放置常用的螺丝刀、扳手、记号笔这类小型作业工具，不用额外在台面上摆放工具盒，释放更多台面作业空间。在台面下方约350mm的位置，设置了整面的木质搁板层，搁板通过方管横梁承托，搁板与支腿之间采用螺栓连接固定，可根据实际使用需求拆卸调整，这层搁板可放置待装配的零部件、作业指导书文件、周转盒等物品，充分利用台面下方的垂直空间，避免台面上物料堆积杂乱。框架的横向连接除了承托搁板的横梁之外，在支腿中上部还设置了横向加强方管，提升整体框架的抗扭刚度，避免单侧受力时框架出现形变，

　　支腿的侧面预留了标准的安装孔位，可后续扩展加装照明支架、物料挂板、电源插座排这类附属配件，适配不同工位的个性化需求。从设计思路上，这款工作台没有采用复杂的调节机构，所有连接部位优先采用标准化的螺栓紧固件，减少焊接部位的打磨工作量，降低生产加工的成本，同时也方便后期运输过程中的拆装，平板包装的状态下可大幅降低运输体积，运抵现场后只需要普通内六角扳手即可完成整体组装，不需要专业的安装人员。在实际使用过程中，这类工作台可根据车间的布局需求多台并排拼接使用，拼接后相邻台面的缝隙可控制在1mm以内，形成更长的流水线作业台面，也可以单台独立放置作为维修工位、检验工位使用。搁板的承重设计经过校核，均匀放置载荷的情况下可承受50kg的重量，

　　满足常规物料存放的需求，不会出现横梁弯曲变形的问题。台面的平整度控制在每米长度范围内误差不超过1mm，保证需要平面度基准的作业场景下，不会因为台面变形影响作业精度，比如小型零件的划线、组装对位这类操作，平整的台面可提供稳定的基准支撑。支腿的方管规格选用40*40mm的标准冷轧方管，壁厚1.5mm，在保证整体结构强度的前提下尽可能降低自身重量，单台工作台的整体重量控制在40kg以内，方便车间内的位置调整，不需要借助吊装设备，两名作业人员即可完成移位。整体结构没有多余的装饰性部件，所有外露的金属部件都做了静电喷塑处理，防锈耐刮擦，适合车间多粉尘、偶尔有油污的使用环境，日常清洁只需要用湿抹布擦拭即可，木质搁板表面做了耐磨贴面处理，避免放置尖锐物品时刮花表面，延长使用寿命。在安装边界方面，工作台放置时需要在背部预留至少100mm的间隙，方便后续如果需要加装背板或者走线时的操作空间，左右两侧如果不需要拼接其他台体，预留50mm的间隙即可满足人员侧身通行的需求，整体的高度方向如果加装顶部照明支架的话，总高度可延伸至1800mm，不会影响车间顶部的照明和消防设施布局。
