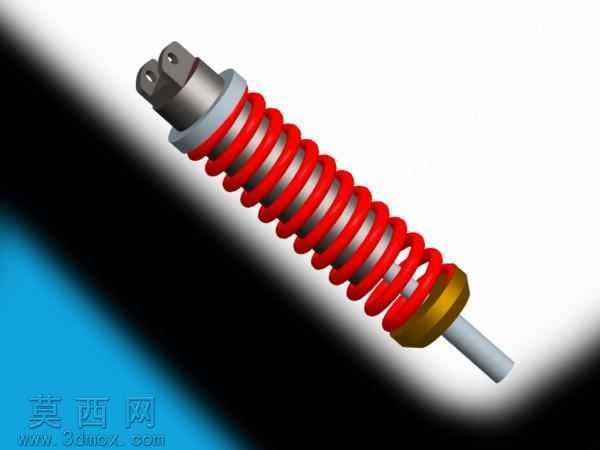

基础款螺旋弹簧液压减震器三维建模作品

本作品为基础款螺旋弹簧液压减震器的三维建模成果，建模过程采用Pro/Engineer Wildfire5.0软件完成，整体建模逻辑遵循从核心部件到外围装配的正向设计思路，先完成各独立零件的参数化建模，再通过装配约束完成整体组合，确保各部件的配合关系符合机械设计的实际公差要求。首先针对减震器的核心液压活塞杆部件进行建模，采用旋转特征生成杆体主体结构，上端的连接耳部位通过拉伸切除与倒圆角特征完成细节处理，保证连接部位的结构强度符合实际使用需求，杆体表面赋予哑光金属钢材质，添加细微的磨砂纹理模拟真实活塞杆的加工质感，还原金属部件的哑光反光特性。上端的限位挡圈采用旋转凸台特征生成，赋予灰色硬质工程塑料材质，添加轻微的表面颗粒质感，区分金属部件与非金属部件的视觉差异。外围的螺旋弹簧是本模型的重点建模部分，通过螺旋扫描特征生成弹簧主体，设置符合常规减震器参数的节距与弹簧丝直径，弹簧两端做并圈磨平处理，贴合实际弹簧的加工工艺，弹簧表面赋予亮红色烤漆金属材质，添加清晰的环境反射效果，还原烤漆弹簧的鲜亮光泽与金属质感，弹簧的螺旋间隙均匀，与内部活塞杆、外部限位部件的配合间隙设置合理，无干涉问题。下端的弹簧限位座采用旋转特征生成，赋予黄铜色金属材质，添加做旧的金属磨损纹理，模拟长期使用后的金属质感，下端伸出的活塞杆部分与上端杆体保持同轴度约束，保证整体结构的装配合理性。渲染阶段采用三点布光方案，主光源从斜上方打亮弹簧主体，突出红色弹簧的螺旋结构层次，辅光源补全暗部细节避免金属部件死黑，背景添加渐变环境光提升整体渲染质感，同时添加柔和的地面阴影增强模型的立体感。整体模型结构完整，涵盖了减震器的上端连接结构、限位挡圈、螺旋弹簧、液压杆体、下端限位座全部核心组成部分，各零件的建模参数符合常规小型减震器的尺寸比例，可作为机械基础建模的教学参考案例，也可用于简易机械结构的装配演示使用，模型在建模过程中对所有锐边都做了合理的倒圆角处理，还原真实机械零件的加工工艺特征，避免出现尖锐直角不符合实际生产的问题，材质分配上清晰区分了不同部件的材质属性，渲染效果真实自然，能够直观展示这类基础减震器的整体结构与组成逻辑。
