内齿圈组合式行星轮系传动结构

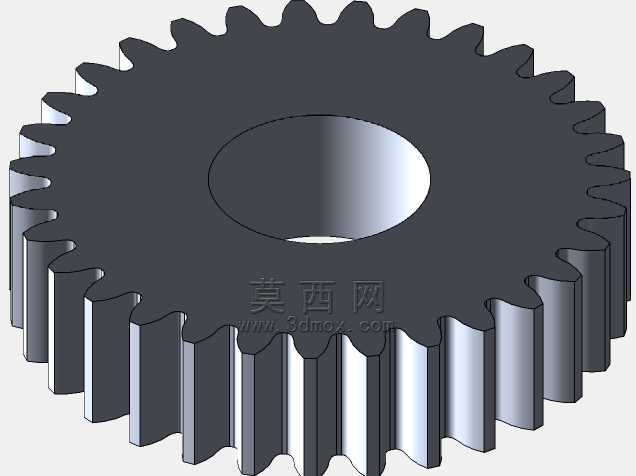

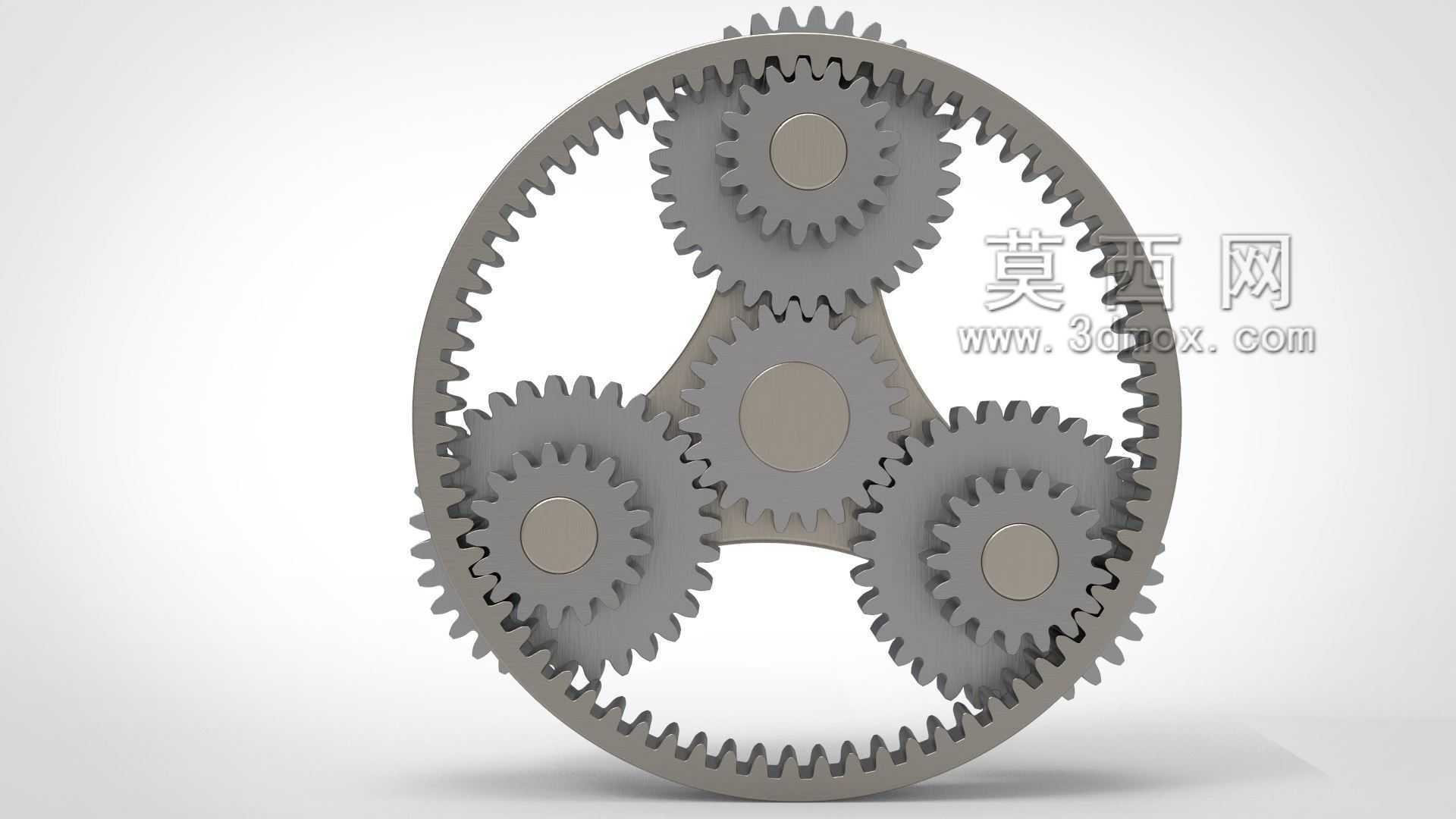

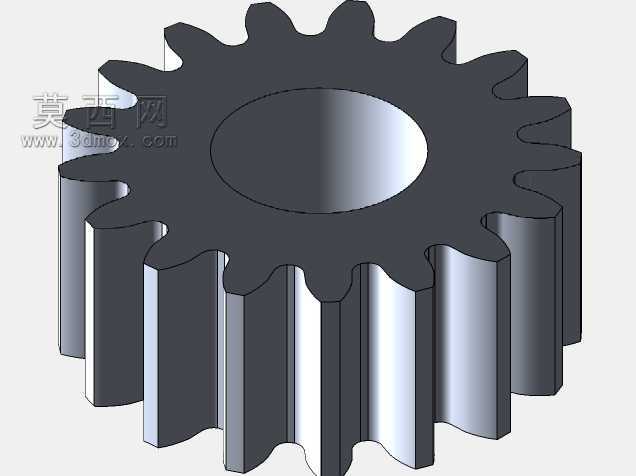

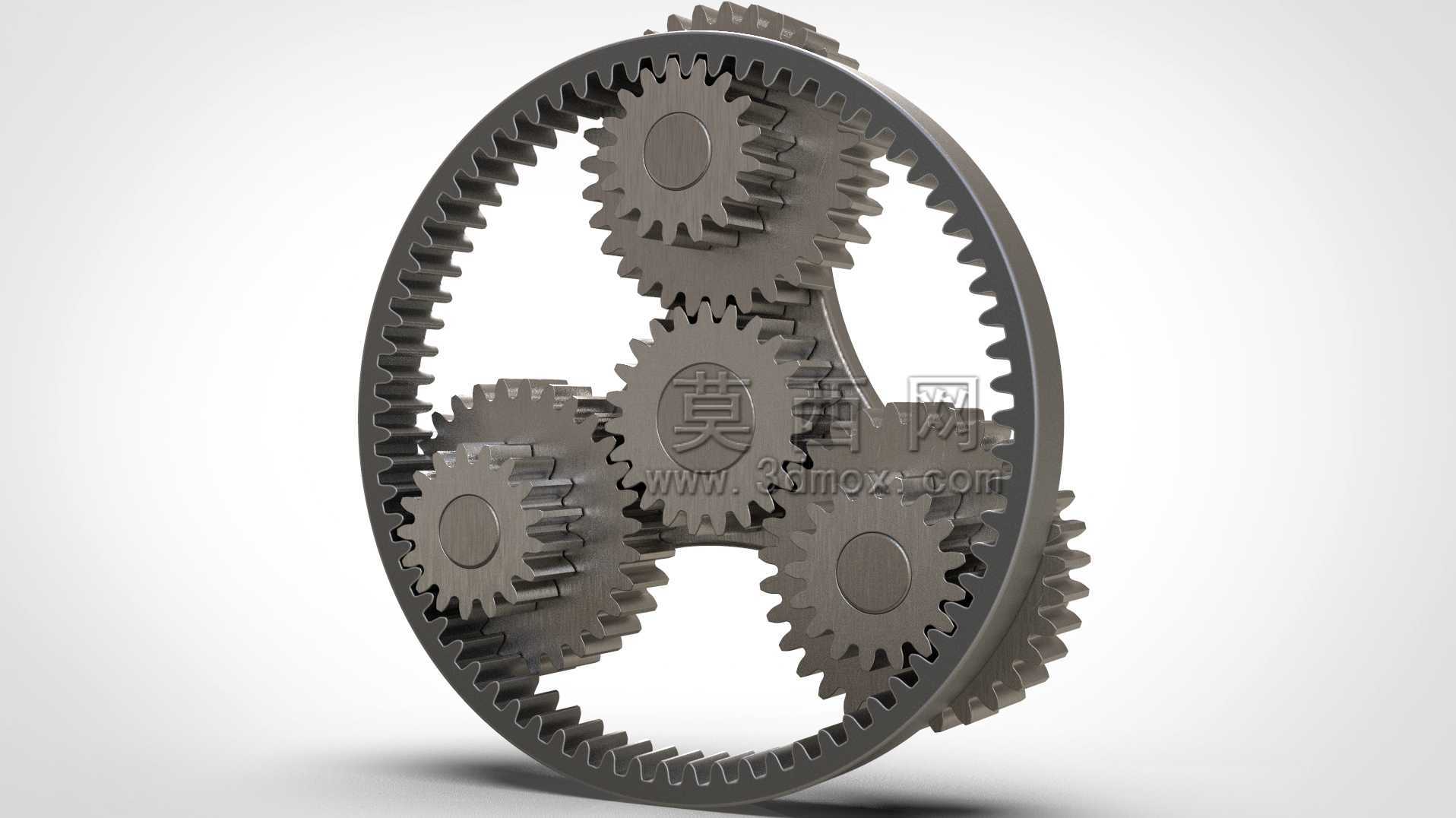

这套行星轮系结构在常规重载传动场景里的适配性很强，不同于定轴轮系的单路径传力，它靠内齿圈、太阳轮、多个行星轮的配合，能在有限的径向空间里实现大传动比的动力传递，很多需要紧凑安装空间的传动场合都会优先考虑这类结构。做结构设计的时候最先要卡的是安装边界，内齿圈的外径直接决定了整套轮系的径向占用尺寸，行星轮的数量不是随便定的，要结合承载需求算均载系数，三个行星轮的配置是比较常见的均布方案，相邻行星轮的中心距要严格匹配齿距参数，避免安装时出现齿侧间隙不均或者卡滞的问题。

从实际用途来看，这类轮系常被整合进减速单元里，用在工程机械的行走驱动、工业输送线的动力端、风电设备的增速箱前段，还有伺服电机的后端减速模块里，它的传力路径是分流的，输入扭矩从太阳轮输入之后，会同时分给几个啮合的行星轮，最后通过行星架把动力汇总输出，同样的传动比下，它的体积比普通定轴圆柱齿轮减速器小一半左右，重量也更轻，对安装空间受限的设备来说优势很明显。

设计这类轮系的时候，最先要敲定的是齿形参数，不管是用渐开线直齿还是斜齿，都要保证内齿圈和行星轮、太阳轮和行星轮的啮合侧隙一致，不能出现某一组啮合过紧、另一组侧隙超差的情况，不然运转的时候会出现周期性的振动和噪音，严重的还会出现断齿失效。行星轮的安装轴要和行星架上的安装孔保持严格的位置度公差，几个行星轮的轴孔中心必须在同一个分度圆上，角度偏差要控制在允许范围内，不然装配的时候会出现有的行星轮和内齿圈贴死、有的行星轮完全没啮合上的情况，根本没法正常运转。

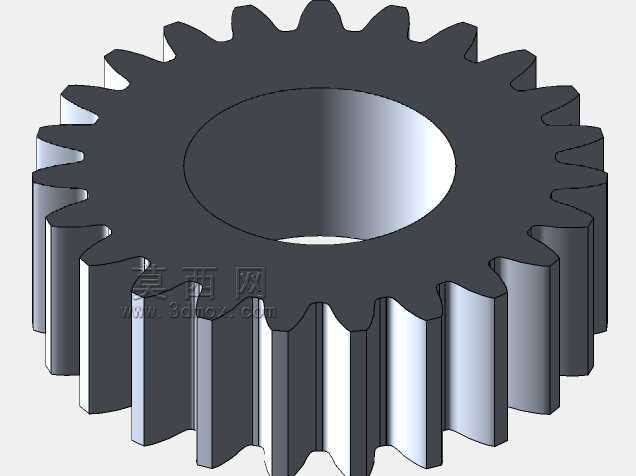

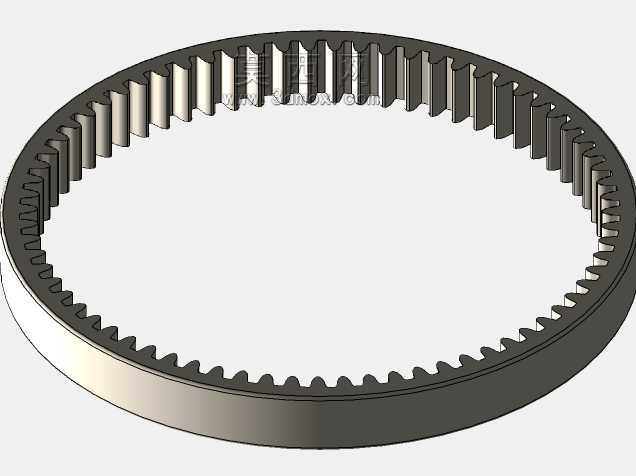

外形尺寸方面，整套轮系的轴向尺寸主要由齿轮的齿宽、行星架的厚度、两端的轴承安装位决定，齿宽不能选得太窄，不然单位齿长的载荷过大，容易出现齿面点蚀，也不能选得太宽，不然会增加轴向的安装空间，还会因为齿轮加工的齿向误差导致载荷偏载。内齿圈的固定方式也要提前考虑，是做一体式的机壳集成内齿，还是做分体式的齿圈压装机壳，两种方案的加工工艺和装配流程完全不一样，一体式的结构刚性更好，但是加工难度大，分体式的加工方便，但是要考虑压装后的定位精度，避免齿圈出现周向转动或者径向偏移。

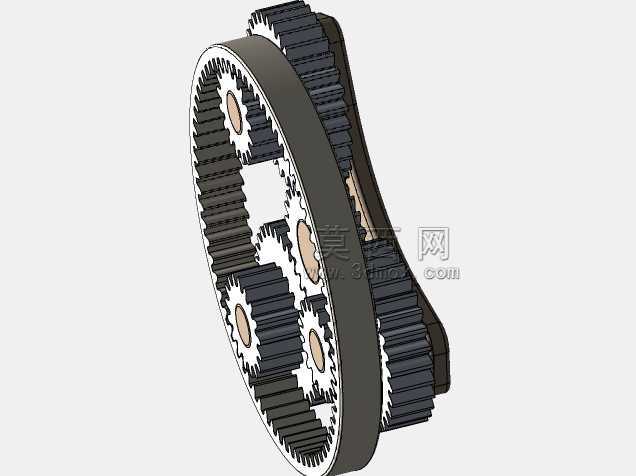

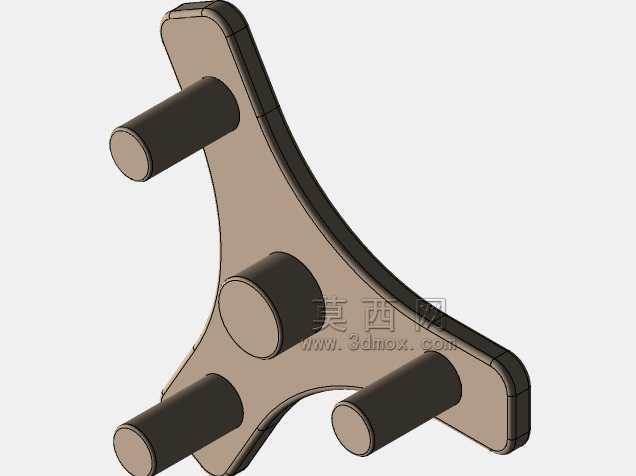

实际装配的时候，要先把行星轮的轴承压装到行星轮内孔里，再把行星轮装到行星架的销轴上，保证每个行星轮都能灵活转动，没有卡滞，之后再把装好行星轮的行星架组件放进内齿圈，最后装入太阳轮，转动输入轴检查整组轮系的运转顺畅度，全程不能有卡滞点，齿面的接触斑点要符合传动公差要求，接触位置要在齿面的中部，不能偏在齿顶或者齿端。这类轮系的润滑也很关键，因为行星轮既有自转又有公转，润滑油要能顺利进入每个啮合点位，低速重载的场合用润滑脂润滑，高速的场合要做喷油润滑的油路设计，避免齿面因为缺油出现早期磨损。

很多人做这类结构设计的时候容易忽略均载机构的设计，实际上因为加工和装配必然存在误差，几个行星轮不可能完全均匀承担载荷，所以要么把行星轮的销轴做成浮动式，要么把太阳轮做成浮动结构，让轮系在运转的时候能自动微调位置，让每个行星轮承担的载荷尽量均匀，这样能大幅提升整套轮系的使用寿命，避免单个行星轮因为过载提前失效。另外内齿圈的齿根应力要重点校核，因为内齿啮合的齿根应力和外啮合不一样，不能直接套用外齿轮的强度计算公式，要结合内齿的曲率系数修正计算结果，避免出现内齿圈断齿的失效形式。
