拖拉机牵引式木薯收获作业设备结构

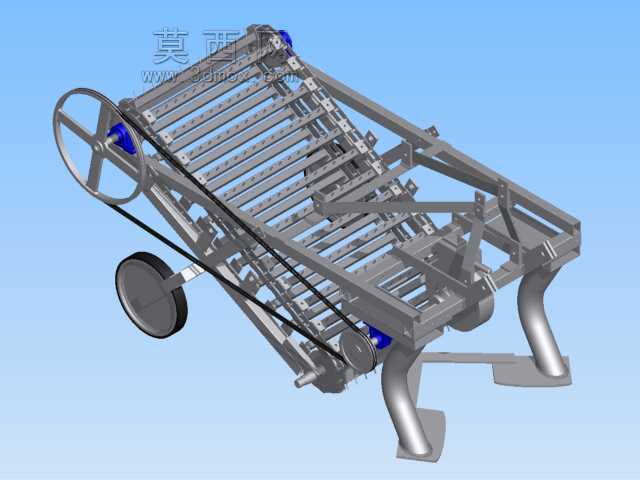

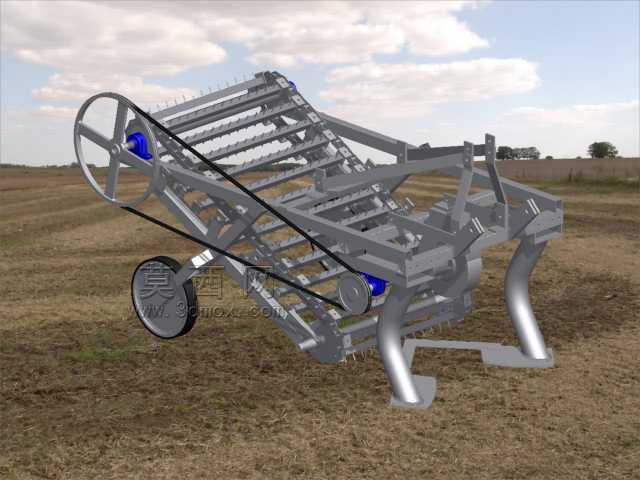

　　这款牵引式木薯收获设备，主要适配南方丘陵及平原连片木薯种植区的块根采收作业，匹配30-80马力段轮式拖拉机后悬挂挂载，作业时随拖拉机行进完成木薯块根的挖掘、升运、抖土铺放工序，替代传统人工刨收的高强度劳作，大幅提升块根类作物的采收效率。从结构设计逻辑来看，设备整体采用框架式方管焊接主体，前端设置两个弧形挖掘铲，铲尖入土角度控制在17-22度之间，作业时可顺着木薯种植垄的剖面切入土层20-28厘米深度，将带木薯块根的土层整体铲起，避免铲尖过深增加牵引阻力，或是过浅切断块根造成采收损失。挖掘铲后方衔接栅条式升运链，升运链采用间隔排布的圆钢栅条结构，栅条间隙控制在3厘米左右，既可以承托带土的木薯块根向后输送，

　　又能在输送过程中通过链节的抖动将附着的细碎土壤从栅条间隙漏回田间，减少后续块根清理的工作量。升运链的动力从设备侧方的皮带轮组输入，通过皮带传动将拖拉机后输出轴的动力传递到升运链驱动轴，传动比设置匹配拖拉机常规作业行进速度，保证升运速度与行进速度适配，不会出现块根堆积或是输送过快掉落到未收区域的问题。设备的支撑限位轮设置在主体框架侧方，可通过调节螺杆调整轮组的上下高度，以此控制挖掘铲的入土深度，适配不同土壤质地、不同木薯种植深度的作业需求，在沙壤土作业时可适当调浅入土深度降低牵引负荷，在黏重土壤作业时可适当调深挖铲保证块根完整挖出。设备的挂载点采用标准三点悬挂结构，上悬挂点与两个下悬挂点的尺寸间距符合国内主流拖拉机的悬挂接口标准，

　　无需额外改装即可快速挂接，挂接后设备的横向作业幅宽为1.2米，匹配单行木薯种植垄的常规宽度，单行程即可完成一垄木薯的采收作业。从安装边界来看，设备整体长度约2.1米，宽度约1.4米，挂载后拖拉机后方的伸出长度控制在1.8米以内，田间转弯时不会因为伸出过长刮蹭垄台或是邻侧作物，设备最低作业离地间隙为15厘米，转移地块时可将悬挂提升至35厘米以上的离地高度，满足田间机耕道的通行要求。结构设计上充分考虑田间作业的恶劣工况，所有转动部位都设置了防尘密封结构，避免田间泥沙进入轴承造成磨损，框架焊接位置都做了加强筋处理，应对黏重土壤作业时的冲击载荷，皮带传动结构设置了外侧护罩，防止作业时秸秆、杂草卷入传动部件造成故障。实际作业过程中，

　　被挖掘铲铲起的木薯块根随升运链向后输送，经过栅条段的抖动脱土后，从升运链末端掉落到设备后方的垄沟位置，成条铺放方便后续人工捡拾收集，相比人工采收，作业效率可提升15倍以上，同时块根的破损率控制在5%以内，远低于人工刨收的破损比例。设计过程中针对木薯块根分布较深、结薯范围大的特点，特意将挖掘铲的横向宽度做了加宽处理，保证能够覆盖整垄的结薯区域，避免边缘位置的块根被漏挖，升运链的栅条端部做了圆弧过渡处理，防止输送过程中栅条棱角划伤木薯表皮，影响块根的储存品质。设备整体没有复杂的电控或是液压结构，全部采用机械传动与刚性结构连接，日常维护仅需定期对轴承部位加注润滑脂、检查皮带张紧度即可，适合农村地区的使用维护条件，即使没有专业维修能力的农户也可以完成日常保养工作。
