汽车排挡用辐板式圆柱直齿轮结构

项目分类:齿轮 发布时间:2021-11-08 ID:371923
  • 汽车排挡用辐板式圆柱直齿轮结构
  • 汽车排挡用辐板式圆柱直齿轮结构
  • 汽车排挡用辐板式圆柱直齿轮结构
  • 汽车排挡用辐板式圆柱直齿轮结构
  • 汽车排挡用辐板式圆柱直齿轮结构
  • 汽车排挡用辐板式圆柱直齿轮结构

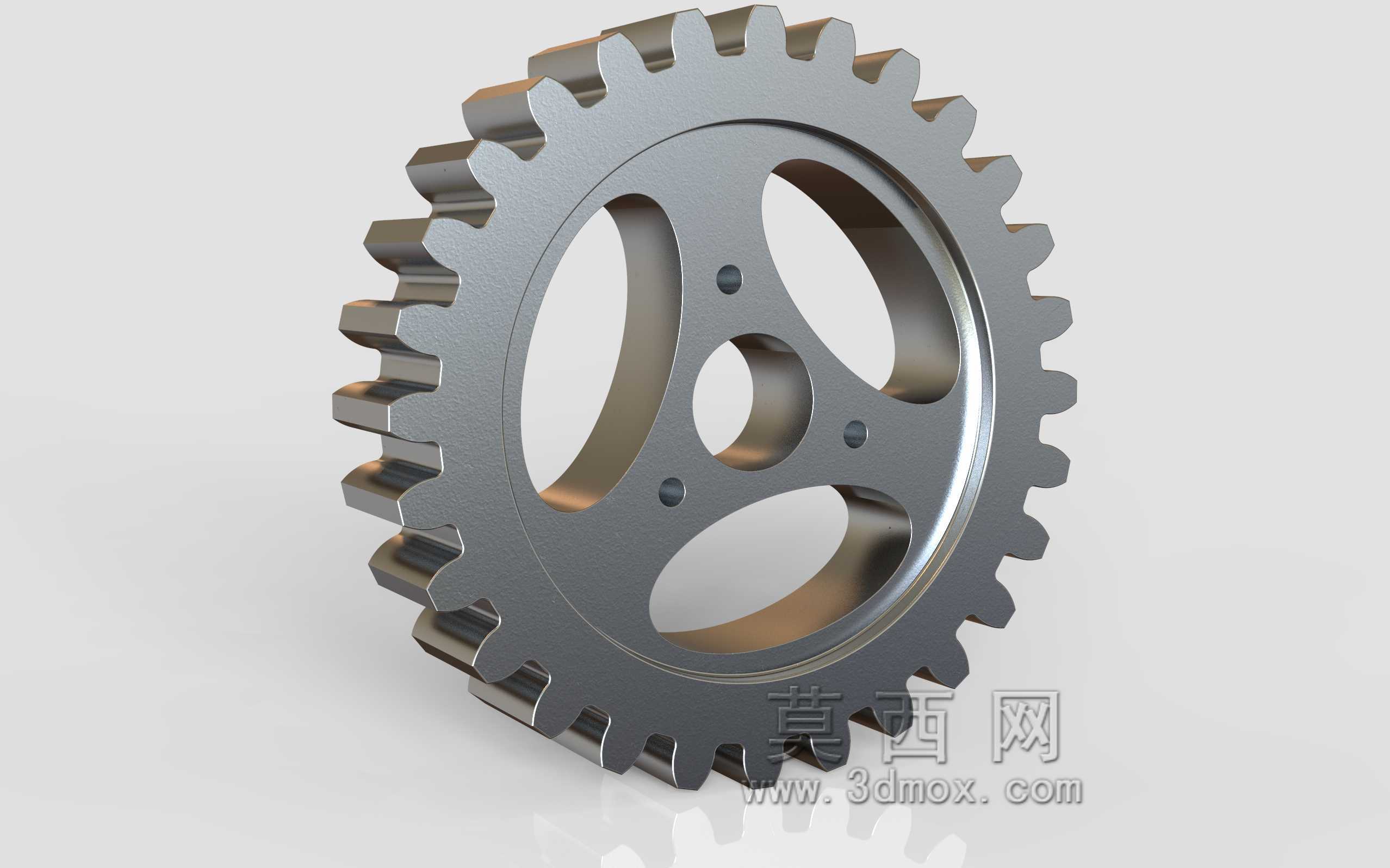

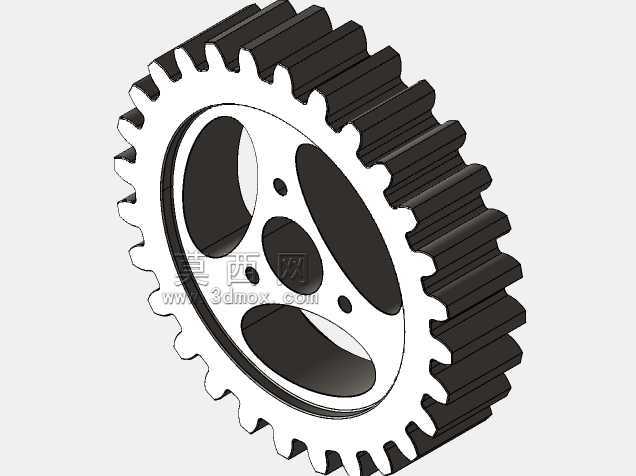

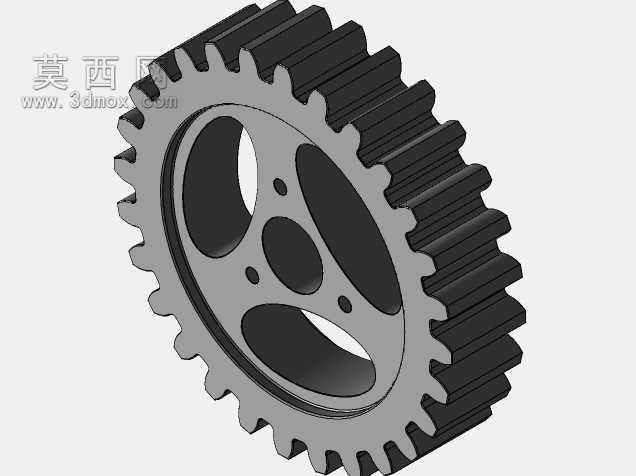

  在手动挡乘用车的排挡传动系统中,这类辐板式圆柱直齿轮是换挡机构里传递换挡动作、实现挡位切换的核心传动零件,区别于变速箱内承担动力传递的重载齿轮,排挡机构内的齿轮负载相对偏小,但对传动精度、换挡手感的平顺性有直接影响。从结构设计来看,该齿轮采用辐板式减重结构,轮缘部分保留足够的齿根强度支撑,辐板上开设三个对称分布的异形减重孔,在不影响整体结构刚性的前提下,尽可能降低零件自身重量,减少换挡操作时的运动惯量,让换挡动作更跟手,不会出现迟滞感。齿部采用标准渐开线直齿齿形,齿向无螺旋角,加工时可采用滚齿后剃齿的工艺保证齿形精度,啮合过程中无轴向力,对支撑轴承的轴向负载要求低,适合排挡机构这类小空间、低负载、需要频繁正反转切换的传动场景。

  齿轮中心设置阶梯式安装孔,大直径孔用于穿过换挡轴的定位轴段,小直径孔可配合弹性圆柱销实现齿轮与轴的周向固定,避免传动过程中出现周向窜动导致的挡位虚位。辐板上均匀分布的三个小圆孔为工艺定位孔,在滚齿、剃齿以及后续的热处理工序中,可通过这三个孔实现工件的快速装夹定位,保证齿圈与安装孔的同轴度公差控制在0.02mm以内,避免啮合时出现偏载导致的齿面异常磨损。安装边界方面,这类齿轮的齿顶圆直径需要匹配排挡机构壳体内的安装空间,齿顶与壳体内壁的间隙控制在1.5-2mm之间,既避免运动干涉,也不会因为间隙过大导致壳体尺寸冗余;齿轮厚度方向的尺寸需要匹配换挡拨叉的运动行程,保证啮合时的有效齿宽达到全齿宽的90%以上,避免换挡过程中出现脱挡问题。

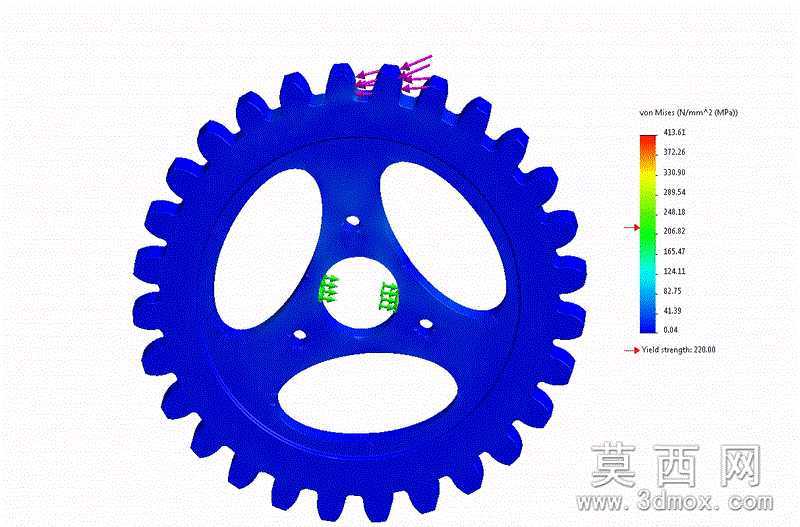

  实际装车应用中,这类齿轮通常配合表面淬火处理,齿面硬度达到HRC45-50,芯部保持较好的韧性,能够承受频繁换挡带来的冲击载荷,同时齿面的耐磨性能可以保证整车全生命周期内的换挡精度不会出现明显衰减。设计过程中需要重点校核齿根弯曲强度,虽然排挡机构传递的扭矩不大,但频繁的换挡冲击会在齿根处产生交变应力,通过合理设置齿根圆角半径,避免应力集中,可以有效提升零件的疲劳寿命。另外辐板上减重孔的边缘需要做倒钝处理,避免应力集中在孔边位置,防止零件在长期交变载荷下出现辐板开裂的问题。在装配环节,齿轮与换挡轴的配合采用间隙配合,配合公差控制在H7/h6区间,既保证齿轮转动灵活无卡滞,也不会因为配合间隙过大导致传动空程,影响换挡手感。
