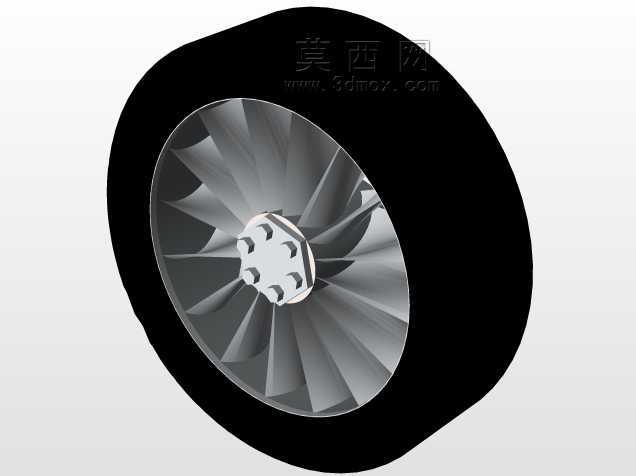

涡轮辐条式橡胶包覆行走轮结构

　　该行走轮结构主要面向小型非道路行走设备、低速运载装备的行走端配套使用，常见应用场景覆盖厂区短途转运小车、小型电动代步设备、轻型作业机具的行走支撑部位，核心作用是承载设备整机重量，同时缓冲行进过程中地面传递的颠簸振动，保障设备行进过程的平稳性，避免刚性轮体直接接触地面造成的接触面磨损、行进卡顿问题。从结构设计逻辑来看，轮体采用分体组合式构型，外层为环形橡胶包覆层，橡胶层的厚度取值兼顾缓冲性能与结构刚性，过薄的橡胶层无法有效吸收路面凸起带来的冲击，容易将振动直接传递至设备机架，造成机架连接部位的紧固件松动；过厚的橡胶层则会在重载工况下产生过大的径向形变，导致轮体滚动阻力激增，甚至出现橡胶层与内层轮毂脱粘的失效问题。

　　内层轮毂采用涡轮式辐条构型，区别于传统直辐条、板式辐条的设计，这种倾斜排布的辐条结构可以在同等材料用量的前提下，提升轮毂整体的抗扭刚度与径向承载能力，辐条之间的镂空区域可以有效降低轮体整体自重，同时减少轮体滚动过程中的风阻，对于高速行进的小型设备而言，还能借助辐条的倾斜角度带动周边空气流动，对轮毂连接的轴承部位起到辅助散热的作用。轮毂中心设置带多组定位凸台的安装孔位，凸台结构与配套传动轴的卡槽配合，可传递行进扭矩，避免轮体与传动轴之间出现相对滑动，安装孔的尺寸公差按照过渡配合要求设计，既可以保证装配过程中无需过大压装力即可完成安装，又能保障运行过程中轮体与轴的同轴度，减少轮体跳动带来的行进偏摆问题。从安装边界来看，轮体的轴向宽度、

　　橡胶层外径、轮毂中心安装孔的直径、安装端面到轮体中心面的距离均按照通用小型行走设备的安装接口设计，可直接适配多数现有小型行走机构的轮轴安装位，无需对原有设备的机架、轴系进行额外改造即可替换使用。设计过程中针对轮体的受力工况做了针对性优化，辐条与轮毂外圈、中心安装座的连接位置均做了圆弧过渡处理，避免直角连接带来的应力集中问题，防止设备重载、过障时辐条根部出现疲劳断裂。橡胶层与金属轮毂的结合面采用滚花处理，增大两者之间的接触摩擦力，配合粘接工艺可保证橡胶层在承受侧向力、制动力时不会与轮毂发生相对位移。轮体的整体动平衡性能在设计阶段就做了考量，辐条采用等角度均匀排布，每根辐条的截面尺寸、重量偏差控制在极小范围内，

　　避免轮体高速转动时出现偏心振动，延长配套轴承的使用寿命。在实际使用场景中，这种轮体结构既可以用于无动力的从动轮位，也可以适配驱动轮位使用，当作为驱动轮时，中心的定位凸台可有效传递驱动扭矩，橡胶层的表面摩擦系数足够提供行进所需的抓地力，避免湿滑路面上出现打滑空转的问题；当作为从动轮使用时，辐条结构的低转动惯量特性可以减少轮体启动、转向时的阻力，让设备的操控更加灵活。针对不同的使用场景，该轮体的橡胶层可调整硬度参数，在平整硬质路面使用时可选用稍高硬度的橡胶材质，降低滚动阻力提升行进效率；在不平整的碎石、软质路面使用时可选用稍低硬度的橡胶材质，提升缓冲性能与抓地能力。轮毂部分采用金属材质一体成型，整体结构强度充足，可承受常规的冲击载荷，日常使用过程中无需额外的维护保养，仅需定期清理辐条缝隙中嵌入的杂物即可，避免硬物卡滞造成辐条变形。
