曲面流线型瓦状机械构件结构设计

　　在流体输送管路、粉体物料转运设备以及部分动压密封结构中，这类曲面瓦状构件是承担导流、承托、密封副配合的核心零件之一，日常在车间做结构拆图时，经常会遇到这类看似造型简单，实则曲面曲率要求严苛的零件，很多刚入行的建模人员容易把它当成简单的回转体处理，实际落地加工时才会发现曲率衔接处的偏差直接影响装配后的运行稳定性。

　　从实际应用场景来看，这类构件常被用在离心式分选设备的导流腔内壁，作为物料沿腔壁滑动的承托瓦面，也会用在中低压管路的变径过渡段，引导介质平缓转向减少局部压损，部分低速重载的滑动轴承衬瓦也会采用类似的双曲面衔接结构，保证轴颈转动时的油膜均匀分布。不同场景下对曲面的粗糙度、壁厚均匀度要求差异极大，做建模时不能只看外观造型，必须先明确安装边界的配合公差。

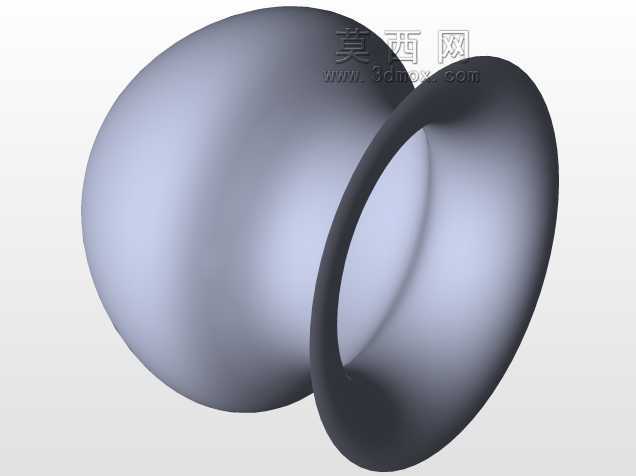

　　设计这类构件时，首先要确定两端开口的安装基准，图中可见构件一端为大口径圆弧敞口，另一端为收窄的环形配合边，两个端面并非平行布置，而是存在固定的空间夹角，建模时需要先锁定两个端面的安装孔位分布圆直径，再做曲面的顺滑过渡。很多新手建模时直接用放样命令生成曲面，忽略了曲面母线的曲率连续性，导致加工出来的瓦面存在局部凹陷，介质流经时会形成紊流，或者物料滑动时出现卡滞。实际建模过程中，需要先根据安装位置的空间边界，绘制多段曲率连续的引导线，再通过边界曲面命令生成主体面，之后做等距加厚处理，加厚过程中要全程检查壁厚偏差，尤其是环形配合边的位置，壁厚偏差不能超过0.2mm，否则装配时会出现配合面压合不严的问题。

　　从安装边界来看，构件的大口径敞口端通常是与设备腔体的内壁做贴合安装，配合面需要做0.5mm的安装止口，保证装配时的同轴度，另一端的环形窄边是与相邻的导流段或者密封端盖配合，配合面的平面度要求控制在0.1mm以内，防止运行过程中出现介质泄漏。外形尺寸方面，这类构件的整体径向尺寸通常根据配套设备的腔体通径确定，轴向长度则需要根据导流路径的长度要求计算，要保证介质或者物料在瓦面内的流动路径足够平缓，转向角度不超过设计允许的最大值，避免出现局部冲击。

　　功能特性上，这种双曲面衔接的瓦状结构相比传统的直角转弯或者折线过渡结构，能降低30%以上的局部流动阻力，在粉体输送场景下能减少物料在转角处的堆积残留，在密封衬瓦场景下能让配合面的接触应力分布更均匀，延长易损件的更换周期。设计时还要考虑构件的安装固定方式，通常在大口径端的外缘会均匀布置3-4个安装耳座，建模时要注意耳座的位置不能与曲面的加厚部分出现壁厚突变，否则铸造或者注塑成型时容易出现缩孔缺陷，耳座的安装孔中心要与腔体的安装基准对齐，避免装配时出现干涉。

　　做这类零件的结构校验时，不能只做静态的干涉检查，还要模拟实际运行时的受力情况，比如在物料冲击的场景下，瓦面的中部位置是受力最大的区域，需要根据物料的冲击载荷核算壁厚是否满足强度要求，必要时可以在瓦面的背部增加加强筋，加强筋的布置方向要顺着物料流动的方向，不能形成阻碍物料流动的凸起。如果是用在有温度变化的工况下，还要考虑材料的热膨胀量，预留足够的膨胀间隙，避免温度升高后构件出现变形卡滞。

　　很多人在建模时容易忽略环形配合边的圆角处理，实际加工时如果配合边的内侧没有做顺滑圆角，介质流经时会在棱角位置形成气蚀，长期运行会造成构件表面的点蚀损坏，所以在曲面和环形端面的衔接位置，必须做R2-R5的过渡圆角，圆角大小根据构件的整体尺寸确定，保证整个内表面没有突兀的棱角。另外，构件的外表面不需要和内表面做完全等距的曲面，在非配合的外表面区域，可以适当调整壁厚，减少整体重量，但是要保证配合位置的壁厚均匀，避免安装时出现应力集中。

　　在实际选型替换时，首先要核对两个端面的安装尺寸，包括开口直径、安装孔位的分布圆尺寸、两个端面的空间夹角，之后再核对曲面的曲率是否与原有腔体的流道匹配，不能只看外观相似就直接替换，否则很容易出现流道错位，导致设备运行效率下降。如果是新设计设备选用这类构件，要根据设备的处理量计算流道的通径，再反推瓦状构件的各个尺寸参数，保证流道的过流面积满足设计要求，不会出现节流问题。
