单钢轮振动压路作业设备结构造型

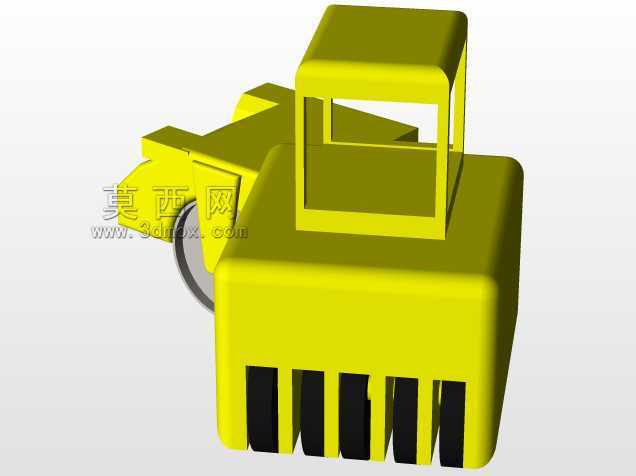

　　该设备属于道路压实作业核心器械，主要应用于公路路基铺筑、市政道路基层压实、小型场地整平作业场景，在沥青面层铺设前的水稳层压实、厂区道路改扩建、乡村道路硬化施工中承担核心压实功能，可完成从素土压实到级配碎石压实的多工序作业，适配狭窄施工区域的灵活转场需求。从功能特性来看，该单钢轮结构采用前置钢轮压实、后置胶轮驱动的布局，前置钢轮负责提供线压力完成竖向压实作业，后置驱动轮提供作业行进与转场的牵引力，开放式驾驶防护架可在保障操作人员视野的同时，提供防倾覆的基础防护，车身前部的弧形导流结构可避免作业过程中积料挂附在钢轮支架位置，减少人工清理频次。设计过程中优先考虑作业工况的适配性，钢轮与车架的连接采用摆架式铰接结构，

　　可在不平整作业面实现钢轮与地面的完全贴合，避免局部压实度不足的问题；车身整体重心偏后布置，可在钢轮压上凸起物料时保持车身稳定性，减少作业过程中的翘头风险；驾驶区域的操作位预留了操纵杆、仪表的安装空间，防护架的高度符合工程器械操作安全的视野要求，不会遮挡操作人员对钢轮作业边界的观察。外形尺寸方面，该设备整体宽度控制在1.8米级，适配乡镇道路的单车道作业需求，转场时无需额外拆解即可通过常规限宽设施；钢轮直径设计为0.9米，可在压实作业时减少对表层物料的推挤拥包，钢轮宽度与车身宽度差值控制在150毫米以内，可实现贴边压实作业，减少路肩位置的人工补压工作量；车架底部离地间隙为280毫米，可在铺有碎石的未平整作业面顺利通行，

　　不会出现底盘刮蹭料堆的问题。安装边界上，钢轮的振动模块安装空间预留于钢轮内侧腔体，无需额外占用车身中部空间，驱动桥与后置车架的连接采用法兰式固定结构，维护时可单独拆解驱动轮组无需抬升整个车架；燃油箱与液压油箱布置于车身两侧配重位置，可同时起到平衡钢轮侧重量的作用，加油口位置距离地面高度控制在1.2米，操作人员站在地面即可完成补油作业，无需攀爬车身。在实际作业适配中，该结构的转弯半径控制在3.5米以内，可在小区内部道路、停车场这类狭小场地完成转向调头，无需多次倒车调整位置；钢轮支架处预留了刮泥板的安装孔位，可根据作业物料类型更换橡胶刮泥板或者金属刮泥板，压实黏土类物料时采用金属刮泥板可有效清理钢轮粘附的泥土，

　　压实沥青物料时更换橡胶刮泥板可避免刮伤沥青表层。车身尾部的结构预留了配重块安装位，可根据作业压实度需求加装额外配重，调整钢轮的线压力参数，适配从轻质回填土到重级配碎石的不同压实工况，无需更换整机即可覆盖多数中小型道路施工的压实需求。
