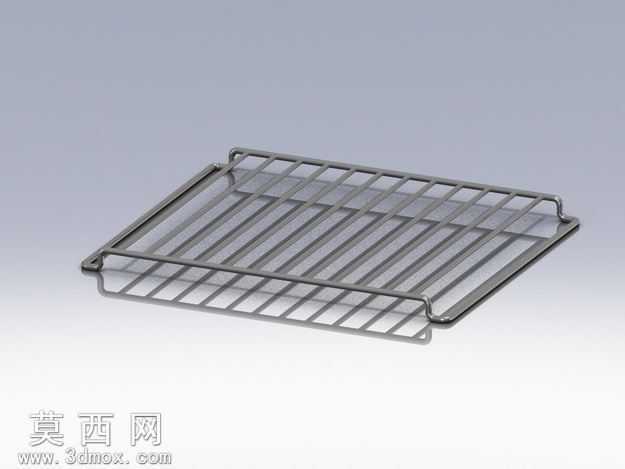

不锈钢烤箱置物烤架三维结构设计

本作品为厨房电器配套的不锈钢烤架三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循五金冲压件与线材弯折件的加工工艺逻辑，确保模型可直接对接生产开模环节。整体结构采用食品级304不锈钢线材作为主体基材，建模时先绘制单根支撑条的截面轮廓，通过扫描特征生成等径金属条实体，再按照均匀排布的间距完成线性阵列，保证每根横向支撑条的间距误差控制在0.1mm以内，满足烘烤过程中食物承托的稳定性需求，避免小型食材从缝隙掉落。烤架四周的围边采用双道弯折结构设计，建模时通过钣金弯折特征模拟真实加工的折弯半径与回弹余量，围边与横向支撑条的连接位置采用焊接贴合处理，在模型中预留了焊接坡口的结构细节，还原真实五金件的生产装配逻辑。烤架两端设置有向外延伸的卡位支脚，支脚部分采用圆弧过渡弯折设计，既可以卡在烤箱内腔的导轨槽内实现滑动抽拉，也能避免尖锐边角划伤使用者或烤箱内壁。材质渲染阶段，为金属主体赋予了哑光拉丝不锈钢材质，调整材质的反射粗糙度参数至0.3，模拟日常使用中不锈钢表面的细腻磨砂质感，同时添加了轻微的环境反射效果，让金属材质的呈现更具真实感，不会出现过度反光的塑料质感。场景搭建时采用浅灰色渐变背景，搭配柔和的三点布光，主光源从左上方45度角照射，突出烤架金属条的层次感与结构线条，辅助光源补充暗部细节，避免金属条之间的阴影过重遮挡结构，底部添加微弱的接触阴影，让模型与场景的融合更加自然。设计过程中充分考虑了烤架的实际使用场景，整体长宽尺寸匹配常规家用嵌入式烤箱的内腔尺寸，支撑条的排布密度兼顾了承托稳定性与热空气流通效率，能够让烤箱内的热空气在食物下方充分循环，保证烘烤受热均匀，围边的高度设计既可以防止食物滑落，也不会过高阻碍热空气流动，支脚的卡位尺寸经过反复调整，确保抽拉过程顺滑无卡顿，同时具备足够的承重能力，可承载整盘烘焙食材的重量。模型的所有特征均保留可编辑参数，方便使用者根据不同型号的烤箱尺寸调整整体长宽、支撑条间距、线材直径等参数，适配不同的产品开发需求，整体结构无冗余特征，布线规整，可直接用于工程出图、3D打印样件验证或者产品渲染宣传使用。
