带减速传动结构的电动卷扬绞车

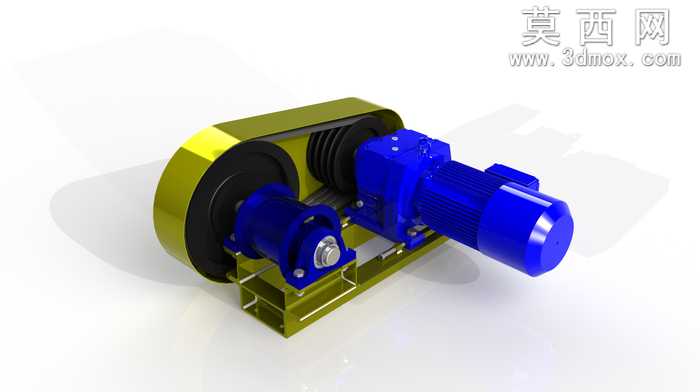

本作品为课程项目设计的电动绞车三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械装配的逻辑顺序，从核心传动部件到外围机架结构逐一搭建，确保各零件间的配合关系完全符合实际机械装配规范。模型渲染阶段针对不同部件赋予了贴合实际工业产品的材质属性：驱动电机与减速箱部分采用亮蓝色哑光金属漆材质，还原工业减速电机的标准涂装质感；卷筒护罩与焊接机架采用橄榄黄绿色金属烤漆材质，表面添加细微的颗粒质感模拟实际焊接机架的漆面效果；卷筒、传动轴、连接螺栓等外露金属加工件赋予抛光钢材质，添加轻微的环境反射效果凸显金属机加工的光洁质感；轴承部件则区分了内圈、外圈的金属材质与滚动体的高亮金属质感，各部件材质层次分明，渲染光影柔和自然，清晰展现产品的整体外观与结构层次。结构设计上，该电动绞车采用电机直联减速箱的驱动方案，减速箱输出端通过联轴器连接卷筒主轴，卷筒外侧设置半包围式安全护罩，护罩通过螺栓固定在焊接成型的槽钢机架上，机架预留了电机、减速箱、轴承座的精准安装位，各连接位置均配置对应规格的螺栓、螺母、垫圈等标准件，轴承安装位设计了对应的端盖固定结构，确保卷筒转动的同轴度与稳定性。设计思路围绕给定的负载牵引需求展开，核心目标是实现负载解除时的速度触发功能，除外购的电机、轴承标准件外，其余包括机架、卷筒、护罩、连接法兰、端盖等零件均为自主设计建模，建模过程中反复调整各部件的安装位置与配合尺寸，规避了零件干涉问题，最终完成的模型完整还原了电动绞车的装配关系与外观形态，能够直观呈现设备的整体布局与工作原理，可用于机械结构教学、产品方案展示等场景，模型结构完整，各零件可单独编辑，也可根据实际参数需求调整尺寸适配不同的牵引负载要求。
