单缸往复式空气压缩机三维结构模型

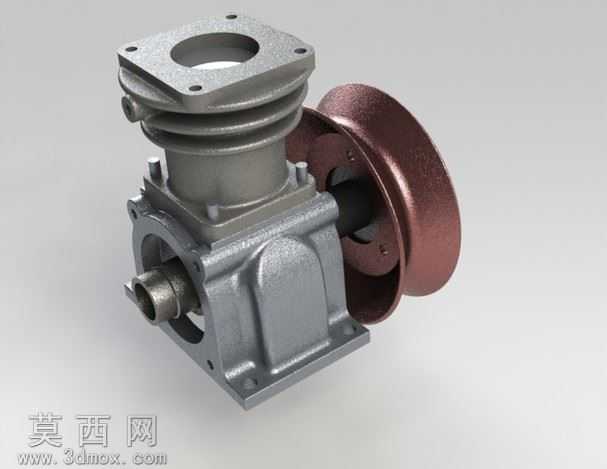

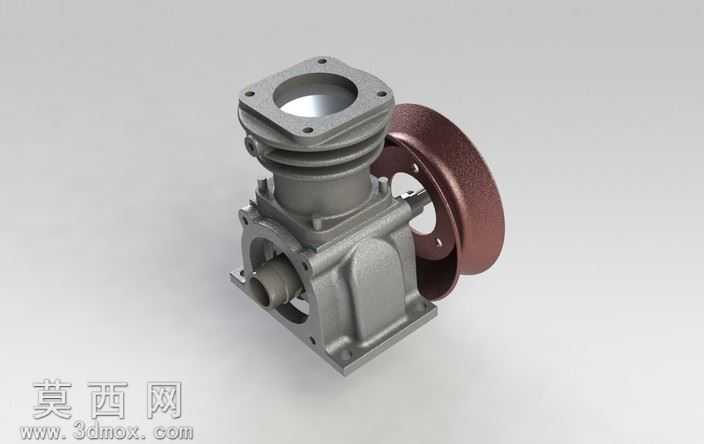

本作品为学校项目阶段产出的单缸往复式空气压缩机三维模型，建模过程围绕压缩机核心功能结构展开，优先完成了决定设备运行逻辑的主要部件搭建，虽未覆盖全部附属细节结构，但已完整呈现往复式压缩机的核心传动与压缩工作单元。建模阶段采用自底向上的装配设计思路，首先完成各独立零件的参数化建模：针对顶部方形法兰安装面的气缸缸体，严格按照缸径、安装孔位分布、壁厚等尺寸参数构建实体，还原缸体外部的散热筋结构、侧面的气道接口特征，保证缸体与上下端盖的配合面公差匹配；针对曲轴部件，还原曲柄销、主轴颈的偏心结构，匹配曲轴与套管、轴承位的配合尺寸，保证传动路径的结构合理性；针对侧置的皮带轮部件，还原轮缘的V型槽结构、轮辐的减重设计、轮毂与曲轴输出端的配合止口，还原带传动的动力输入结构特征。材质与渲染环节针对不同部件的实际工业材质做了区分：缸体、曲轴箱等铸造壳体部件采用哑光铸铁材质，调整表面粗糙度参数还原铸件的细微颗粒质感，搭配低饱和度的金属灰配色；皮带轮采用红棕色调的铸铁烤漆材质，模拟工业产品中皮带轮的典型漆面效果；金属加工面如气缸内壁、曲轴配合面则调高金属光泽度，降低粗糙度参数，还原机加工面的光亮金属质感；渲染阶段采用柔和的工作室三点布光，主光从侧上方打亮模型主体结构，辅光补全暗部细节避免结构死黑，轮廓光勾勒部件边缘提升立体感，最终渲染图清晰呈现各部件的装配关系与外形特征。结构设计上完整还原了往复式压缩机的工作逻辑：动力从侧置皮带轮输入，带动曲轴做旋转运动，通过曲柄连杆结构将旋转运动转化为活塞在气缸内的往复直线运动，配合气缸顶部的阀组结构完成空气的吸入与压缩过程，各部件的装配位置、连接关系均符合实际压缩机的机械原理，可作为机械原理教学、压缩机结构认知的直观演示模型，也可在此基础上补充阀组、活塞环、密封件等细节部件，完善为完整的压缩机整机模型。
