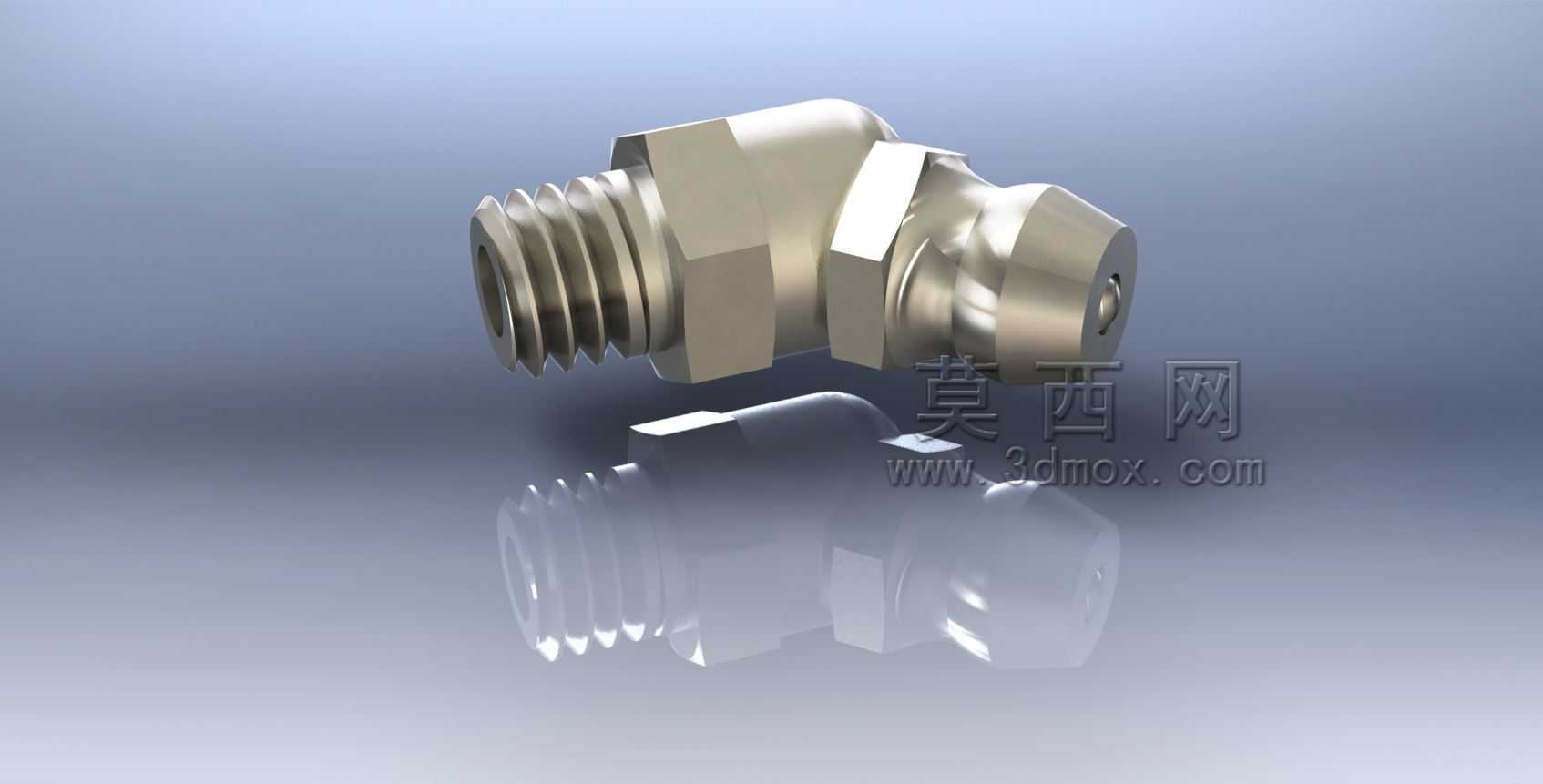

45度角M6螺纹弯式润滑油注油嘴

在各类工业机械设备的润滑系统设计中，注油部件的选型直接关系到设备维护的便捷性与运动副的使用寿命，这款45度弯角M6螺纹润滑油嘴，是针对狭小安装空间、常规直式油嘴无法完成注油操作的工况开发的标准润滑连接件。从实际应用场景来看，这类油嘴广泛覆盖通用机床的导轨滑块润滑点、中小型冲压设备的曲轴连杆铰接位、自动化输送线的链轮轴承座、农用机械的传动铰接部位，甚至部分小型内燃机的外围润滑点位，只要存在需要定期补充润滑脂、且安装面正对方向存在结构遮挡的位置，都能看到这类弯角油嘴的应用。

从产品功能特性上看，45度的弯折角度是经过大量现场工况验证的最优折中角度：相比90度直角油嘴，它的注油阻力更小，润滑脂注入时的流道弯折损耗更低，手动油枪加注时不需要过大的按压力度就能完成注脂；相比直式油嘴，它能让注油枪的连接端偏离安装面法线方向45度，完美避开安装面外侧的防护罩、管线、相邻结构件的遮挡，操作人员不需要拆解周边附属零件就能完成注油作业，大幅降低日常维护的时间成本。油嘴端部的注油接口采用通用的黄油枪对接标准尺寸，球头密封结构能保证注脂时的压力密封，不会出现润滑脂从接口处侧漏的问题，内部的单向阀结构可以在注脂完成后自动封闭通道，既可以避免外部的粉尘、切削液、水汽进入润滑通道污染润滑脂，也能防止设备运行过程中润滑脂从油嘴处反向溢出。

在设计思路层面，这款油嘴的结构完全围绕安装可靠性与使用便捷性展开：螺纹端采用标准M6公制粗牙螺纹，适配绝大多数设备上预留的M6润滑安装孔，螺纹段的长度经过精准核算，既能保证拧入安装孔后有足够的螺纹啮合强度，不会因为设备振动出现松脱，也不会因为螺纹过长顶到内部的润滑通道造成堵塞。弯折段的过渡位置采用大圆角平滑过渡，没有应力集中的直角结构，一方面可以让润滑脂在流道内流动更顺畅，避免长期使用后旧脂残留碳化堵塞流道，另一方面也能提升油嘴本身的结构强度，在受到意外磕碰时不容易从弯折位置断裂。油嘴本体的六角拧动面尺寸符合标准紧固件的对边尺寸要求，使用普通开口扳手或者套筒就能完成安装拧紧，不需要专用工具，现场维护更换的适配性极强。端部的密封球头采用硬化处理，长期反复对接黄油枪也不会出现凹陷、磨损，能长期保持密封性能。

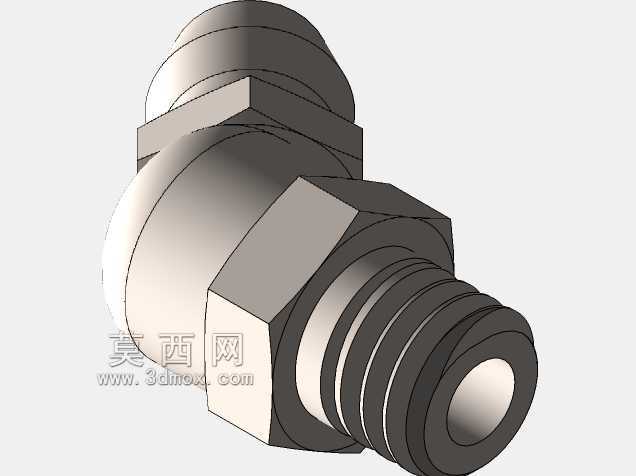

从外形尺寸与安装边界来看，这款油嘴的整体外轮廓尺寸紧凑，螺纹端轴线与注油端轴线的夹角严格控制在45度±1度的公差范围内，安装时不需要额外调整角度就能保证注油端的朝向符合预设要求。安装完成后，油嘴突出安装面的最大高度远低于同规格直式油嘴加90度转接头的总高度，在安装空间径向尺寸受限的场景下，比如直线导轨滑块的侧面润滑点、薄壁结构件上的润滑点位，不会因为油嘴突出过高造成周边部件运动干涉。流道的通径尺寸匹配M6螺纹的规格，既能保证润滑脂的通过效率，也不会因为通径过大造成单向阀结构的密封性能下降。在进行三维建模时，这款油嘴的模型严格按照实物的装配尺寸绘制，螺纹段的特征、六角面的尺寸、弯折角度、端部球头的尺寸都完全匹配实物，设计人员在进行整机装配设计时，可以直接将模型调入装配体，提前核对油嘴安装位置与周边结构的间隙，验证注油操作时的工具操作空间是否充足，避免实际加工装配后才发现油嘴安装位置不合理、注油操作无法完成的问题，从设计阶段就规避后期的维护便利性缺陷。

在实际设备运维过程中，这类弯角油嘴的故障率极低，只要安装时按照标准扭矩拧紧，配合合适的密封螺纹胶，基本不会出现漏油、松脱的问题，定期注脂时只需要将黄油枪嘴对准端部球头压合即可完成操作，不需要复杂的维护流程。对于结构设计人员来说，在布置设备润滑点的时候，提前选用对应角度的油嘴模型进行空间校核，能大幅提升设备的人机工程性能，让后期的设备维护工作更顺畅，减少因为维护不便导致的润滑不到位、设备运动副过早磨损的问题。
