20mm规格直线轴承配套滑动导轨结构

做非标设备结构设计的同行大多清楚，直线导向部件的选型直接决定整台设备的运行精度与寿命，这次建模的20mm规格直线轴承与导轨组合，是日常设备开发里出镜率极高的导向承载单元。先从实际应用场景说起，这类规格的导轨副覆盖的工况非常广，小到桌面级点胶设备的XYZ三轴移动平台、3D打印设备的运动轴，中到小型自动化装配线的滑台移位机构、检测设备的探针进给模组，大到包装机械的推料行程单元、木工机械的进给导向结构，只要是需要做高精度直线往复运动、承载中等径向与偏载载荷的工位，基本都能见到同结构导轨的身影。

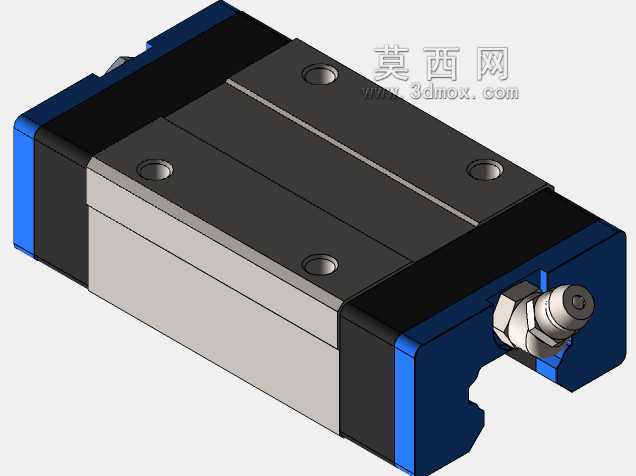

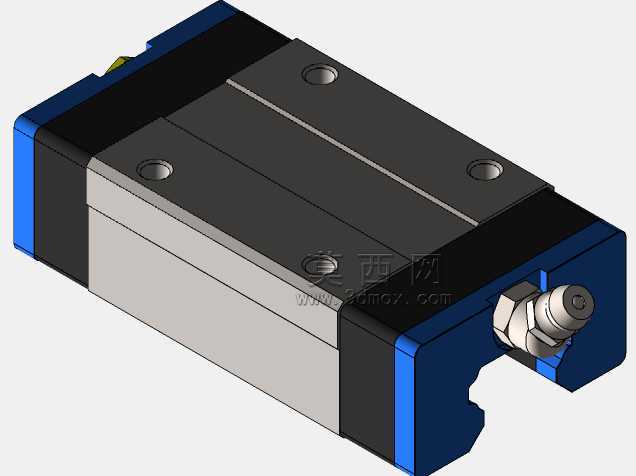

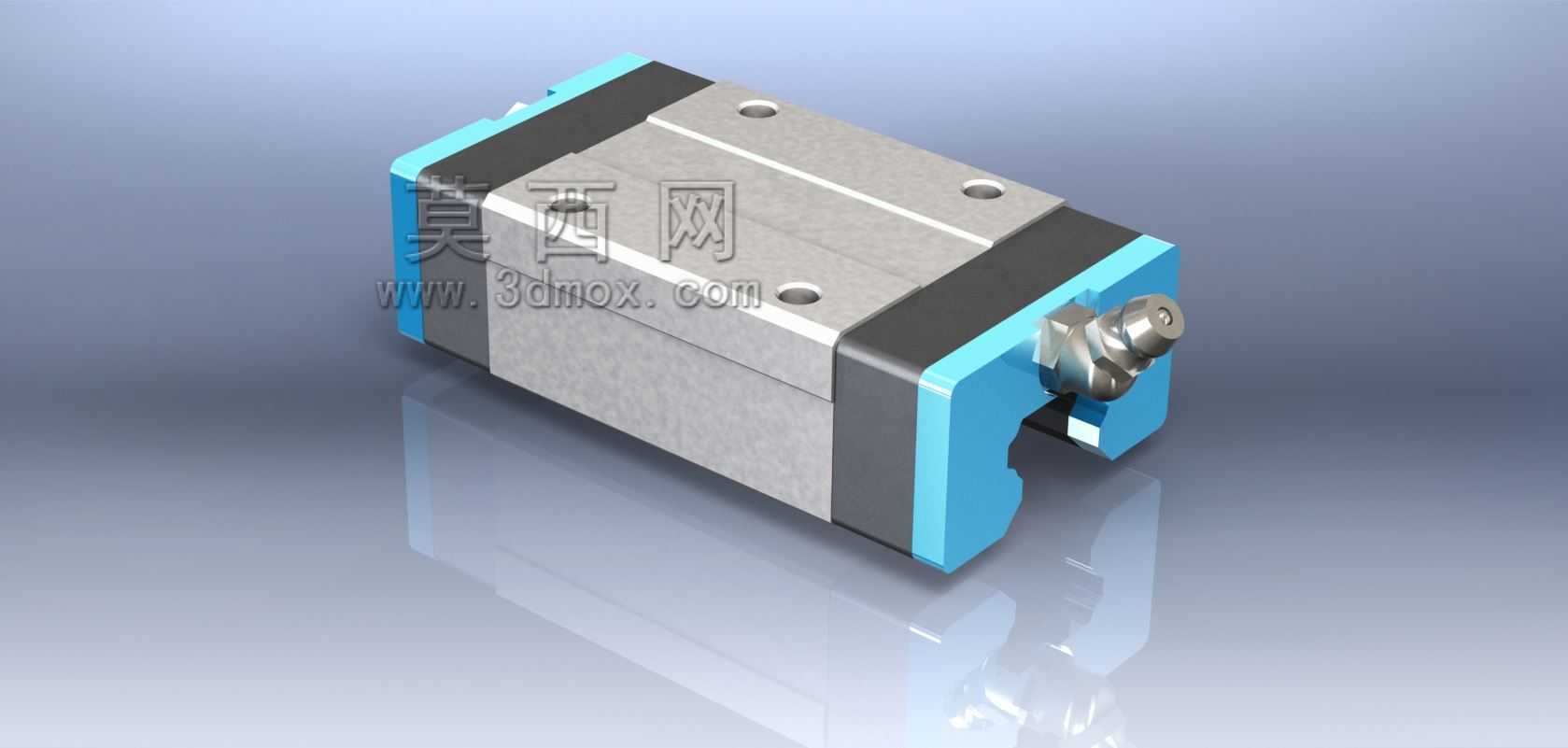

从功能特性上看，这套导轨搭配的是带滚珠循环结构的直线轴承滑块，运行时滚珠在滑块与导轨滚道之间形成滚动摩擦，相比传统的滑动导轨摩擦阻力能降低七成以上，低速运行时不会出现爬行现象，微动进给的定位精度可以稳定控制在丝级。滑块两端的密封端盖能阻挡加工现场的切屑、粉尘进入滚道内部，内置的储油结构可以在长时间运行时持续给滚道提供润滑，日常维护只需要按运行周期补充润滑脂即可，不需要频繁拆解保养。滑块侧面的注油嘴位置做了下沉设计，不会和周边安装的钣金、拖链产生干涉，适配多种安装布局。

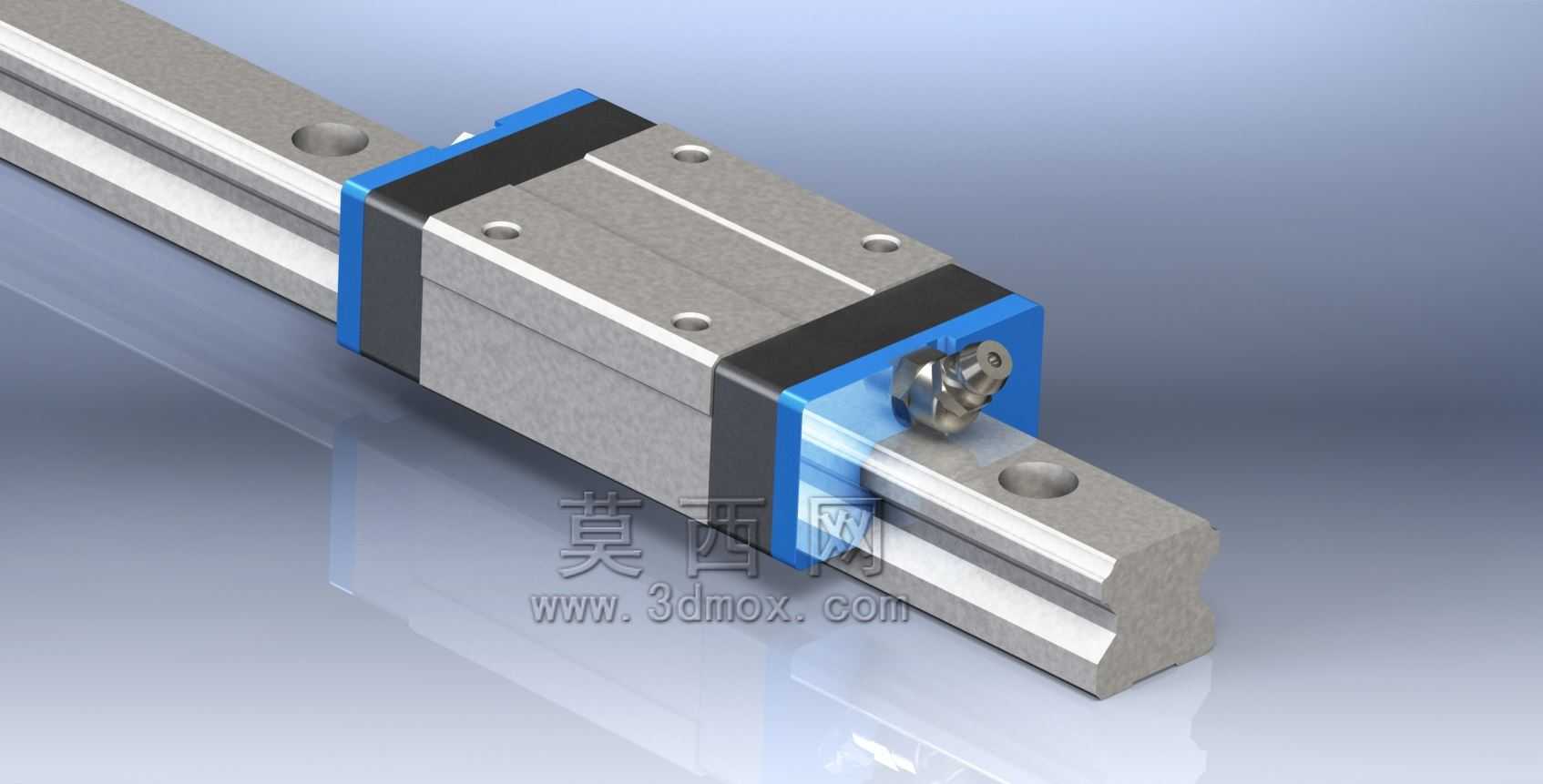

设计这套三维模型的时候，首先要卡准的是安装边界尺寸，导轨的截面宽度、安装孔的孔距与沉头深度完全适配行业通用的安装规范，用户不需要额外改安装板的孔位就能直接替换同规格的市面标准件。滑块的安装螺纹孔位置、孔深也做了精准还原，不管是从滑块上方锁附安装板，还是从滑块侧面做侧向锁紧，都有对应的安装基准面。建模时特意还原了导轨两端的倒角结构，现场装配时滑块可以顺畅从导轨端部套入，不会因为锐边刮伤滑块内部的保持架。滚道的曲率半径做了和实际产品一致的设计，保证滚珠和滚道的接触角符合承载要求，能同时承受垂直方向、水平方向的载荷，以及一定的倾覆力矩，很多单导轨使用的工位，不需要额外加辅助导向就能满足偏载工况的运行要求。

很多新手建模时容易忽略的细节，这次都做了还原：滑块上的安装沉孔深度刚好能容纳对应规格内六角螺丝的头部，不会出现螺丝头突出滑块上表面的情况；导轨上的安装沉孔下方做了避让深度，锁附导轨的螺丝不会顶到安装板的底面；滑块两端的防尘刮片做了唇边结构，和导轨表面的贴合度足够，能有效刮除导轨表面附着的切削液、碎屑。另外滑块的回流器结构也做了等比例还原，滚珠在循环通道里的转向路径顺滑，不会出现卡珠的结构问题，做运动仿真的时候可以直观看到滚珠的循环状态，方便给客户做结构演示的时候讲解运行原理。

从选型适配的角度说，20mm规格的导轨属于中等负载的导向单元，单滑块的额定动载荷能满足大部分中小型自动化设备的承载需求，搭配不同长度的导轨可以适配100mm到1500mm不等的行程需求，建模时导轨做了参数化的结构调整，修改长度参数就能快速生成不同行程的导轨模型，不需要重新绘制草图。导轨的安装基准面做了明确的标识，现场装配时以导轨侧面的研磨面为定位基准，打表校正直线度之后再锁附螺丝，能保证整根导轨的运行直线度控制在每米0.02mm以内，满足高精度加工、检测设备的精度要求。

另外这套结构的互换性很强，滑块和导轨的配合公差按照行业通用的精度等级做了预留，不同批次的同规格滑块可以直接在同根导轨上互换，不需要重新配磨，设备后期维护更换配件的时候非常方便，不需要整根导轨连带滑块全部更换，能降低终端用户的维护成本。建模时也考虑了不同防护需求的拓展性，滑块两端预留了加装金属刮板的位置，在铸铁加工、石材切割这类粉尘较大的工况下，可以额外加装金属防尘刮板，提升恶劣工况下的使用寿命。
