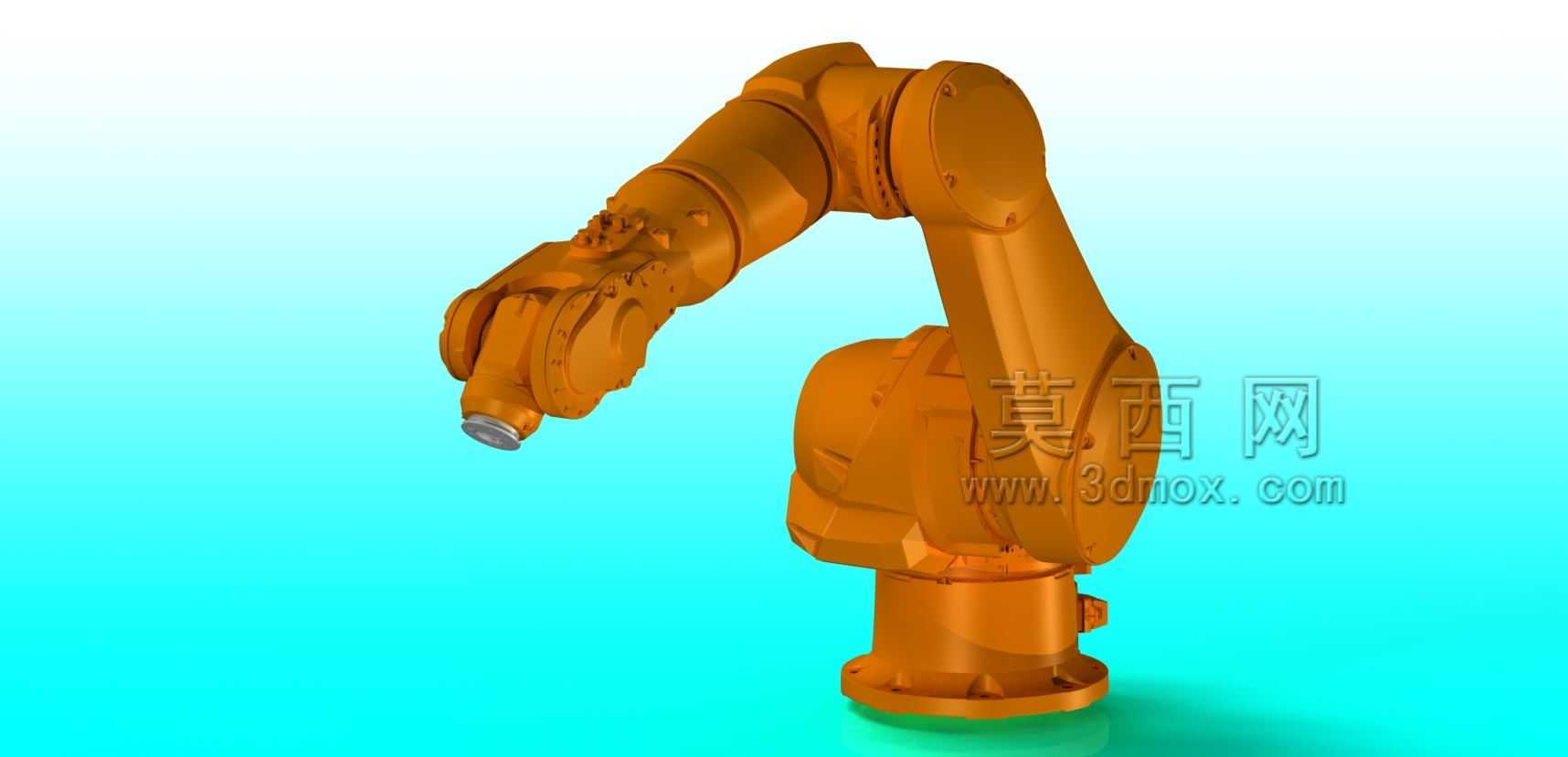

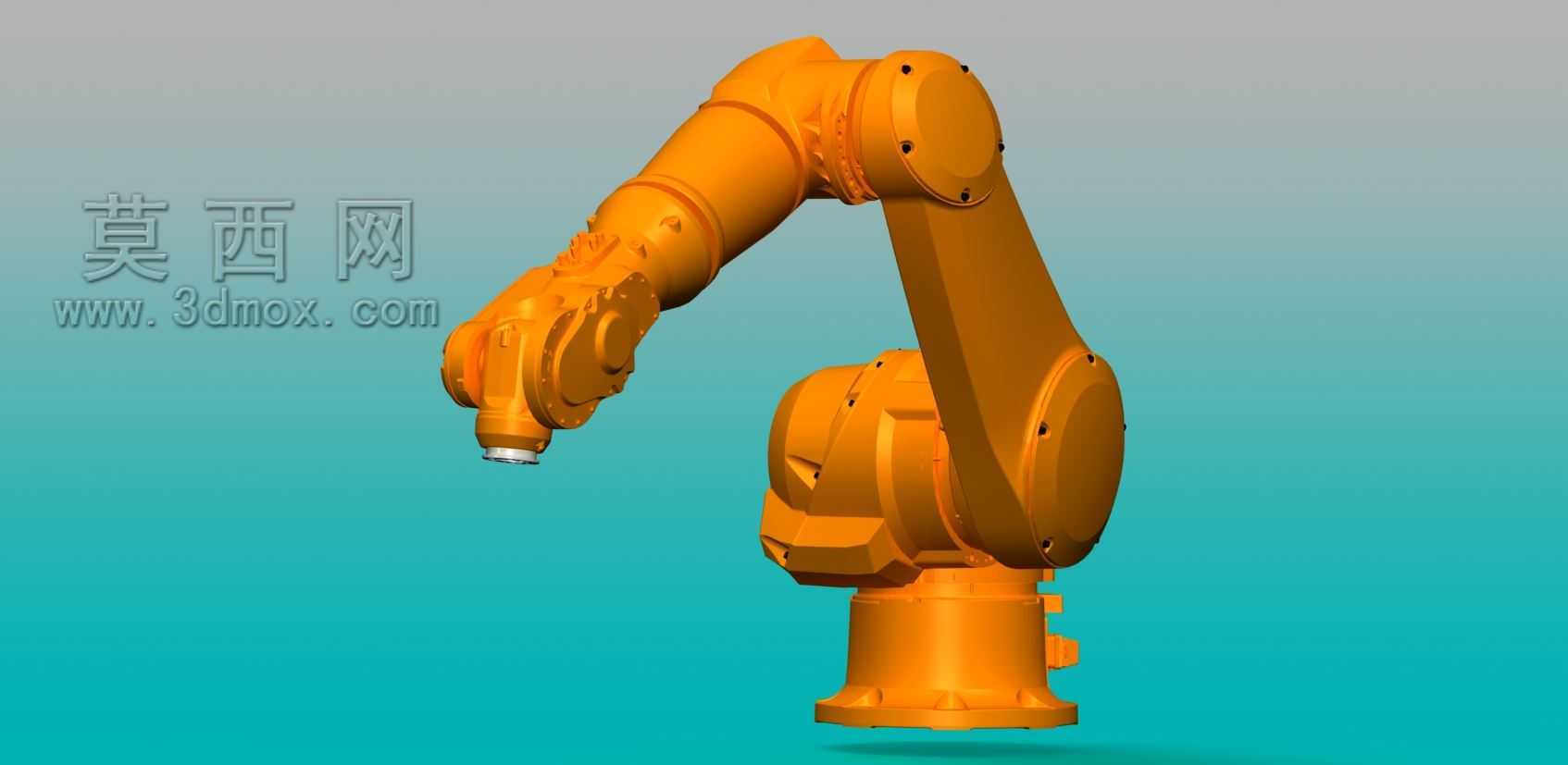

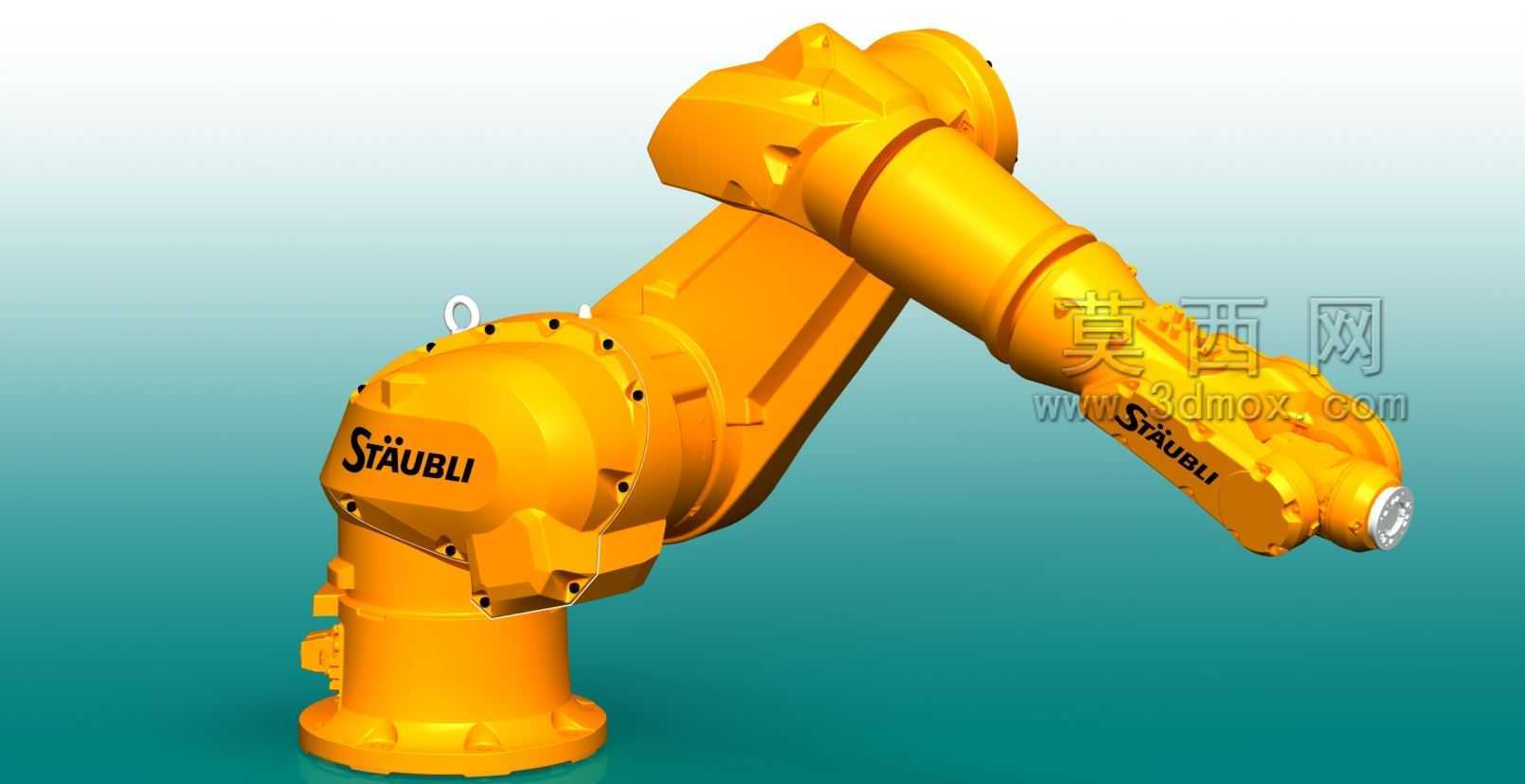

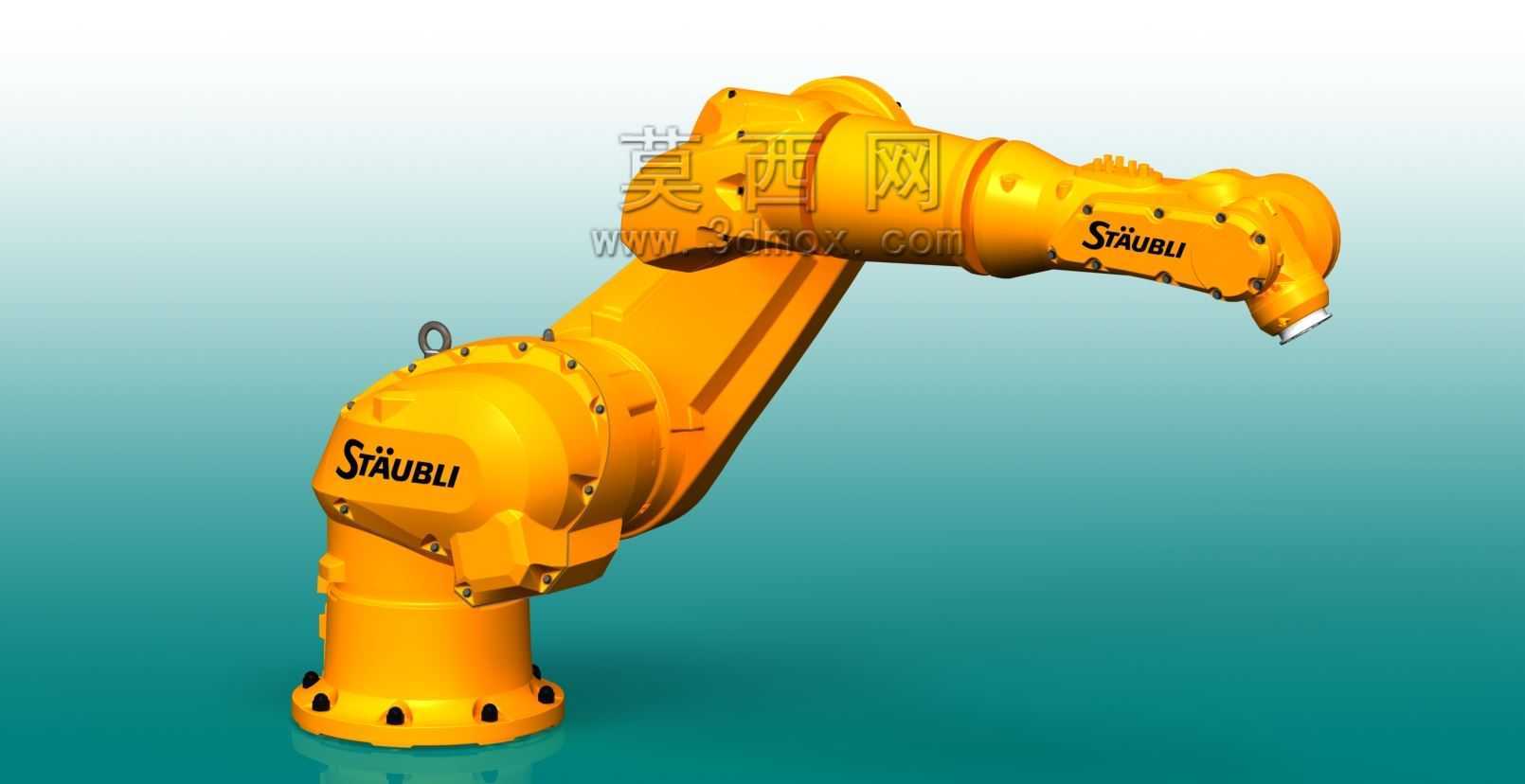

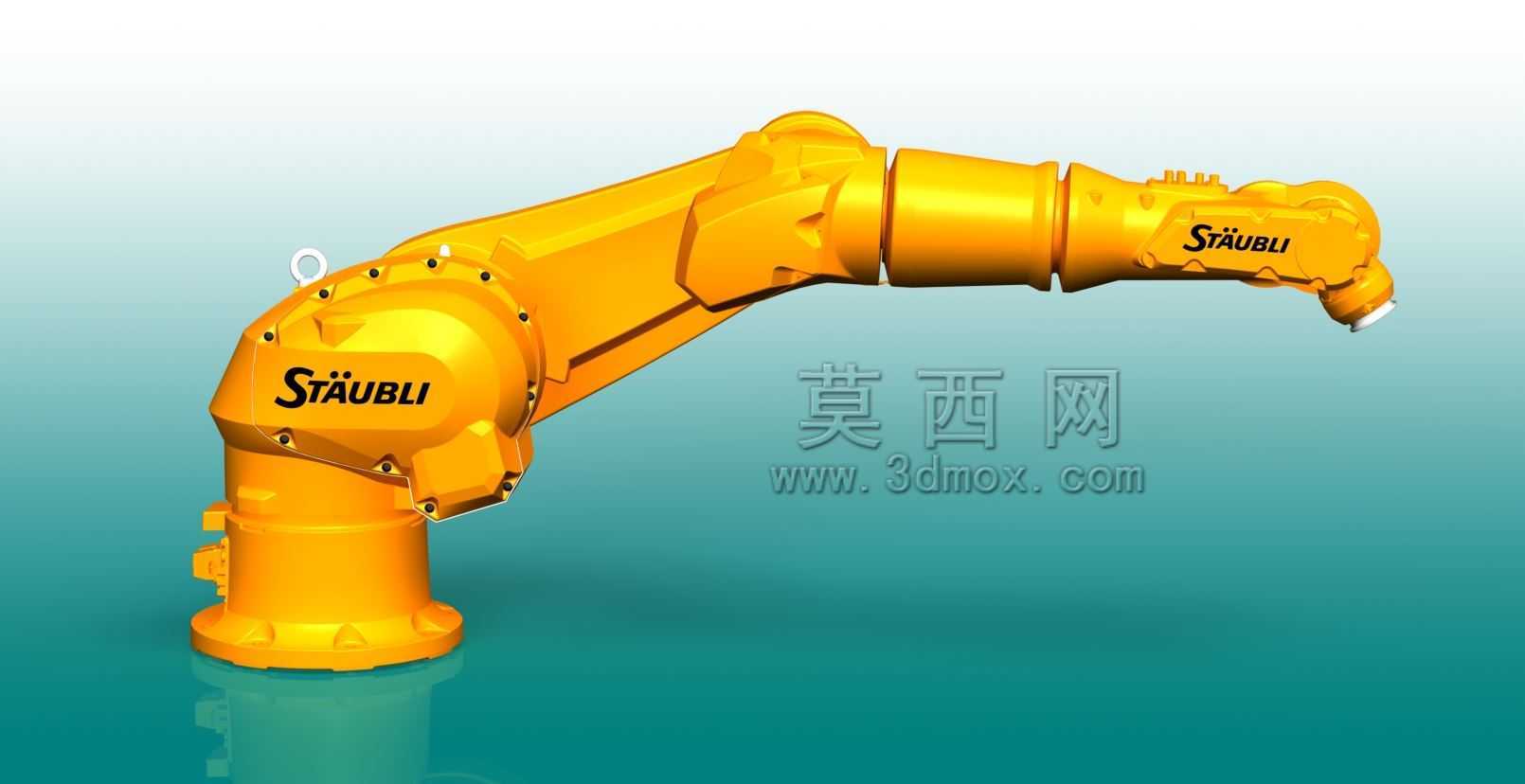

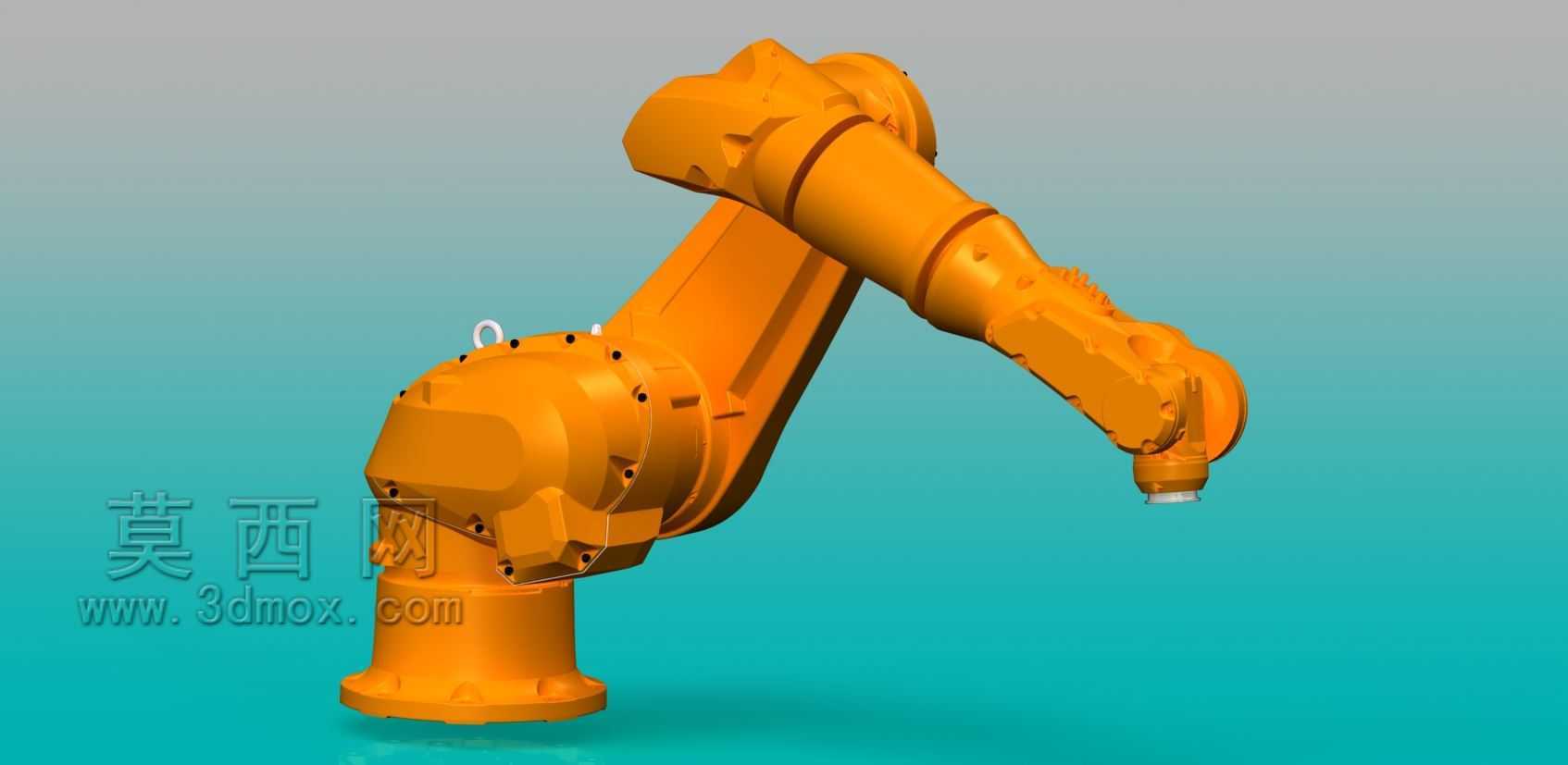

史陶比尔六轴工业机械臂结构设计

　　这款六轴关节式机械臂的结构设计，核心围绕多自由度作业场景的空间可达性展开，从底座安装面到末端法兰的全关节联动设计，可覆盖半径1.4米左右的球形作业空间，底座采用法兰式安装结构，安装孔位沿圆周均布，适配常见的设备基座、生产线侧装支架的安装标准，安装面平面度公差控制在0.05mm以内，可保证整机运行时的基座刚性，避免高速启停过程中出现基座共振问题。

　　从实际应用场景来看，这类机械臂可适配汽车零部件焊装工位的工件搬运、弧焊轨迹作业，3C电子生产线的精密元器件上下料，以及注塑机周边的取件、埋入作业，不同工况下可通过更换末端执行器实现功能切换，末端法兰采用标准ISO 9409-1-50-4-M6安装接口，可直接适配夹爪、焊枪、吸盘、打磨头等多种执行元件，无需额外制作过渡转接板，减少集成环节的加工工作量。

　　结构设计层面，六个关节均采用伺服电机配合精密谐波减速器的传动方案，其中腰座关节（J1轴）可实现±180度回转，大臂摆动关节（J2轴）摆动范围覆盖-120度到+85度，小臂摆动关节（J3轴）摆动范围为-100度到+120度，手腕部分三个回转关节（J4、J5、J6轴）分别可实现±360度、±120度、±360度的回转，全关节的运动范围设计避开了机构死点，在常规作业姿态下不会出现关节限位触发的情况，同时关节内部的走线采用中空结构设计，动力线、编码器线从关节中心穿过，避免大角度回转时线缆出现拉扯、磨损问题，延长线缆使用寿命。

　　臂体部分采用铸铝合金一体成型结构，在保证结构刚性的前提下尽可能降低臂体自重，整机自重控制在150kg左右，大臂与小臂的壁厚经过拓扑优化，在应力集中的关节连接位置做了加厚加强筋处理，非受力区域做了减重槽设计，平衡了刚性与自重的矛盾，可实现最高2m/s的末端运动速度，重复定位精度控制在±0.03mm以内，满足绝大多数工业场景的精度要求。关节处的密封结构采用双唇形密封圈，防护等级达到IP65，可适配有切削液飞溅、粉尘较多的加工车间环境，避免杂物进入关节内部损坏减速器与轴承。

　　安装边界方面，底座安装时需要预留至少300mm的周边操作空间，用于电气接线与日常维护，机械臂全伸展状态下的最大回转直径为2.8米，生产线布局时需要在该范围内设置安全防护栏，避免人员误入作业区间发生碰撞风险。电气接口集中布置在底座侧面，包含动力接口、编码器接口、IO通讯接口，集成时可直接对接标准工业控制柜，无需额外改接线缆。手腕部分的负载能力为10kg，可适配多数常规末端执行器加工件的总重量要求，在满负载工况下可实现连续8小时稳定运行，关节减速器的额定寿命满足2万小时以上的工业使用需求。

　　在设计细节上，各关节的限位位置均设置了硬限位块与软限位双重保护，当控制系统出现异常时，硬限位块可阻挡关节超行程转动，避免臂体与周边设备发生碰撞，同时关节处预留了零点标定接口，日常维护更换减速器后可快速完成零点校准，减少设备停机调试时间。臂体表面采用橘纹烤漆处理，既可以避免生产过程中剐蹭掉漆，也能减少光线反射对周边视觉检测设备的干扰，适配带视觉定位的自动化作业场景。
