户外立式燃气烧烤炉结构设计三维作品

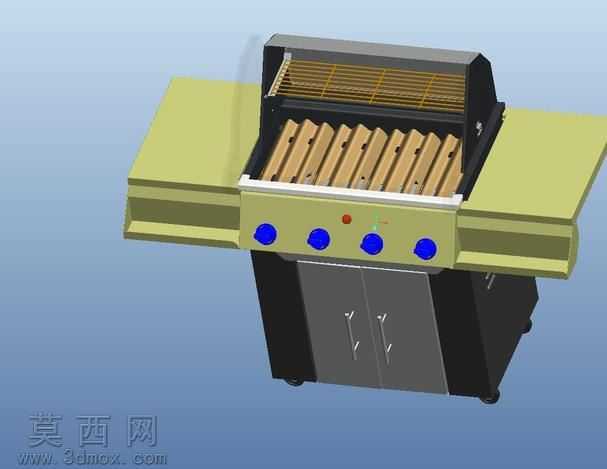

本作品为户外立式燃气烧烤炉的三维建模设计成果，建模阶段依托Pro/ENGINEER R5.0平台完成全参数化结构搭建，首先对产品的整体功能分区进行拆解规划，将烤炉划分为顶部烧烤腔体、中部操控台、两侧置物延展台、下部储物柜体四大核心模块，逐一完成各部件的特征绘制与装配约束。建模过程中严格遵循实际产品的尺寸比例逻辑，对炉盖的开合铰接结构、炉头的燃气通道路径、操控旋钮的档位限位结构、侧台的折叠支撑结构均做了精准的特征还原，所有部件间的装配间隙、干涉检查均在软件内完成校验，确保结构逻辑符合实际生产装配的可行性。材质渲染阶段针对不同部件的物理属性做了对应的材质球调配：顶部炉盖采用哑光深绿耐高温金属材质，模拟户外烤炉常用的喷塑防锈外壳质感；两侧置物台赋予浅原木纹理材质，还原实木操作台的温润视觉效果，同时添加轻微的表面凹凸纹理提升真实感；中部操控面板采用拉丝不锈钢材质，搭配四个黄铜质感的调节旋钮，还原金属部件的反光与磨砂质感差异；下部柜体采用黑白色金属柜体搭配木纹柜门的组合材质，边缘添加细微的倒角高光模拟金属板材的折边工艺，柜体底部设置可调支撑脚结构，还原实际产品的调平功能。设计思路上围绕户外烧烤的使用场景做了针对性优化，双侧延展置物台可临时放置食材与调料工具，中部操控区将旋钮前置排布，方便用户站立操作时调节火力大小，下部封闭柜体可容纳燃气罐与烧烤配件，兼顾使用便利性与外观整体性，整体模型布线规整，特征层级清晰，可直接用于产品外观展示、结构验证以及后续的工程图导出工作。
