橄榄树振动采收作业装置结构设计

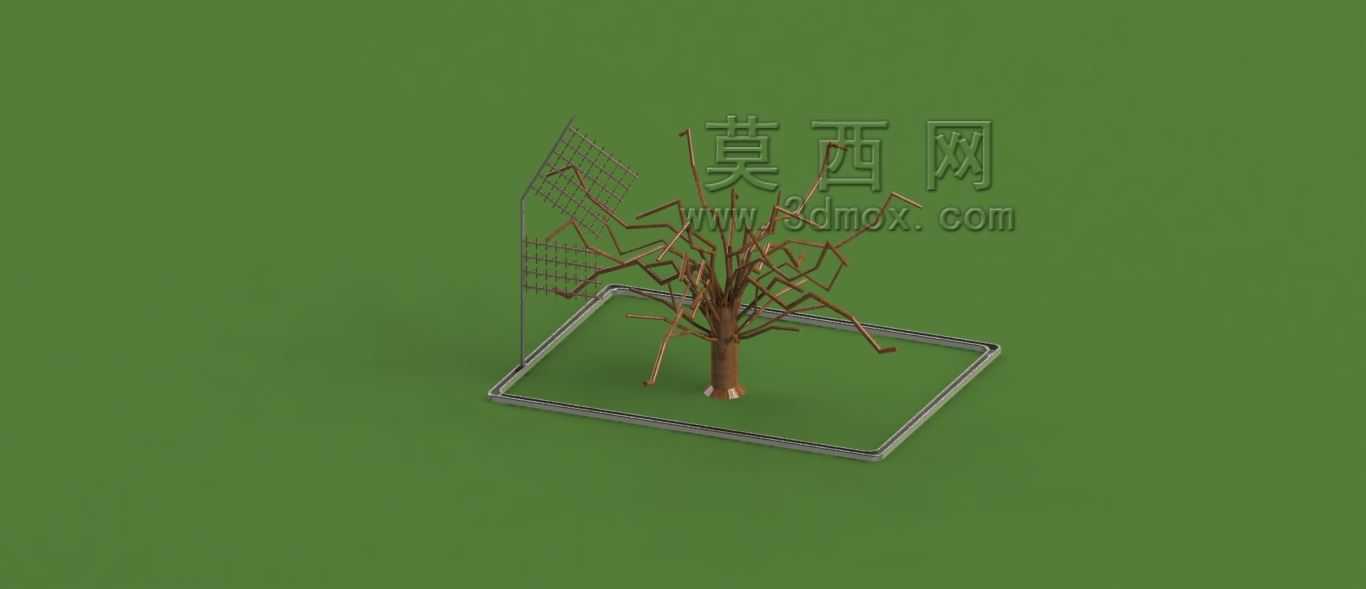

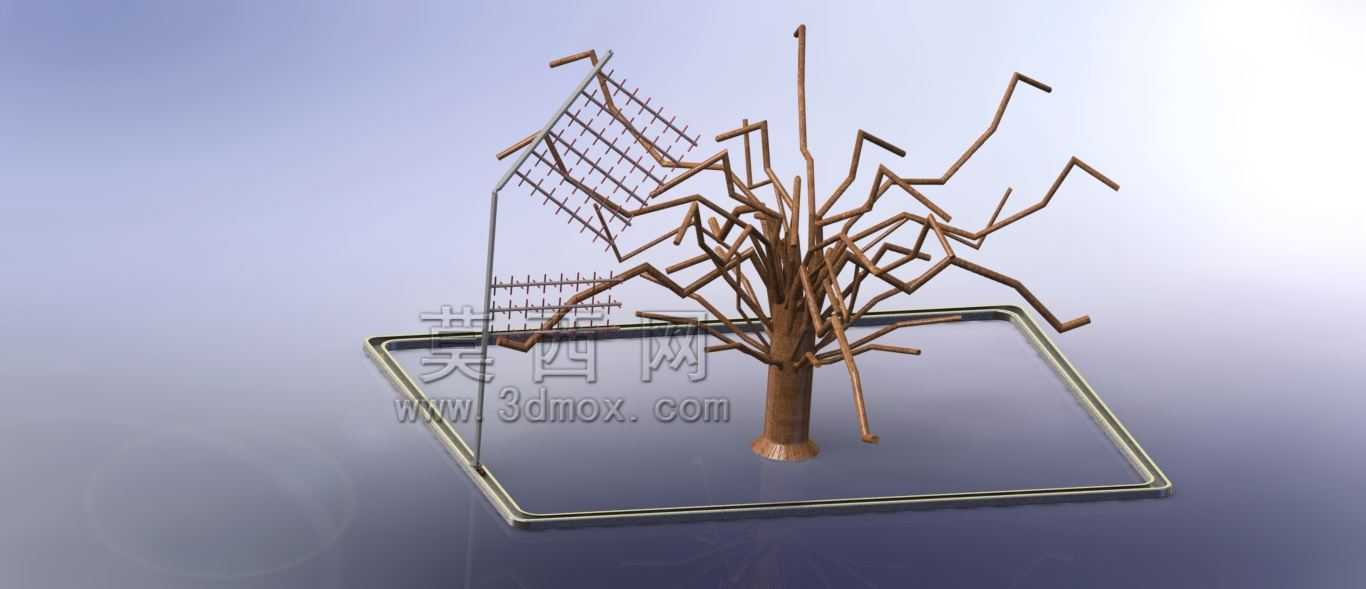

　　该装置针对丘陵山地橄榄种植场景的采收痛点设计，适配成年结果橄榄树的冠幅范围，整体采用框式合围结构，作业时可围绕单株橄榄树形成闭合作业区间，避免采收过程中橄榄果散落至作业范围外，降低后续果实收集的人工投入。装置核心作业部件为多组可调角度的柔性击打叉，叉体采用尼龙类软质工程材料制作，作业时通过往复振动触碰橄榄树枝条，依靠适宜的振动频率让成熟橄榄果从果柄处脱落，不会对橄榄树的结果枝、皮层造成机械损伤，保障次年果树的结果能力，解决了传统重型采收设备易伤树、小工具采收效率低的实际问题。

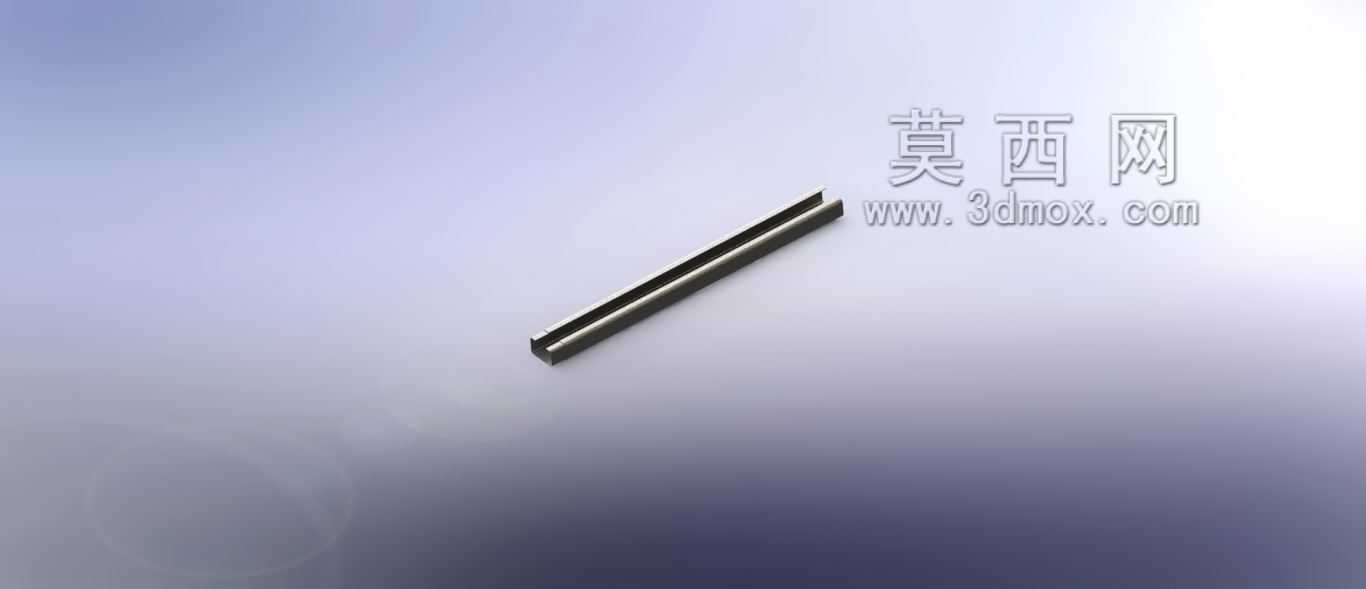

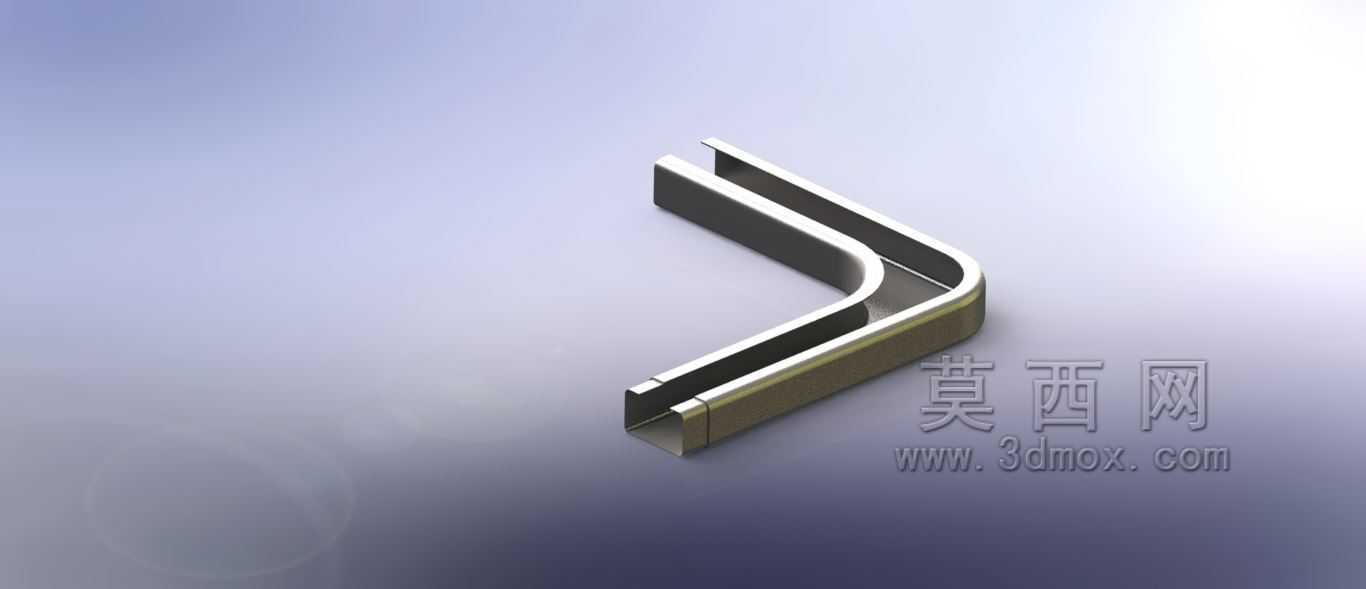

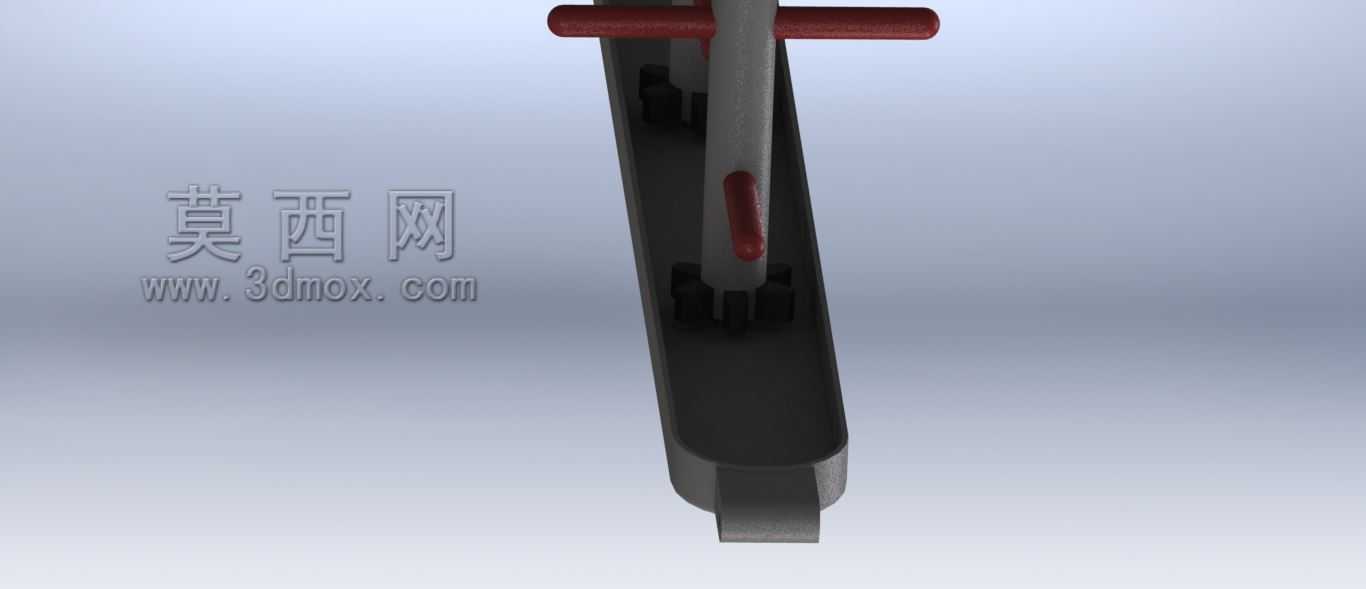

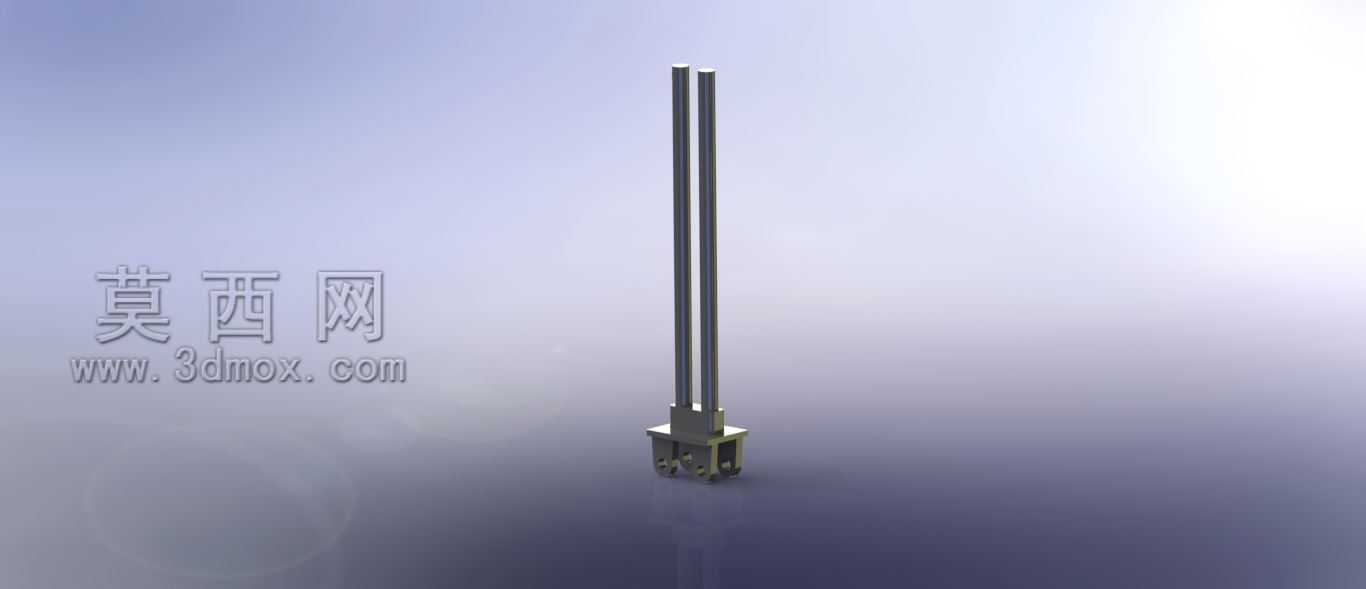

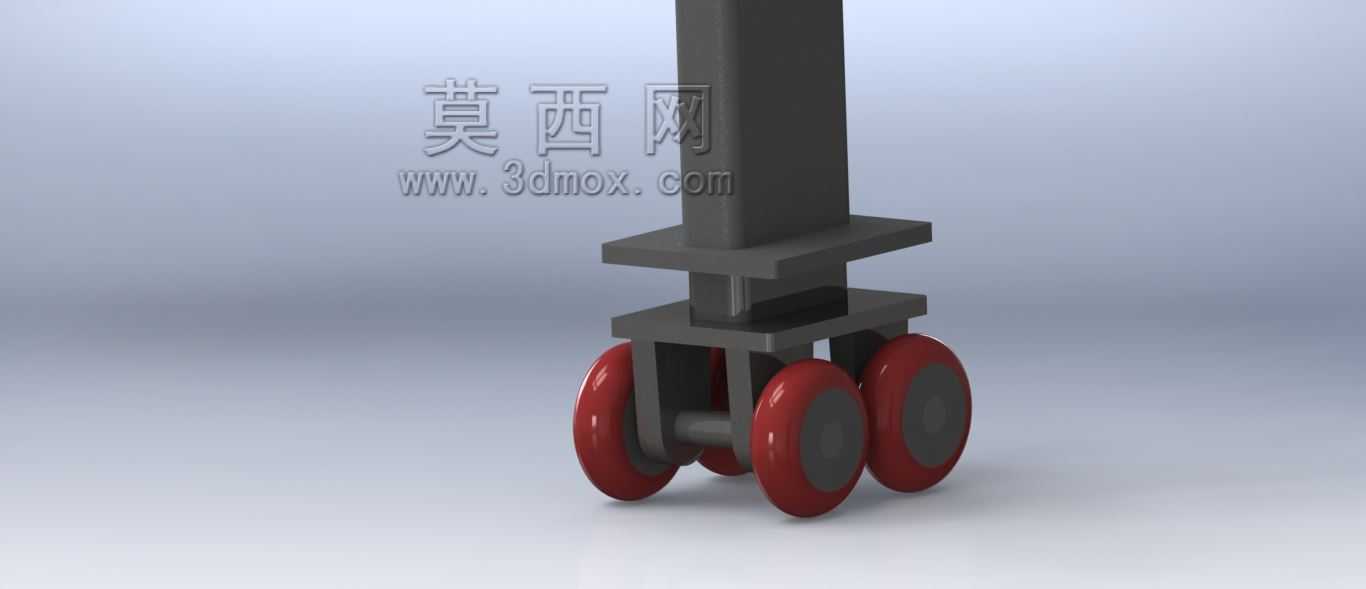

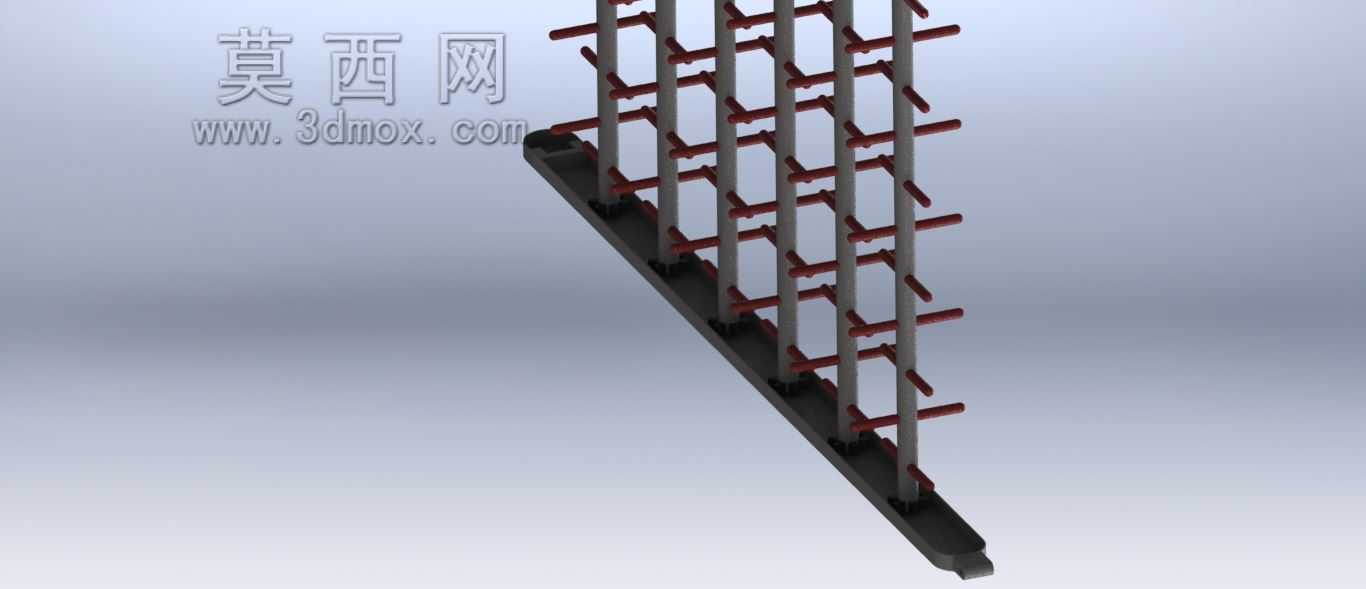

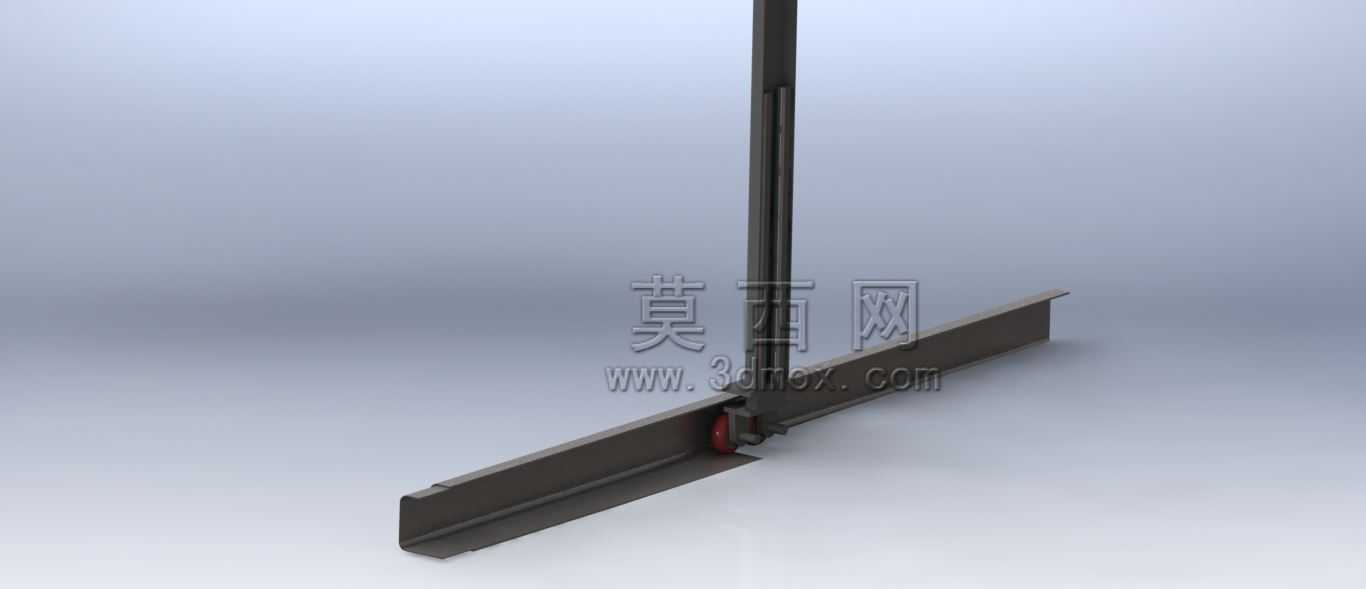

　　从结构布局来看，装置底部为矩形承载底座，底座边框采用轻量化型材拼接，四角预留脚轮安装位，可根据作业地块的平整程度选配窄轮或者宽幅支撑脚，在坡地作业时可锁定支撑脚保证整机稳定性，平地转场时可通过脚轮快速推移，单名操作人员即可完成设备的移位与对位作业。底座上方的竖向支撑臂采用分段式连接结构，可根据不同橄榄树的树高调整支撑臂的伸出长度，适配从3米到6米不同高度的结果橄榄树作业需求，支撑臂上预留多组安装孔位，操作人员可根据果树的冠幅疏密程度增减击打叉的安装数量，也可沿着支撑臂的滑轨调整每组击打叉的竖向位置，让击打叉的作业范围完全覆盖果树的结果层。

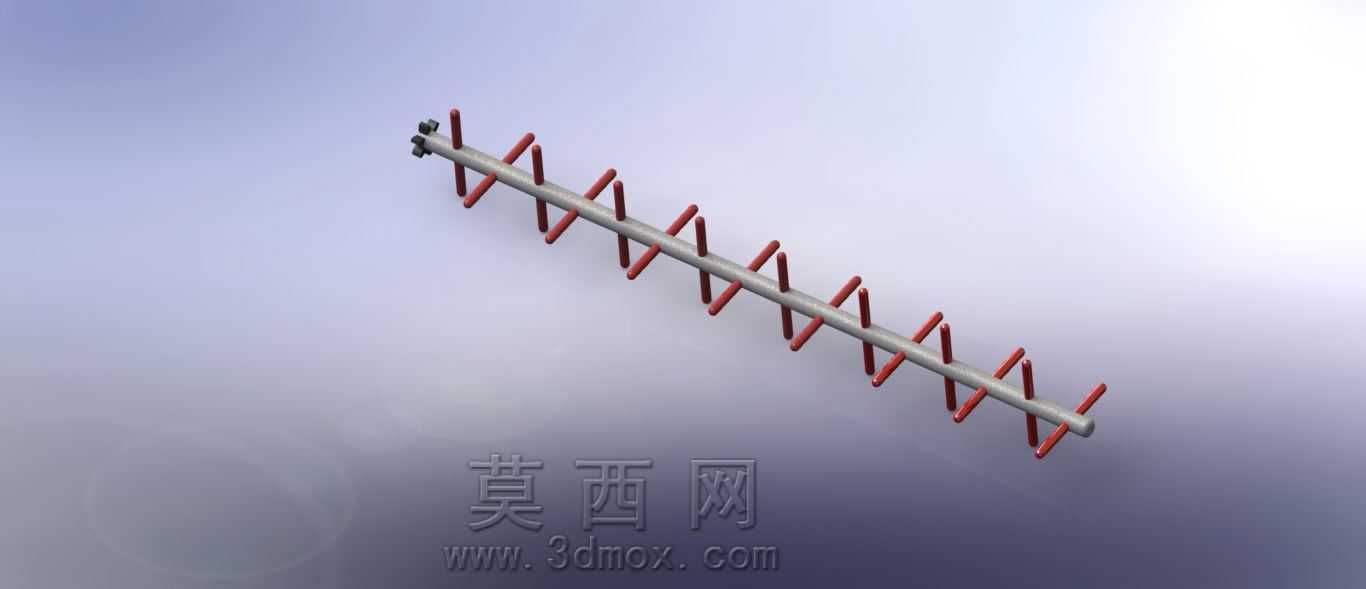

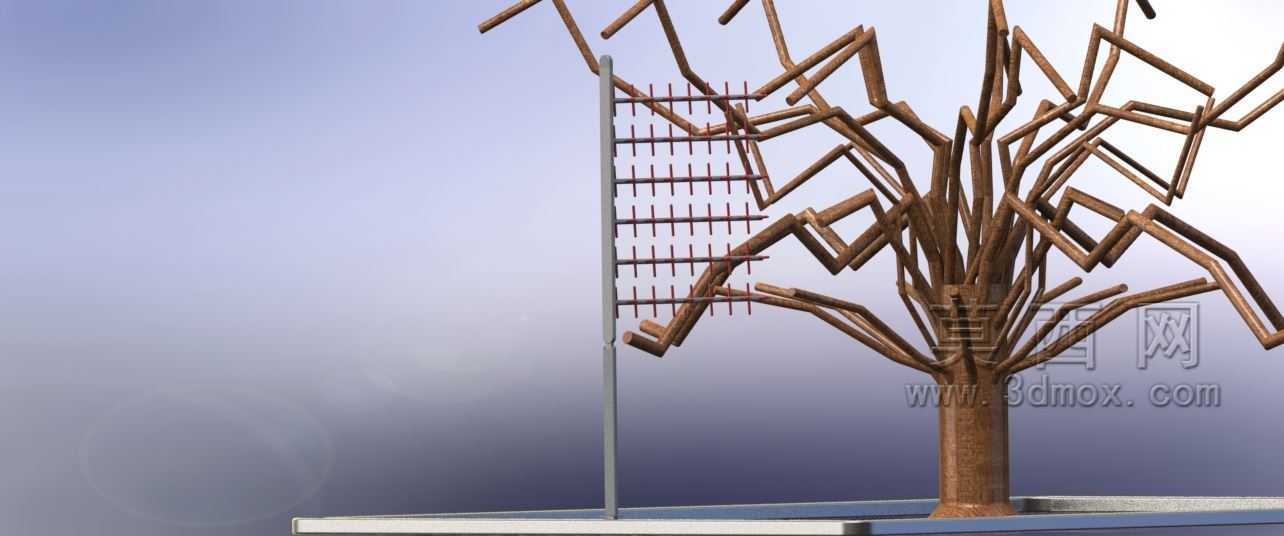

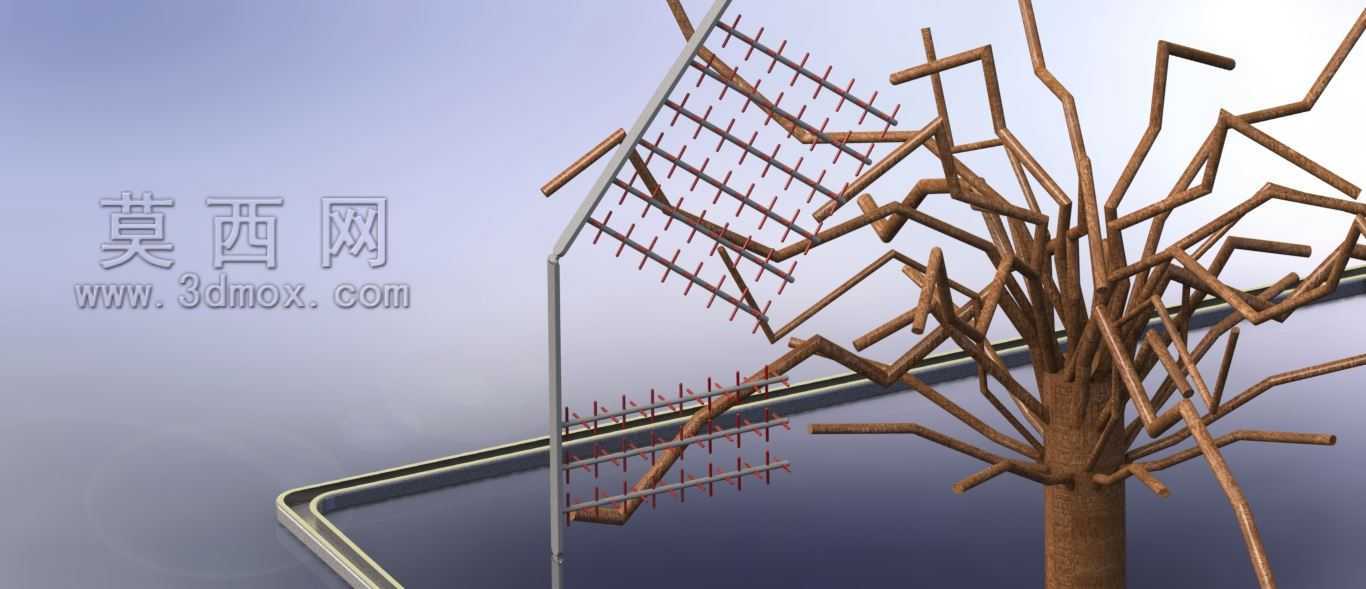

　　每组击打叉都带有独立的角度调节关节，可根据橄榄树枝条的生长走向调整叉体的倾斜角度，让叉齿能够伸入冠层内部触碰结果枝，避免出现冠层内部果实漏采的情况。击打叉的振动驱动模块集成在支撑臂的中部位置，采用低功耗电机驱动，可通过调节输出转速调整击打频率，针对不同成熟度、不同挂果密度的橄榄树匹配对应的振动参数，对于挂果密集、果柄韧性强的果树可适当提高振动频率，对于挂果量少、枝条偏细的果树可降低频率，减少对枝条的不必要扰动。

　　装置的合围框架采用可开合式铰链结构，对位果树时可将框架一侧打开，推移至果树主干位置后再闭合框架锁定，不需要挪动果树周边的灌溉设施或者地表覆盖物，适配橄榄园常见的种植垄距与株距要求，不会因为设备尺寸过大无法进入种植行作业。框架底部预留收集网的挂接点位，作业前可将透气收集网挂接在框架内侧的挂扣上，脱落的橄榄果会直接顺着收集网滑到底部的集料槽内，不需要额外在树下铺设收集布，进一步压缩采收作业的准备时间。

　　在结构细节设计上，所有与枝条接触的部件都做了圆角钝化处理，没有尖锐的棱角，避免作业过程中剐蹭树皮或者勾挂叶片；设备的电气控制模块集中安装在底座一侧的防水盒内，操作按钮布局简洁，操作人员经过简单讲解即可掌握参数调节与设备操作方法，不需要专业的机电维护背景；整机的连接部件全部采用快拆式结构，日常维护更换易损件时不需要专用工具，在果园现场即可完成击打叉、传动件的更换作业，降低设备的使用维护门槛。

　　该装置的作业效率可覆盖传统人工采收的数十倍，单台设备单日可完成近四十株成年橄榄树的采收作业，仅需1到2名操作人员配合即可完成全部流程，不需要大量人力攀爬果树或者持杆敲打，降低了橄榄采收环节的高空作业风险，同时也减少了采收过程中的果实碰损率，保证采收橄榄的外观品质，适配油用橄榄、鲜食橄榄的不同采收要求。设备的整体重量控制在单人可推移的范围内，不需要配套大型牵引动力，适合南方丘陵地区零散种植、地块不规整的橄榄种植园使用，也可经过简单参数调整适配其他核果类乔木林果的采收作业。
