V8内燃机平面曲轴动力传动结构

　　在大排量高性能内燃机的开发流程中，曲轴作为核心动力转换部件，其结构形式直接决定了整机的动力输出特性、振动水平与布置边界。平面曲轴是V型八缸发动机的经典结构方案之一，区别于十字曲轴的错拐布置，平面曲轴的所有连杆轴颈均处于同一平面内，这种结构从根源上改变了曲柄连杆机构的运动规律，适配高转速取向的动力调校需求。

　　从实际应用场景来看，搭载平面曲轴的V8发动机多应用于高性能乘用车辆、赛道竞速车辆以及部分特种动力装备领域，这类场景对动力响应速度、高转速区间的功率输出持续性有明确要求。平面曲轴的结构特性使其能够实现更均匀的点火间隔，在高转速工况下的进排气效率更具优势，同时曲轴本身的转动惯量相较同排量十字曲轴更小，油门动作的动力传递延迟更短，能够满足激烈驾驶工况下频繁的转速升降需求。

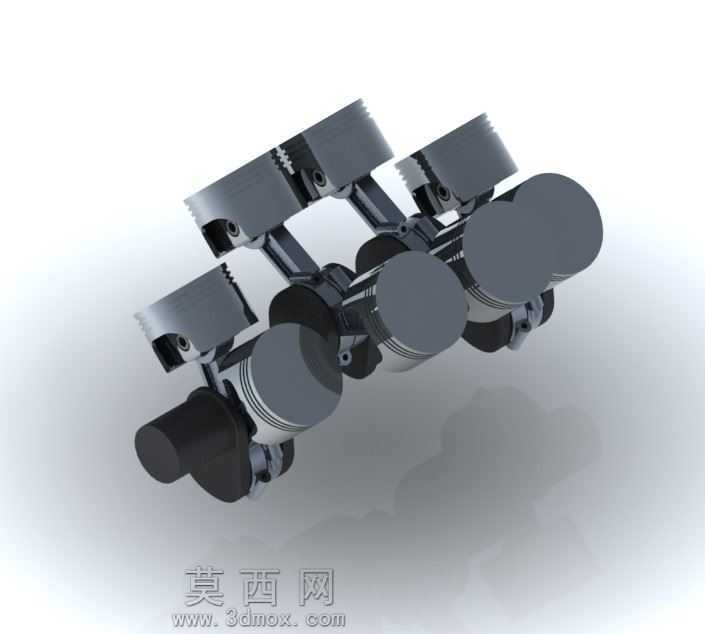

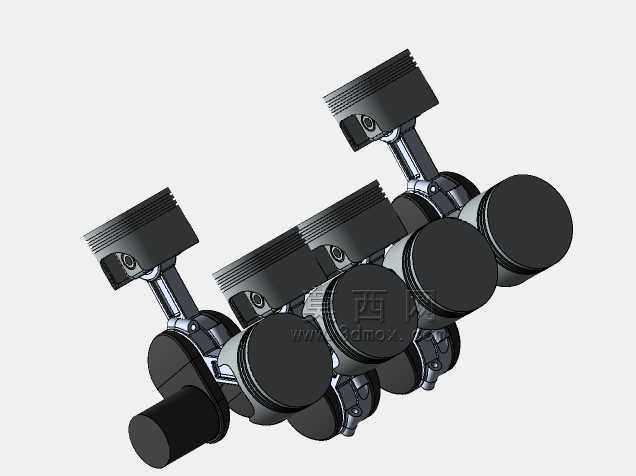

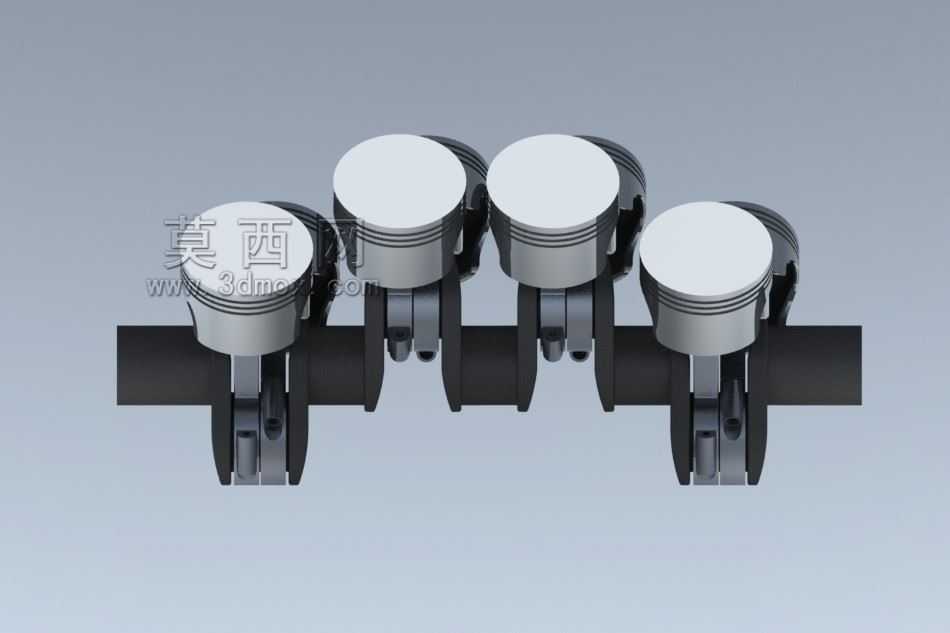

　　从功能特性层面分析，这套平面曲轴组件配套对应的活塞、连杆部件，共同组成内燃机的核心运动副。工作过程中，活塞承接燃烧室燃气爆发产生的直线往复推力，通过连杆将作用力传递至曲轴的连杆轴颈，最终由曲轴将直线运动转换为旋转运动，向外输出扭矩。平面曲轴的曲柄销采用成对共面布置，同侧两个气缸的连杆安装在同一轴颈位置，这种布置能够大幅简化曲轴的加工工艺路径，减少曲轴本体的不平衡量来源，在做动平衡校正时，需要调整的平衡块位置更规整，更容易实现高转速下的低振动运行。

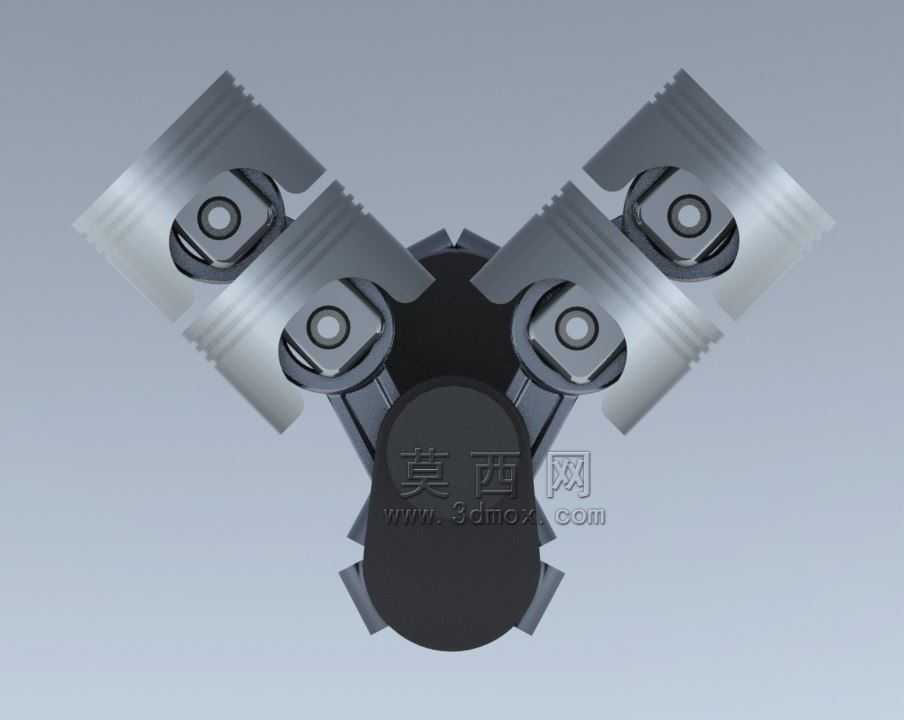

　　设计思路上，这套平面曲轴结构充分考虑了V型气缸的夹角匹配关系，曲轴的主轴颈尺寸、连杆轴颈的宽度与油道开孔位置，均适配对应排量V8发动机的缸心距与连杆大头尺寸。曲轴的平衡块采用对称式布置，针对平面曲轴特有的二阶振动问题，平衡块的配重经过精确计算，在不额外增加曲轴整体重量的前提下，尽可能抵消往复运动部件产生的惯性力。油道设计采用斜向贯通的钻孔结构，能够将主油道的压力润滑油持续输送到连杆轴颈表面，在轴颈与连杆瓦之间形成稳定的油膜，避免高负荷工况下出现干摩擦。活塞部分采用轻量化设计，裙部的型线经过匹配优化，能够在气缸套内实现稳定的往复导向，活塞环槽的位置与尺寸适配对应的气环、油环安装需求，保证燃烧室的密封效果与机油控制能力。

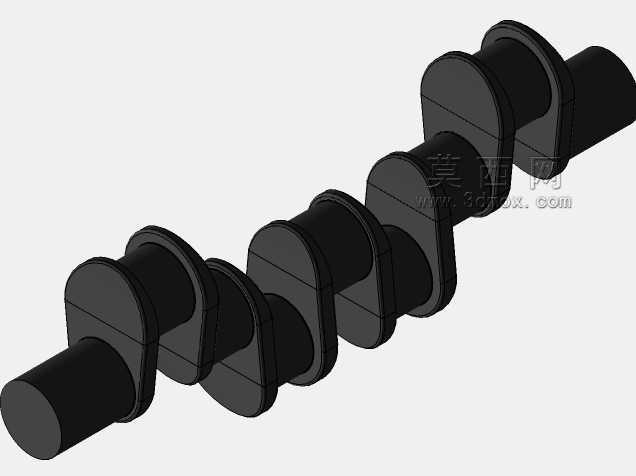

　　从安装边界与尺寸配合来看，这套曲轴的主轴颈直径、轴向定位尺寸均严格匹配对应发动机缸体的主轴承座孔参数，安装时不需要额外改动缸体的主轴承盖结构。曲轴的前端输出端预留了正时齿轮、减振器的安装定位面与键槽，后端则匹配飞轮与曲轴后油封的安装尺寸，整体轴向长度控制在V8发动机的常规布置区间内，不会与缸体前端的正时罩壳、后端的变速箱壳体产生安装干涉。连杆的大小头中心距、大头孔径与曲轴连杆轴颈、活塞销的尺寸形成精准配合，装配时连杆螺栓的拧紧力矩按照对应材料的屈服强度设定，能够承受高转速下的往复惯性力与燃气爆发压力。

　　在实际的结构验证过程中，这类平面曲轴结构需要通过扭转疲劳测试、动平衡测试、油道流通性测试等多项验证环节，确保在额定最高转速下，曲轴的弯曲变形量、扭振振幅均控制在设计允许范围内。相较于十字曲轴结构，平面曲轴的排气脉冲更均匀，在匹配等长排气歧管时，能够更充分地利用排气惯性效应提升充气效率，这也是很多高性能动力单元选择平面曲轴方案的核心原因之一。同时，平面曲轴的结构更紧凑，整体重量更轻，对于整车的前后轴荷分配也有一定的正向帮助。在建模过程中，所有配合面的尺寸公差、形位公差均按照内燃机设计的行业标准设定，主轴颈与主轴承孔的配合间隙、连杆轴颈与连杆瓦的配合间隙均处于合理区间，能够保证冷启动与全负荷热机状态下的可靠润滑与运转。
