波纹可弯曲柔性软管三维结构设计

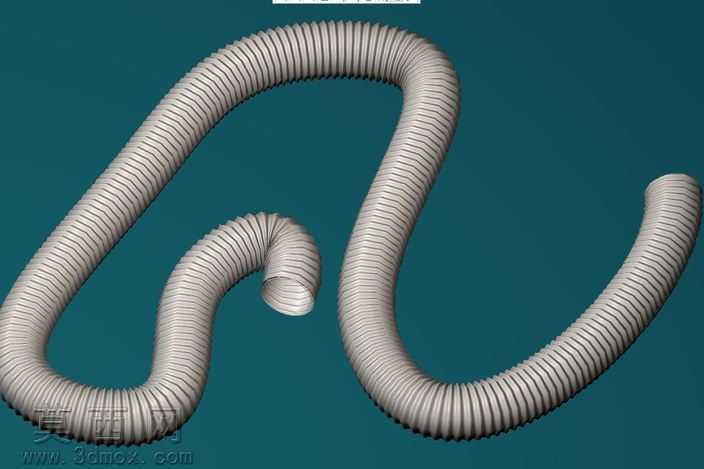

本作品为柔性波纹软管的三维参数化建模成果，建模过程依托参数化设计逻辑完成，首先通过草绘定义软管的中心走向轨迹，轨迹采用多段平滑过渡的样条曲线绘制，模拟软管自然弯曲的S形排布形态，保证管路走向无生硬折角，符合柔性管件实际使用中的弯曲特性。建模时采用扫描特征作为核心构建方式，首先绘制环形的软管截面轮廓，截面尺寸匹配常规波纹软管的管径参数，沿预先绘制的中心轨迹完成基础管体的扫描生成，随后构建管体表面的环形波纹结构：通过在扫描路径上建立等距分布的基准面，在每个基准面上绘制波纹的凸起轮廓，采用阵列特征将单组波纹轮廓沿中心轨迹均匀排布，再通过扫描混合特征将所有波纹轮廓与基础管体进行布尔合并，最终形成连续的环形波纹外壁结构。材质渲染阶段，为管体赋予哑光浅灰色硬质塑料材质，调整材质的粗糙度参数模拟PVC或PP类塑料管材的表面质感，对波纹的凸起边缘添加轻微的高光反射效果，还原真实软管表面的光影层次；背景采用低饱和度的深青色纯色背景，通过三点布光方式打光，主光源从模型左上方投射，突出波纹结构的凹凸立体感，辅助光源从右侧补光消除暗部死黑，顶光勾勒管体的整体轮廓，让模型的弯曲形态与波纹细节清晰呈现。结构设计上，每一圈环形波纹都预留了均匀的形变间隙，保证软管在沿中心轨迹弯曲时，波纹的凸起部分不会发生结构干涉，可实现大角度的弯折形变，同时管体的内壁保持平滑连续，不会因为外壁的波纹结构影响内部介质的流通效率。设计过程中采用参数化关联的方式，将波纹间距、波纹凸起高度、管体内径、中心轨迹曲率等参数与草绘尺寸进行绑定，可通过修改对应参数快速调整软管的规格尺寸与弯曲形态，适配不同的管路排布场景，无需重新搭建建模流程，大幅提升了模型的复用性与修改效率。模型整体结构完整，细节还原度高，波纹的排布均匀规整，弯曲过渡自然流畅，既还原了柔性波纹软管的外观特征，也通过参数化设计保证了模型的工程实用性，可用于管路排布演示、产品结构展示、虚拟装配场景搭建等多种用途。
