外六角全螺纹标准紧固件螺栓三维设计

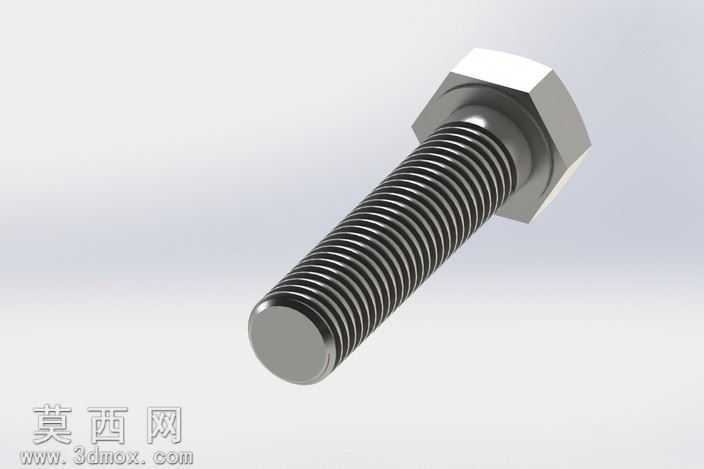

本作品为外六角头全螺纹螺栓的三维参数化设计成果，建模阶段严格遵循普通螺纹紧固件的通用尺寸规范，以SolidWorks为核心建模工具，采用自底向上的特征构建逻辑完成全流程设计。建模初期首先确定螺栓的公称直径、螺距、螺杆长度、六角头对边宽度、六角头厚度、头部倒角尺寸等核心参数，以右视基准面为草绘平面绘制六角头的正六边形截面，通过拉伸凸台特征生成六角头基体，随后对六角头上端面与下端面分别添加15度至30度的倒角特征，还原真实螺栓头部的工艺倒角结构，避免尖锐棱角的设计缺陷。螺杆部分以六角头下端面的中心为草绘基准点，绘制与公称直径匹配的圆形截面，拉伸生成等直径的螺杆基体，之后通过螺旋线/涡状线工具生成与螺距参数完全匹配的螺旋路径，以牙型截面轮廓沿螺旋路径进行扫描切除，生成连续完整的三角形外螺纹特征，螺纹收尾处采用渐消收尾处理，还原实际搓丝加工形成的螺纹端部过渡形态，避免螺纹特征在端面处出现生硬截断的失真问题。螺栓头部与螺杆的衔接位置添加标准的退刀槽结构，匹配实际机加工工艺的结构设计，同时在六角头与螺杆的过渡处添加圆角特征，降低应力集中系数，提升零件结构的力学合理性。材质与渲染阶段，为模型赋予高强度结构钢材质，调整金属材质的粗糙度、反射率与环境光遮蔽参数，还原钢制紧固件经表面氧化处理后的哑光银灰金属质感，螺纹牙底与牙顶的光影过渡自然，六角头的平面反光效果贴合金属机加工表面的视觉特征，渲染过程中添加柔和的环境漫反射光源，清晰呈现外螺纹的连续螺旋结构、六角头的棱角形态以及各部位的倒角、圆角细节，无过曝或暗部细节丢失问题。结构设计上完全符合普通外六角螺栓的通用装配逻辑，六角头的对边尺寸匹配标准扳手的夹持规格，全螺纹结构可适配不同厚度的被连接件锁紧需求，各部位尺寸比例协调，无结构干涉或尺寸失真问题，可直接用于机械装配场景的干涉检查、装配模拟、工装夹具设计配套以及紧固件选型的可视化展示，也可作为标准件库的基础模型，通过修改参数快速衍生不同规格的外六角螺栓模型，适配多样化的机械设计场景需求。
