手动式瓷砖推刀切割设备三维设计

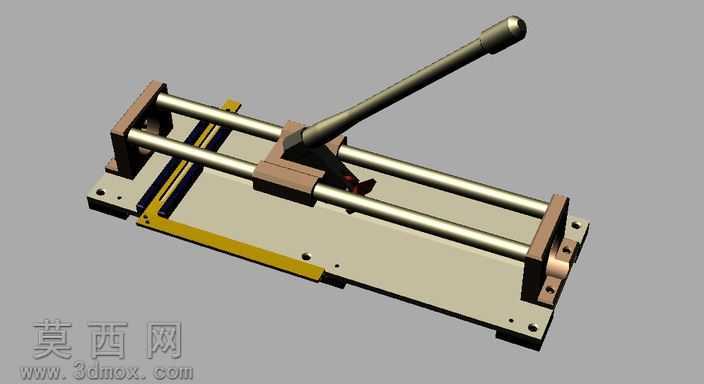

本作品为手动瓷砖推刀切割设备的三维建模设计，整体建模过程严格遵循机械设计的装配逻辑，先完成各个独立零件的参数化建模，再按照实际装配约束完成整体组装，确保各运动部件的活动范围与实际设备完全一致。建模阶段对设备的各个结构进行了精细化还原：底座采用加厚板式结构设计，建模时还原了底座上的定位孔、刻度标识槽以及侧边的靠尺安装位，保证瓷砖放置时的定位精度；两根平行的光轴导轨采用圆柱特征建模，还原了导轨两端与固定支座的装配关系，导轨表面做了金属镀铬质感的材质处理，呈现出光滑耐磨的金属特性；滑动切割座部分还原了内部的直线轴承配合结构，确保滑动座可以沿着导轨顺畅平移，操作手柄采用符合人体工学的弯折造型，手柄末端做了防滑纹理的细节处理，材质上区分了金属杆身与防滑握把的不同质感；切割刀头部分还原了硬质合金刀轮的安装结构，以及压断瓷砖的压脚结构，精准复刻了手动推刀“划切-压断”的核心工作逻辑。渲染阶段采用了中性灰色背景突出设备主体，对不同部件赋予了差异化的材质：底座主体采用米黄色工程塑料材质，呈现出哑光耐磨的质感；导轨、固定支座、操作杆等金属部件采用不同粗糙度的金属材质，区分出铸铁支座的厚重磨砂质感、光轴的亮面镀铬质感、操作杆的半哑光金属质感；靠尺部分采用蓝色工程塑料材质，与主体形成清晰的视觉区分。设计思路上围绕手动瓷砖切割的实用需求展开，整体结构无多余冗余设计，所有部件都服务于精准定位、顺畅滑动、稳定压断的核心功能，通过三维建模完整验证了各部件的装配干涉情况，确保滑动座全程移动无卡滞，压脚下压时受力均匀，能够满足家装施工中瓷砖精准切割的使用需求，模型结构完整，可直接用于结构展示、教学演示以及相关手动工具的设计参考。
