手持香槟礼盒的卡通小猪玩具注塑模具

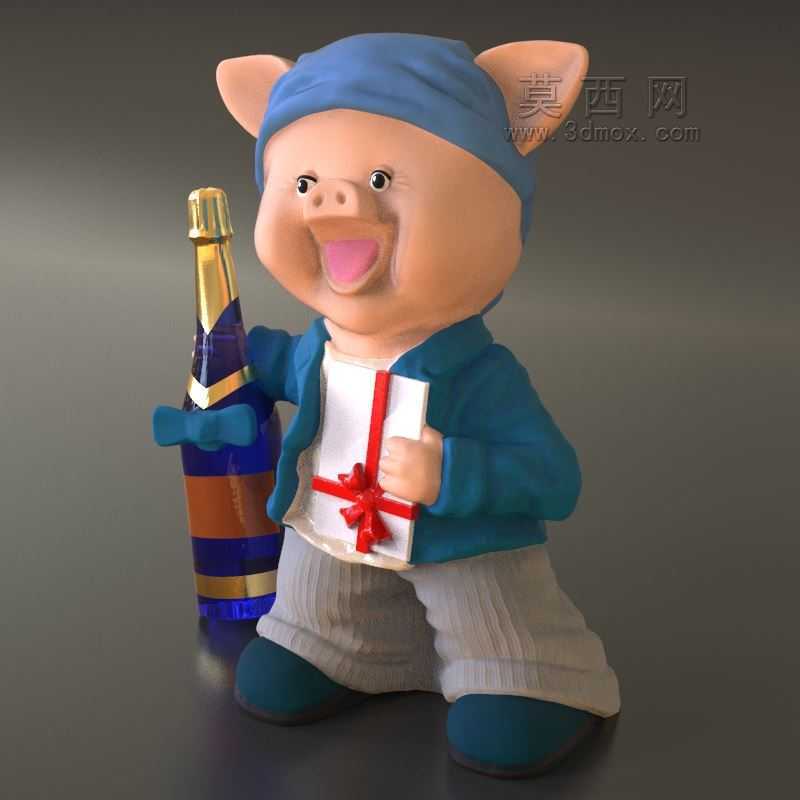

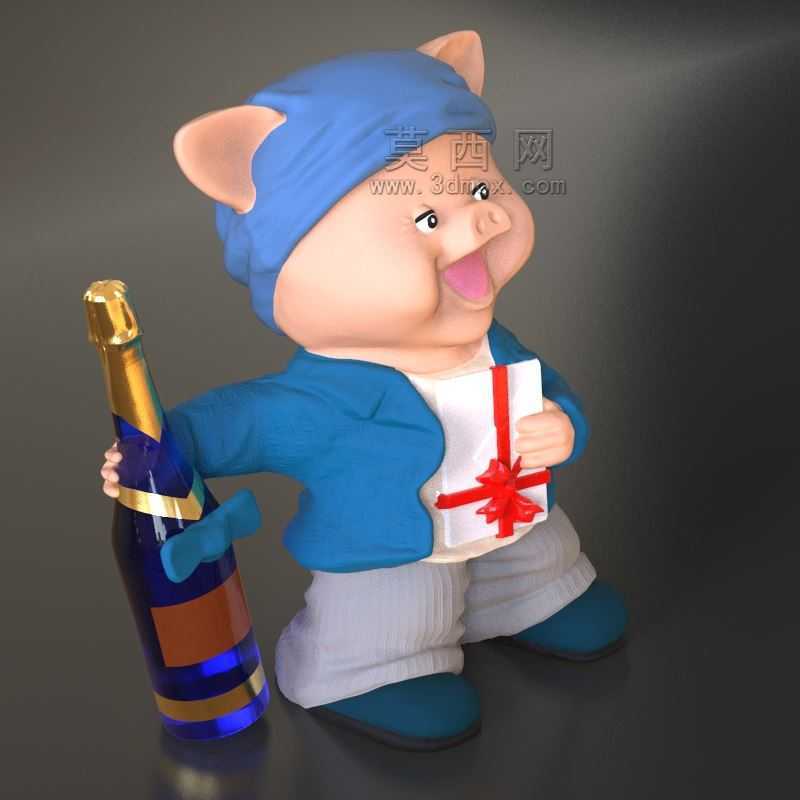

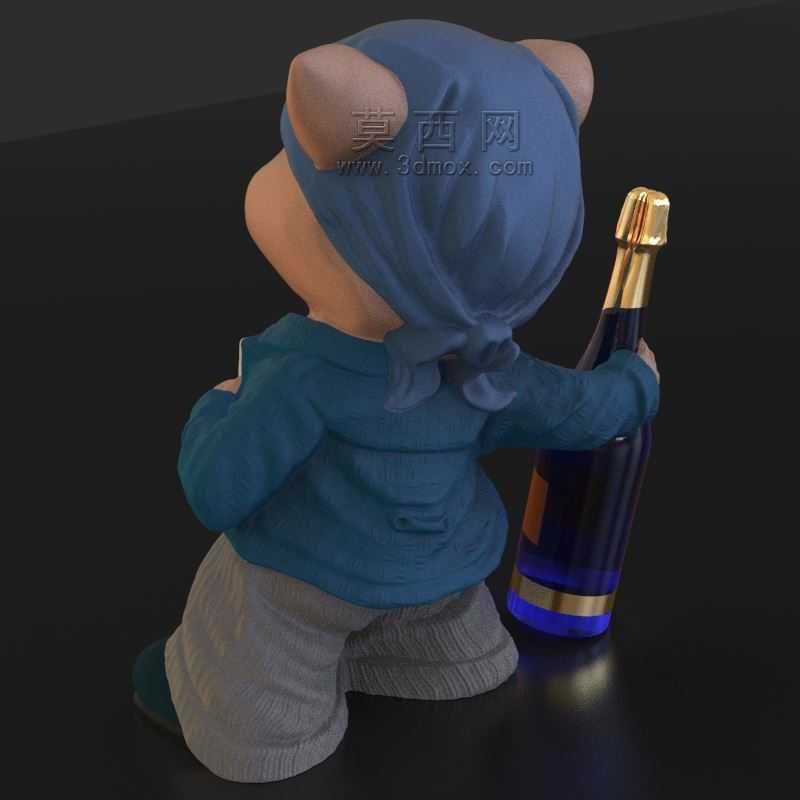

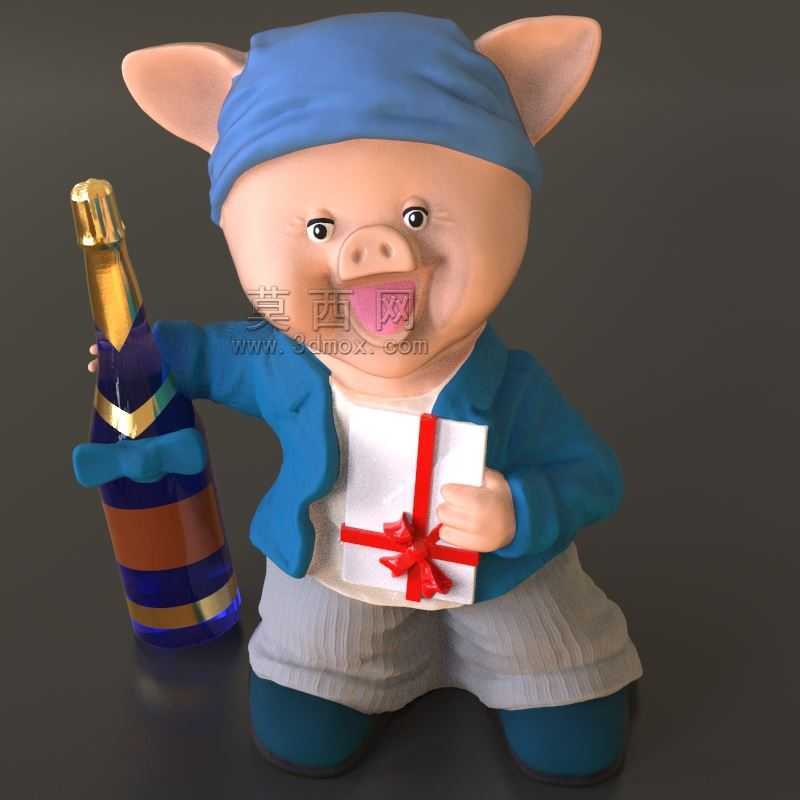

　　这套模具对应的成品是面向潮玩摆件、节日礼品场景开发的卡通小猪造型装饰件，这类产品常作为节庆活动伴手礼、桌面装饰摆件、盲盒系列周边投放市场，对外观细节还原度、曲面顺滑度、合模线隐蔽性都有较高要求，直接影响成品的喷涂上色效果与终端售卖品相。

　　从产品功能特性来看，成品为一体式实心注塑摆件，无需额外装配活动结构，整体重心集中在下肢区域，放置在平面上可保持稳定不倾倒，手持的香槟瓶、礼盒部件与主体躯干为一体成型结构，不存在拼接缝隙，避免了后续组装工序带来的公差累积问题，也能减少运输过程中部件脱落的损耗。小猪面部的表情细节、头巾的褶皱纹理、外套的衣摆弧度、香槟瓶的分层色彩分界、礼盒的丝带蝴蝶结造型，都需要在模具型腔加工时做到高精度还原，避免后续修模带来的工期延误。

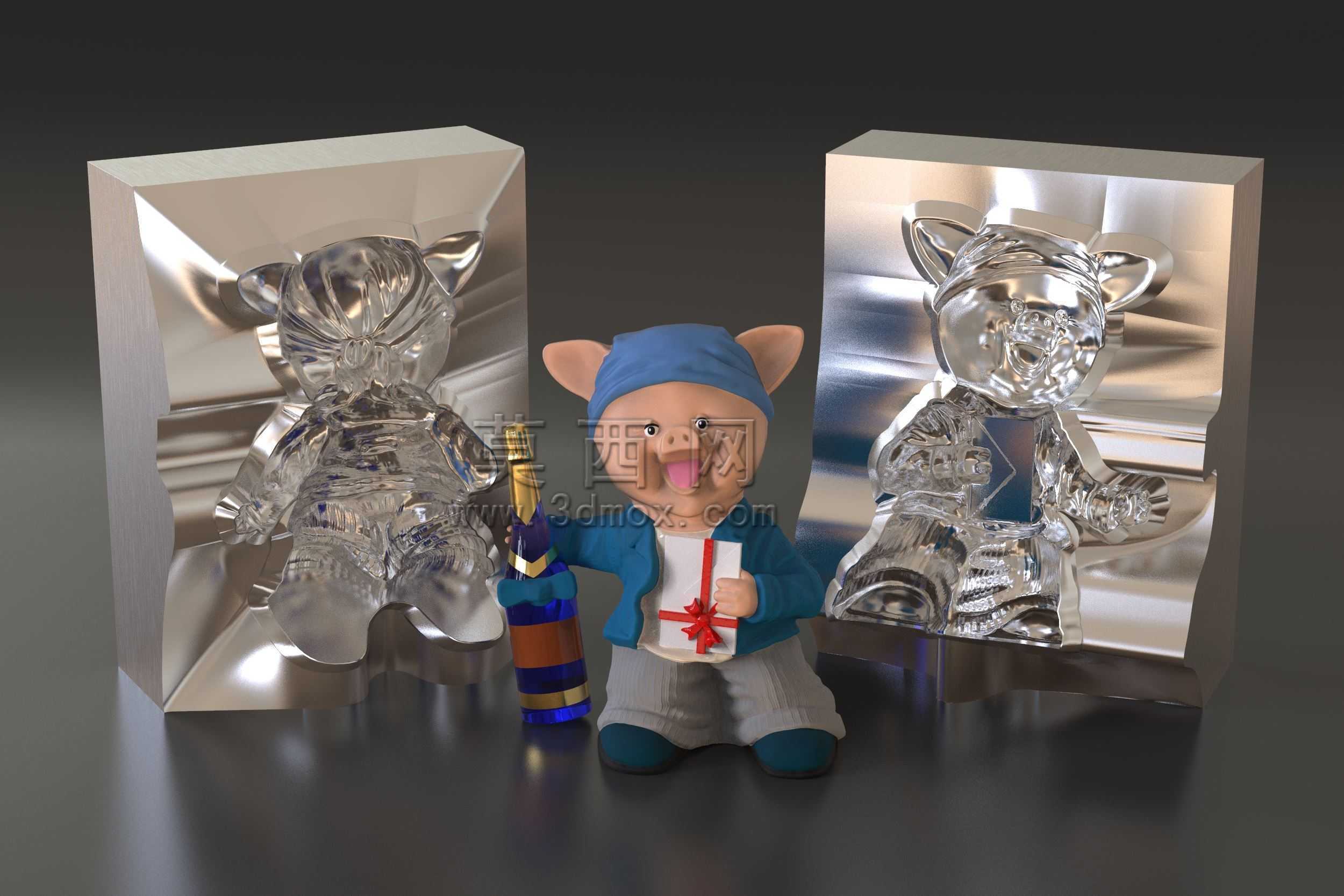

　　设计这套模具的过程中，首先要处理的是分型面的选择，由于产品整体曲面变化较多，头巾边缘、耳朵轮廓、手持物件的外凸结构都容易出现倒扣，需要结合脱模方向逐一排查拔模角度，所有外表面拔模斜度控制在1.5°到2°之间，既保证脱模顺畅不拉伤塑件表面，也不会让产品壁厚出现明显偏差。考虑到成品表面需要做多色喷涂处理，模具型腔表面需要做镜面抛光，粗糙度达到Ra0.8以下，减少后续喷涂时的橘皮、流挂缺陷。

　　模具的浇注系统选择了侧浇口进胶，浇口位置设置在产品底部与放置平面接触的隐蔽位置，进胶后熔料可以顺着躯干向头部、四肢、手持部件均匀填充，避免在面部、礼盒正面等外观区域出现熔接痕、气纹缺陷。冷却水路的排布围绕型腔、型芯的核心区域设置，水路间距控制在15mm到20mm之间，距离型腔表面8mm到12mm，保证成型周期内模温均匀，避免产品出现翘曲变形，尤其是小猪的耳朵、香槟瓶的细颈位置，壁厚相对较薄，需要针对性调整水路流量，防止局部冷却过快导致填充不足。

　　排气系统的设计重点放在了产品的轮廓边缘、蝴蝶结的缝隙、香槟瓶的底部区域，这些位置是熔料填充的末端，容易困气导致烧焦、缺胶，排气槽深度控制在0.02mm，既可以顺利排出型腔内的空气，又不会出现飞边毛刺，减少后续披锋处理的人工成本。顶出结构采用了顶杆+顶块组合的方式，在产品下肢的平面区域、香槟瓶的底部位置设置顶杆，顶杆端面与型芯表面齐平，避免顶出时在产品表面留下明显顶痕，影响外观质量。

　　从安装边界来看，这套模具适配常规160吨规格的卧式注塑机，模架采用标准龙记模架，整体长宽尺寸控制在350mm*400mm范围内，模具闭合厚度为280mm，最大开模行程320mm，满足注塑机的拉杆间距、容模厚度参数要求，不需要对设备做额外改造即可直接上机生产。模具的定位圈直径为100mm，主流道衬套口径匹配注塑机射嘴规格，安装时可以快速定位对准，减少上机调试时间。

　　在结构细节处理上，针对小猪头巾与头部衔接的圆角位置、外套与裤子的分界台阶位置，模具上做了0.3mm的圆角过渡，避免应力集中导致的模具开裂，也让成品的线条过渡更自然，不会出现尖锐棱角带来的安全隐患。礼盒上的丝带凸起高度为1.2mm，对应的模具型腔凹槽深度做了0.05mm的预留收缩量，考虑到ABS材料的成型收缩率在0.5%左右，所有尺寸都按照收缩比例做了补偿，保证成型后的产品尺寸符合设计公差要求，后续做移印、喷涂工序时可以精准对位。

　　这套模具在设计阶段就同步考虑了量产的稳定性，所有易磨损的型芯、型腔镶件都采用了标准化快换结构，生产过程中如果出现局部磨损，可以快速更换镶件，不需要整套模具拆模维修，大幅降低停机维护时间。同时模具上设置了明确的锁模扣、强制复位结构，避免合模时顶针未复位导致的模具撞损，提升生产过程中的安全性。
