端盖注塑成型模具结构设计方案

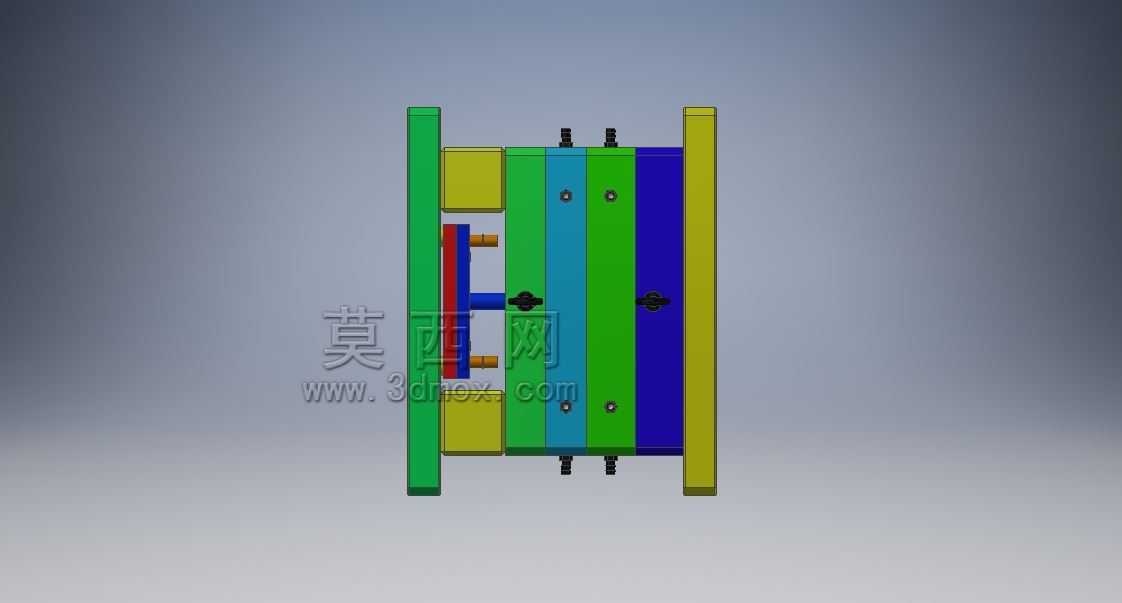

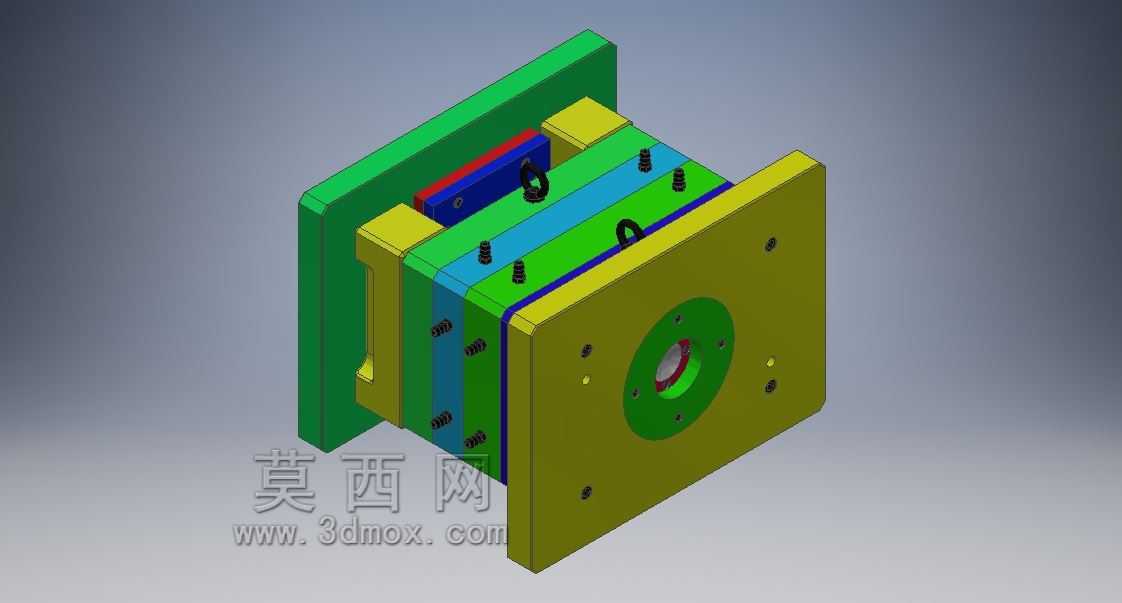

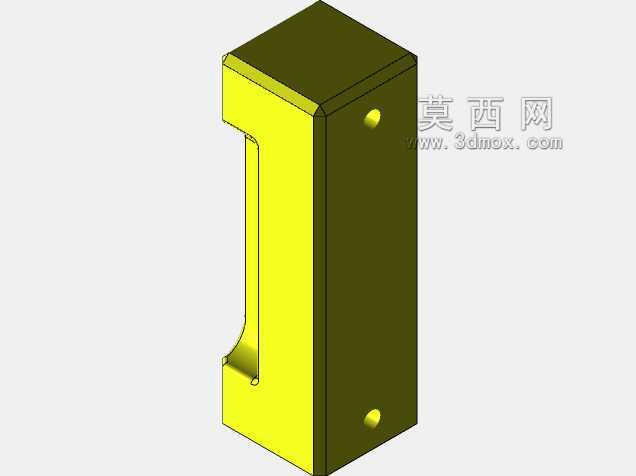

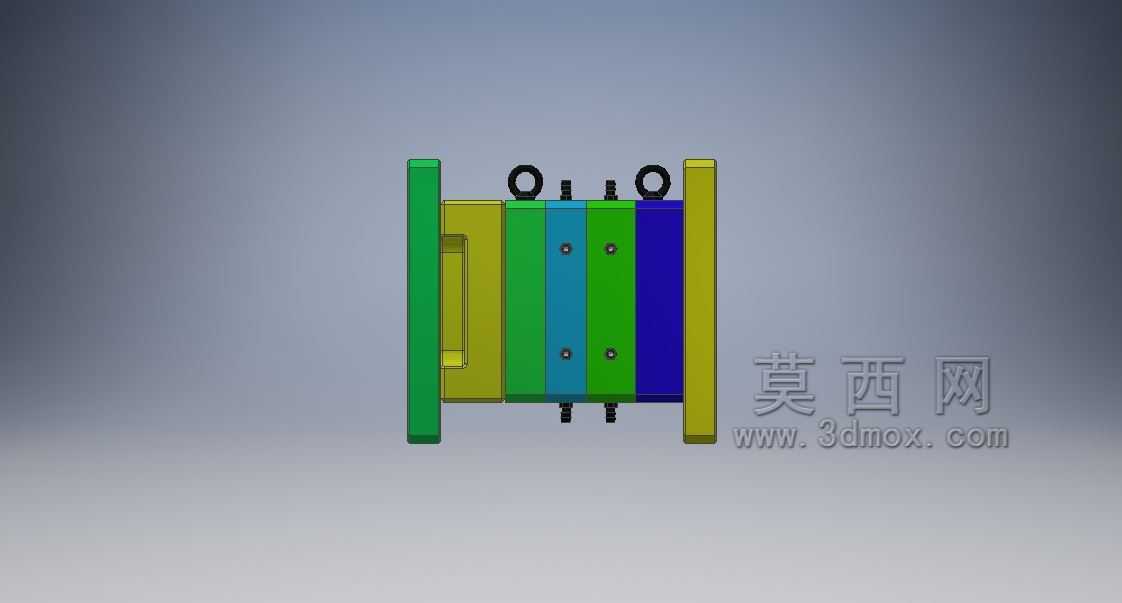

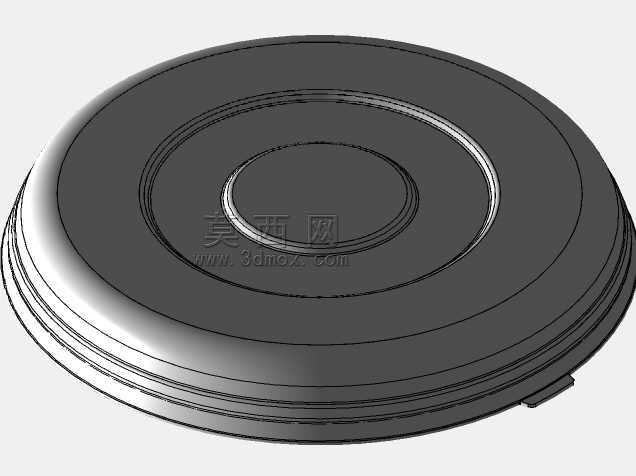

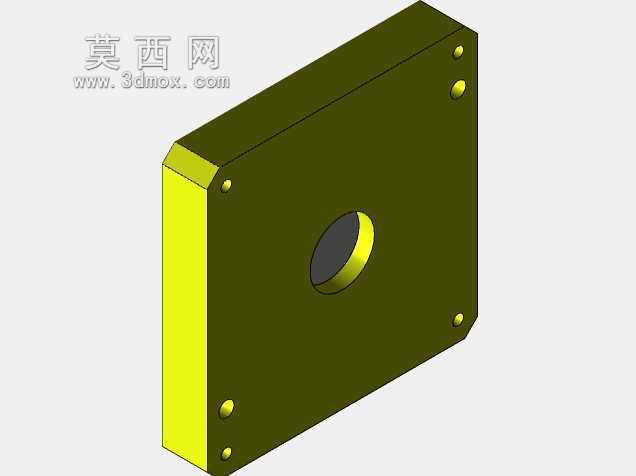

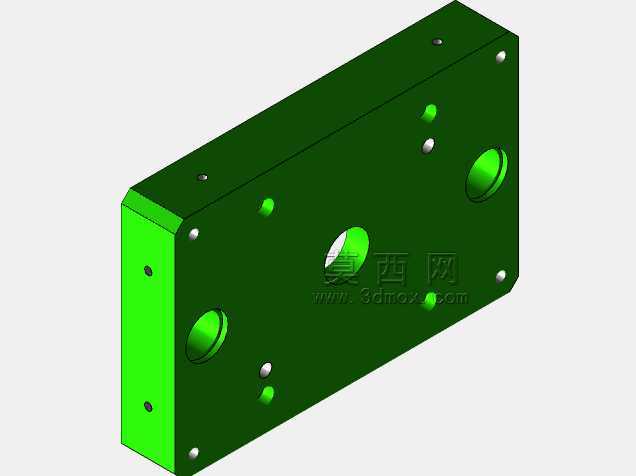

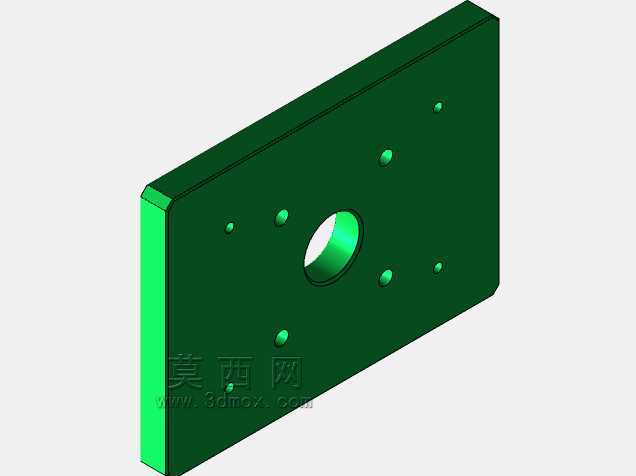

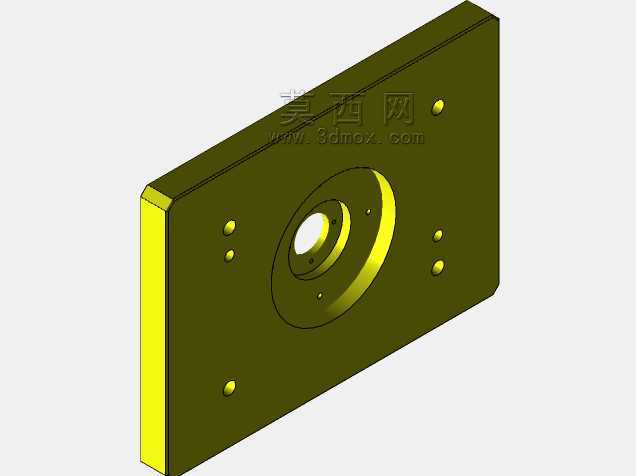

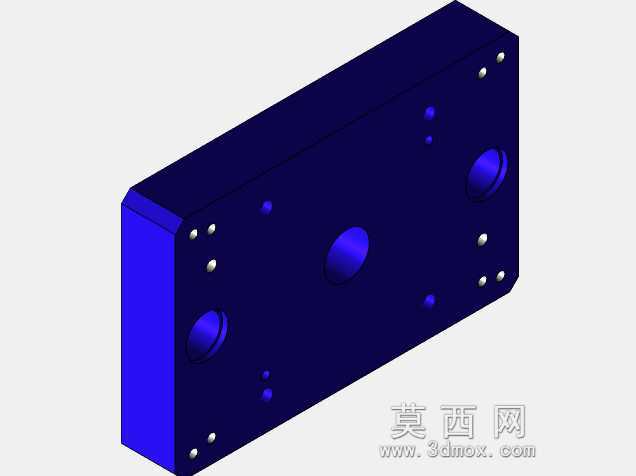

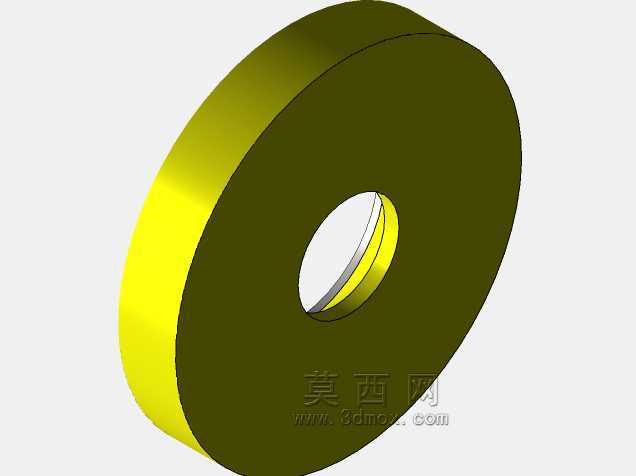

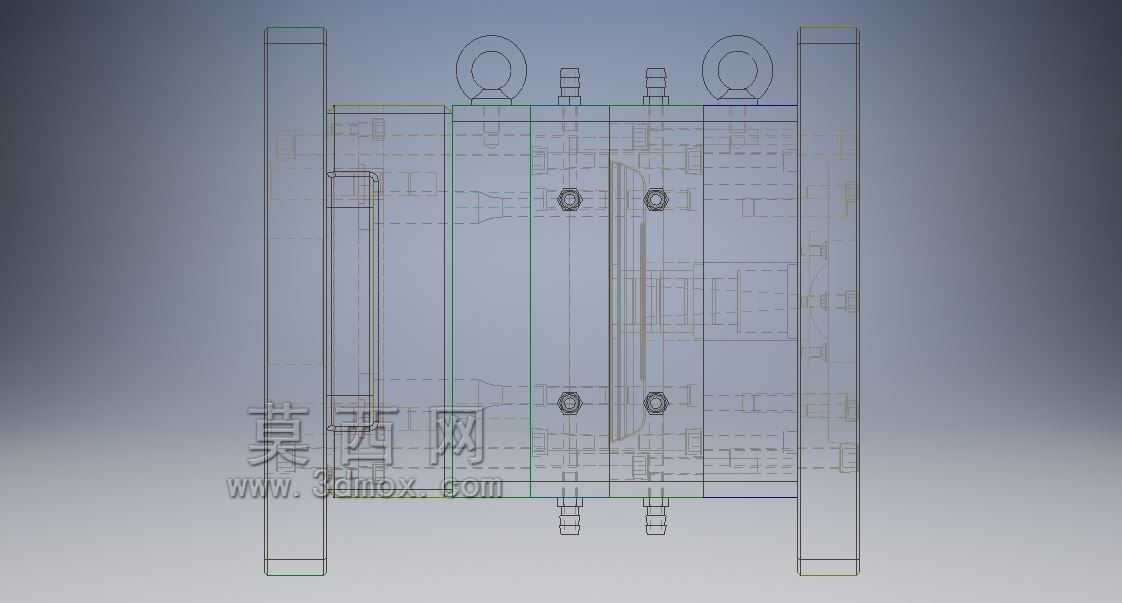

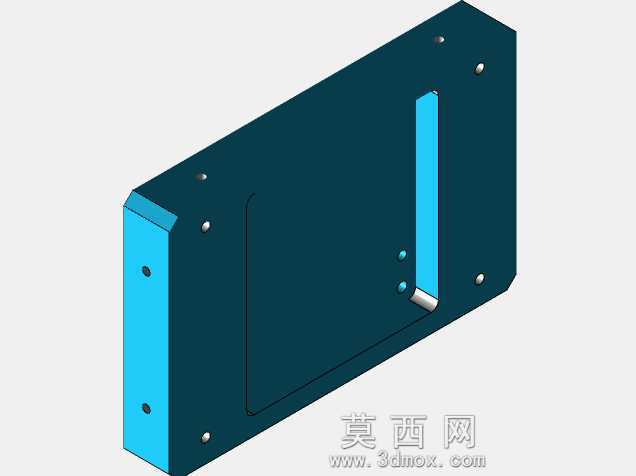

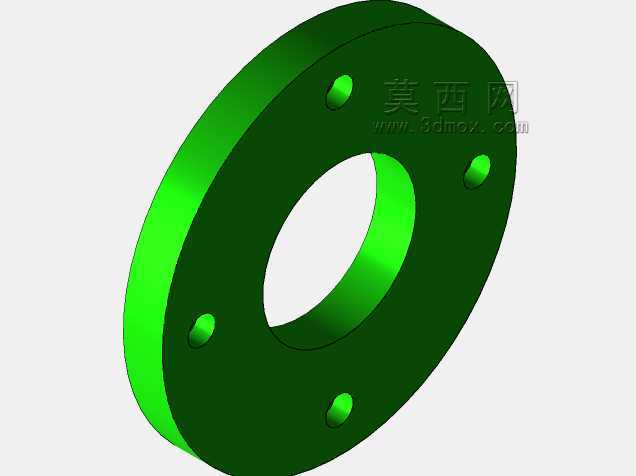

　　这套模具针对端盖类塑件的注塑成型需求开发，适配日常量产场景中圆形带中心孔结构的塑料端盖加工，这类塑件广泛应用于家电壳体封端、工业容器端口密封、小型机电产品端部防护等场景，成型后塑件需满足端面平整度、中心孔同轴度、外周圆度的尺寸公差要求，避免后续装配出现配合间隙过大、密封失效的问题。从实际生产适配性来看，这套模架采用标准三板式结构布局，定模侧设置面板、水口板与A板，动模侧设置B板、方铁、顶针面板、顶针底板与底板，整体安装尺寸适配市面常见的200吨级卧式注塑机拉杆间距，码模槽宽度与深度符合通用注塑机的装夹标准，无需额外加工转接板即可完成上机装夹，换模调试阶段可直接匹配设备的定位环孔径，减少前期准备的工时消耗。

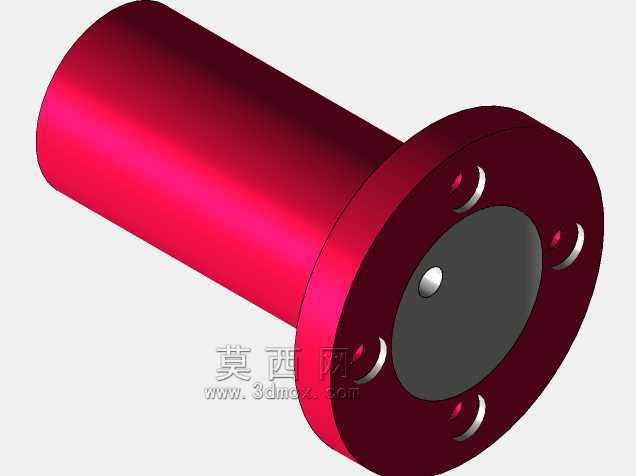

　　设计阶段优先考虑塑件的脱模顺畅性，由于端盖外周存在浅侧凹结构，模内设置了组合式滑块抽芯机构，滑块采用斜导柱驱动，开模过程中斜导柱带动滑块沿导向滑槽侧向滑移，先完成侧凹结构的抽芯动作，再由顶出机构推动推板将塑件从型芯上整体脱出，避免强制脱模导致的塑件内壁拉伤、发白变形问题。浇注系统采用点浇口进料形式，浇口位置设置在塑件端面的非外观区域，开模时水口板可自动拉断点浇口凝料，无需后续人工修剪浇口，降低后工序的人工成本；流道截面采用圆形设计，熔体在流道内流动时的压力损失更小，可有效缩短充模时间，减少熔体在流道内的冷却提前固化风险。冷却回路采用分层环绕布局，定模型腔与动模型芯分别设置独立的循环水路，水路距离型腔壁的距离保持均匀，

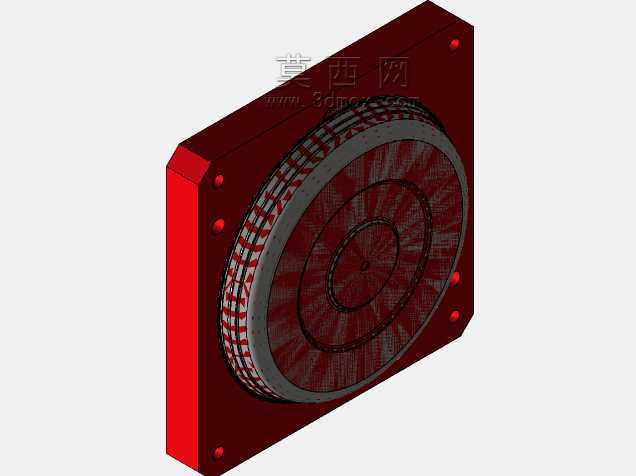

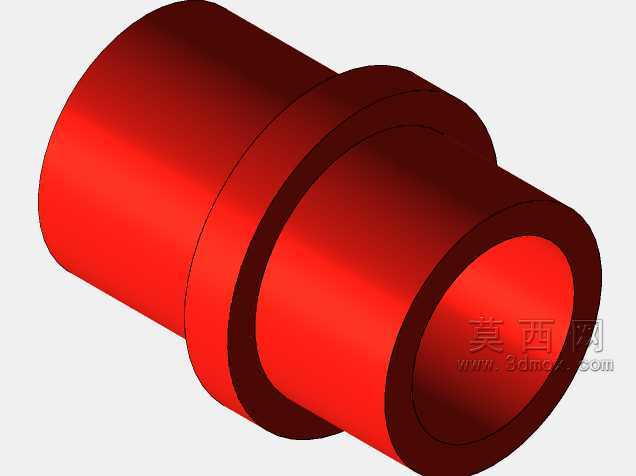

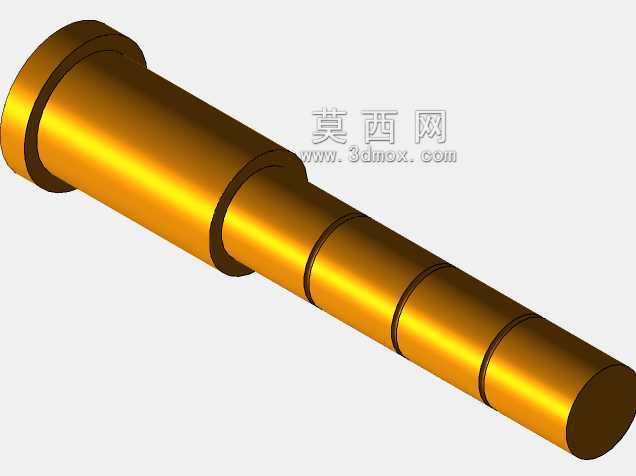

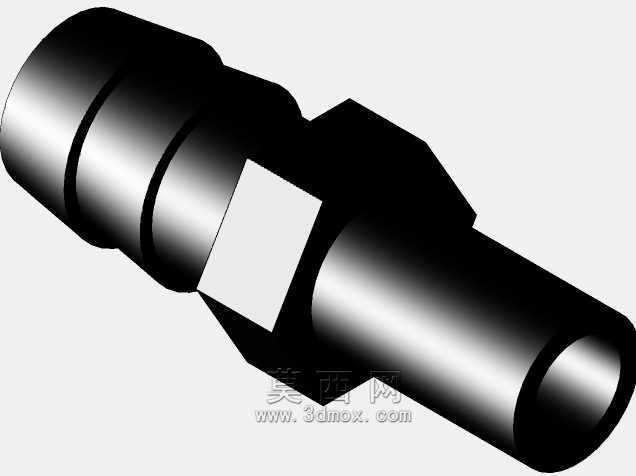

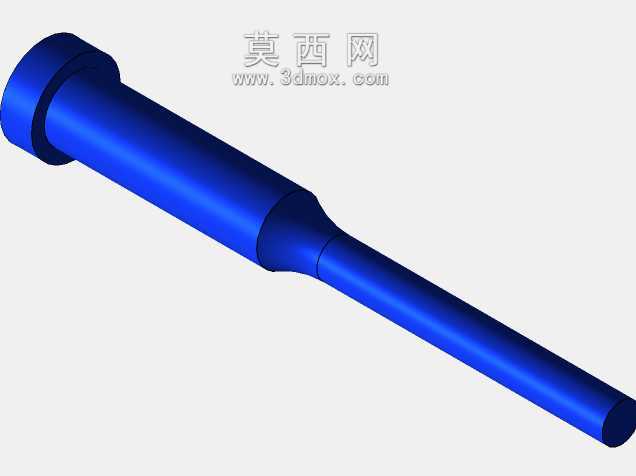

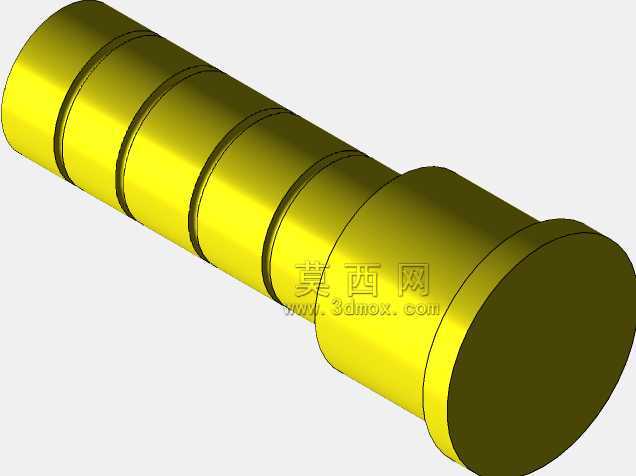

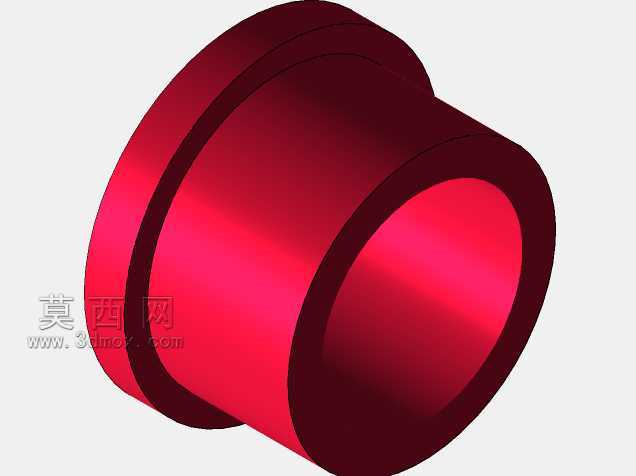

　　避免出现局部冷却不均导致的塑件翘曲变形，水路接口采用标准水嘴规格，可直接对接车间现有冷却水循环系统，无需额外转换接头。模具的导向定位系统采用导柱导套配合精定位块的组合形式，导柱导套承担开合模过程中的粗导向，分型面处设置的锥形精定位块可保证合模时型腔与型芯的同轴度，控制成型塑件的壁厚均匀性，避免出现单边偏厚导致的收缩不均问题。顶出系统采用圆顶针与推板结合的方式，顶针排布在塑件的内圈加强筋位置，推板接触塑件的整个端面，顶出过程中塑件受力均匀，不会出现顶白、顶穿的缺陷，顶针板设置了复位弹簧与复位杆，合模时可带动顶出机构精准回位，避免顶针与型腔发生碰撞损坏。整套模具的成型零件采用镶拼式结构，型腔与型芯部分采用预硬模具钢加工，易磨损的浇口套、导套等零件采用标准件替换，生产过程中若出现局部磨损，可快速更换对应镶件，减少停机维修的时间成本，适配批量连续生产的车间作业需求。
