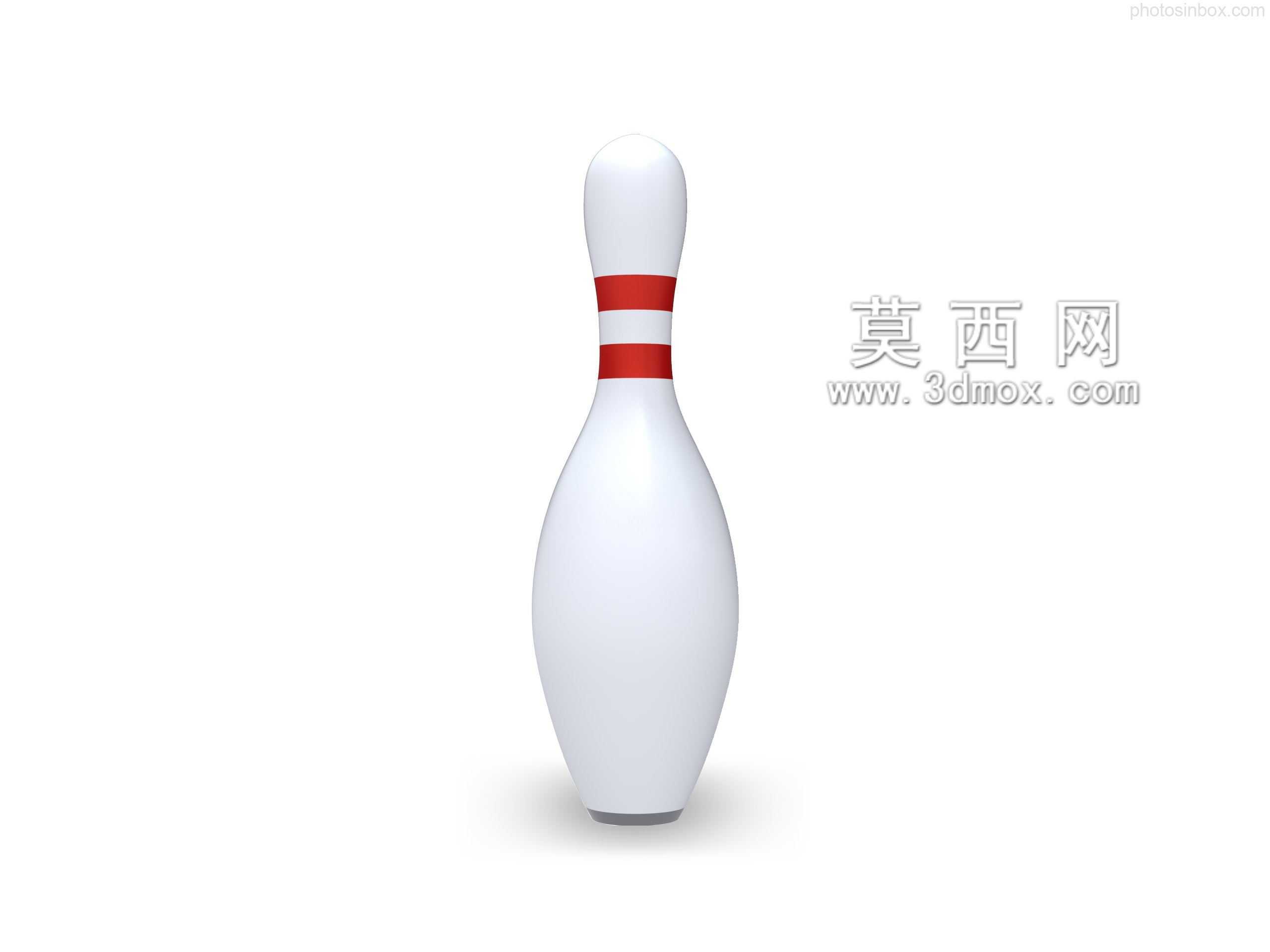

保龄球运动标准球瓶三维结构设计

　　在保龄球运动的专业场馆配套器材体系里，球瓶作为核心击打目标部件，其结构设计直接关系到运动体验的一致性、器材的耐用性以及赛事级别的判定标准，本次设计的保龄球销完全遵循专业赛事的器材规范，从结构稳定性、碰撞响应特性、安装适配性多个维度完成建模。从实际场馆使用场景来看，保龄球瓶需要承受16磅专业保龄球以最高每小时25公里左右速度的正面、侧向撞击，同时要在被撞击后按照符合运动规则的姿态倾倒，复位机构能够顺利将其抓取归位，这就对瓶体的重心分布、外形轮廓、材质等效结构提出了明确要求。设计过程中首先确定了瓶体的三段式轮廓结构：底部为平底支撑段，直径控制在57毫米左右，支撑面做了2毫米宽度的环形倒角，既保证放置在球道台面上的静态稳定性，

　　不会因为球道表面的轻微震动出现移位，又能在受到足够冲击力时顺利倾倒，不会出现卡滞直立的情况；中部为膨大的储重段，是瓶体重量的主要分布区域，轮廓采用大曲率圆弧过渡，从底部向上逐渐扩径至最大直径121毫米左右，再向内收窄衔接颈部，这个轮廓曲线经过反复调整曲率参数，保证撞击时保龄球与瓶身的接触应力分布均匀，不会出现局部应力集中导致的瓶体开裂，同时碰撞后的动能传递符合运动规则要求，不会出现异常的弹跳或者偏移；上部为细颈加顶部段，颈部直径收窄至45毫米左右，两道环形标识槽的深度控制在1.5毫米，宽度12毫米，间距30毫米，既满足外观标识的安装需求，又不会因为开槽导致颈部结构强度不足，顶部做圆弧收头，避免复位机构抓取时出现卡挂。

　　重心设计是整个球瓶结构的核心，整个瓶体总高度严格控制在381毫米，重心位置距离底部支撑面127毫米左右，这个重心高度经过多轮碰撞仿真验证，能够保证在受到不同角度、不同力度的撞击时，倾倒姿态符合专业运动的判定标准，既不会因为重心过低出现“不倒翁”效应导致击打难度异常升高，也不会因为重心过高出现轻微触碰就倾倒的情况，同时瓶体内部采用中空加局部加强筋的结构，壁厚从底部到顶部做渐变处理，底部壁厚8毫米，向上逐渐减薄至颈部3毫米，在保证整体重量控制在1.5千克到1.6千克标准区间的同时，提升了撞击时的结构韧性，减少长期使用后的变形量。安装边界方面，底部支撑面的平面度公差控制在0.1毫米以内，保证与球道表面、复位托盘的贴合度，瓶身外表面的粗糙度要求达到Ra1.6，既满足喷涂标识层的附着力要求，又能减少撞击时的表面刮擦损伤，颈部的环形槽尺寸与场馆通用的标识环完全适配，不需要额外修改就能直接配套现有场馆的标识配件。从实际使用的维护角度出发，瓶体的轮廓没有设计尖锐棱角，所有过渡位置都做了R3以上的圆角处理，既避免搬运、复位过程中划伤操作人员，也能减少撞击时的应力集中点，延长器材的使用寿命。在建模过程中，所有曲面都做了G2连续处理，保证后续渲染、数控加工或者3D打印打样时的表面光滑度，不会出现棱线错位、曲面褶皱的问题，内部的加强筋布局采用纵向均匀分布的6条筋位，从底部支撑面一直延伸到颈部下方，既提升了瓶体的抗冲击强度，又不会额外增加过多重量，

　　保证重心位置的精准性。不同于普通的装饰类球瓶模型，这个结构完全对标专业赛事用瓶的参数要求，既可以用于体育器材生产厂家的结构打样、碰撞测试仿真，也可以用于保龄球场馆的数字化运维建模，甚至可以作为运动主题文创产品的结构基础，只需要调整表面材质参数就能适配不同的使用场景。在碰撞特性的设计考量上，瓶身中部的膨大段轮廓经过多次迭代，保证保龄球与瓶身接触时的接触面积处于合理区间，既不会因为接触面积过小导致撞击力过于集中损坏瓶体，也不会因为接触面积过大出现撞击后动能损耗异常，影响球瓶的连锁撞击效果，也就是保龄球运动中常说的“瓶感”，这个参数的调整完全参考了专业场馆长期使用的成熟球瓶的实测数据，保证数字化模型的物理特性与实物一致。
