杜伦DRI-C无轨电车导向滚轮滑车结构

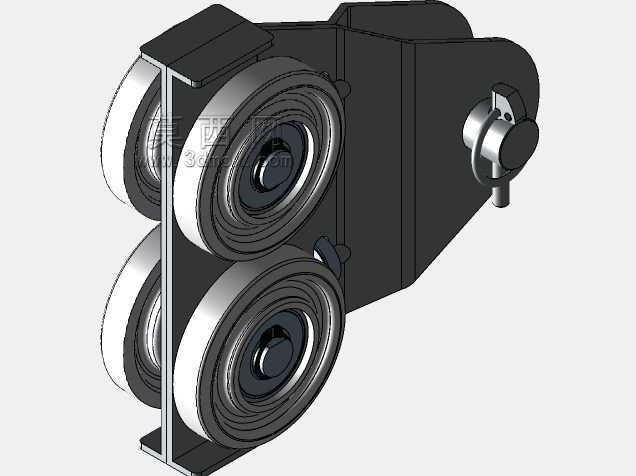

　　该结构为无轨电车配套的导向承载滑车，主要应用于架空接触网系统中，承担集电杆的导向与滑动承载功能，在车辆行驶过程中随集电杆沿接触网线滑动，保证集电靴与接触网的稳定贴合，避免脱网、跳弓等故障出现。从结构组成来看，整体采用双侧双轮对称布局，上下各布置两组带深沟滚道的金属滚轮，滚轮外圈做圆弧过渡处理，适配接触网线的圆柱外形，滚动过程中可自动对中，减少偏磨带来的损耗。滚轮内侧集成密封式滚动轴承，转动阻力小，可适应长期户外露天工况下的往复滑动，无需频繁加注润滑脂。主体安装支架采用一体式折弯焊接结构，材质选用高强度结构钢，表面做发黑防锈处理，支架一侧设置快拆式锁止销结构，可快速完成滑车在接触网导线上的安装与拆卸，日常维护时无需拆解整段接触网，

　　大幅降低运维作业的时间成本。设计阶段首先考虑的是户外工况的耐候性，所有外露金属件均做防腐处理，销轴类零件采用不锈钢材质，避免雨季、凝露天气下出现锈蚀卡滞。滚轮的轮槽弧度经过反复校核，匹配常用的铜质接触网线外径，轮缘高度控制在合理范围，既可以防止滑车从导线脱出，又不会在过线岔、分段绝缘器时出现卡滞。安装边界方面，支架的安装基面预留标准安装孔位，可直接适配主流无轨电车集电杆的连接端尺寸，无需额外加工转接件，整体厚度控制在紧凑范围内，可在接触网与周边固定构件的狭小间隙内顺畅通行，不会与周边吊弦、定位器等零部件发生运动干涉。实际运行过程中，双轮上下对称的布局可以抵消车辆行驶时的上下振动冲击，当车辆经过路面颠簸段时，

　　上下滚轮始终保持与导线的贴合，不会出现单点受力过大导致的导线局部磨损。锁止销采用弹簧复位结构，插入后自动锁止，运维人员操作时仅需拔出销体即可完成拆装，单手即可操作，适合高空带电作业的操作场景。滚轮的材质选用耐磨合金铸铁，表面做淬火处理，硬度适中，既保证自身的耐磨寿命，又不会过度磨耗铜质接触网线，平衡了滑车自身寿命与接触网的维护周期。支架的受力部位做加强筋处理，在保证整体结构强度的前提下尽可能减轻自重，降低集电杆的端部负载，减少集电杆升降机构的驱动负荷。在过弯道段时，滑车可随导线的走向自适应偏转，支架与滚轮组件的连接部位预留微小转动间隙，避免硬连接带来的别卡问题，保证弯道行驶时的滑动顺畅。该结构的所有运动副均做防尘设计，轴承外侧加装防尘密封圈，可阻挡户外环境中的沙尘、飞絮进入轴承滚道，延长轴承的更换周期，适配城市道路复杂的扬尘环境。
