卡扣式运动传感器安装外壳结构设计

　　这款运动传感器安装外壳，主要面向工业产线运动部件位置检测、自动化设备位移反馈、物流输送线物件到位监测这类场景做配套设计，解决常规传感器裸装易受粉尘、切削液飞溅侵蚀，以及安装对位繁琐、后期维护拆换耗时的实际问题。日常在自动化装配工位、输送线分拣段、设备运动轴端这类需要布设运动检测点位的区域，传感器长期暴露在车间环境里，很容易因为积灰、冷却液附着出现检测精度漂移，甚至引脚受潮短路，这款外壳首先从防护层面做了结构适配，同时兼顾安装的便捷性，不需要额外打孔攻丝就能完成固定。

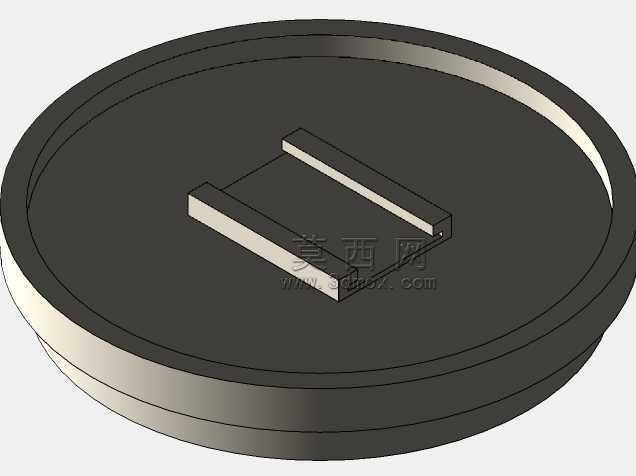

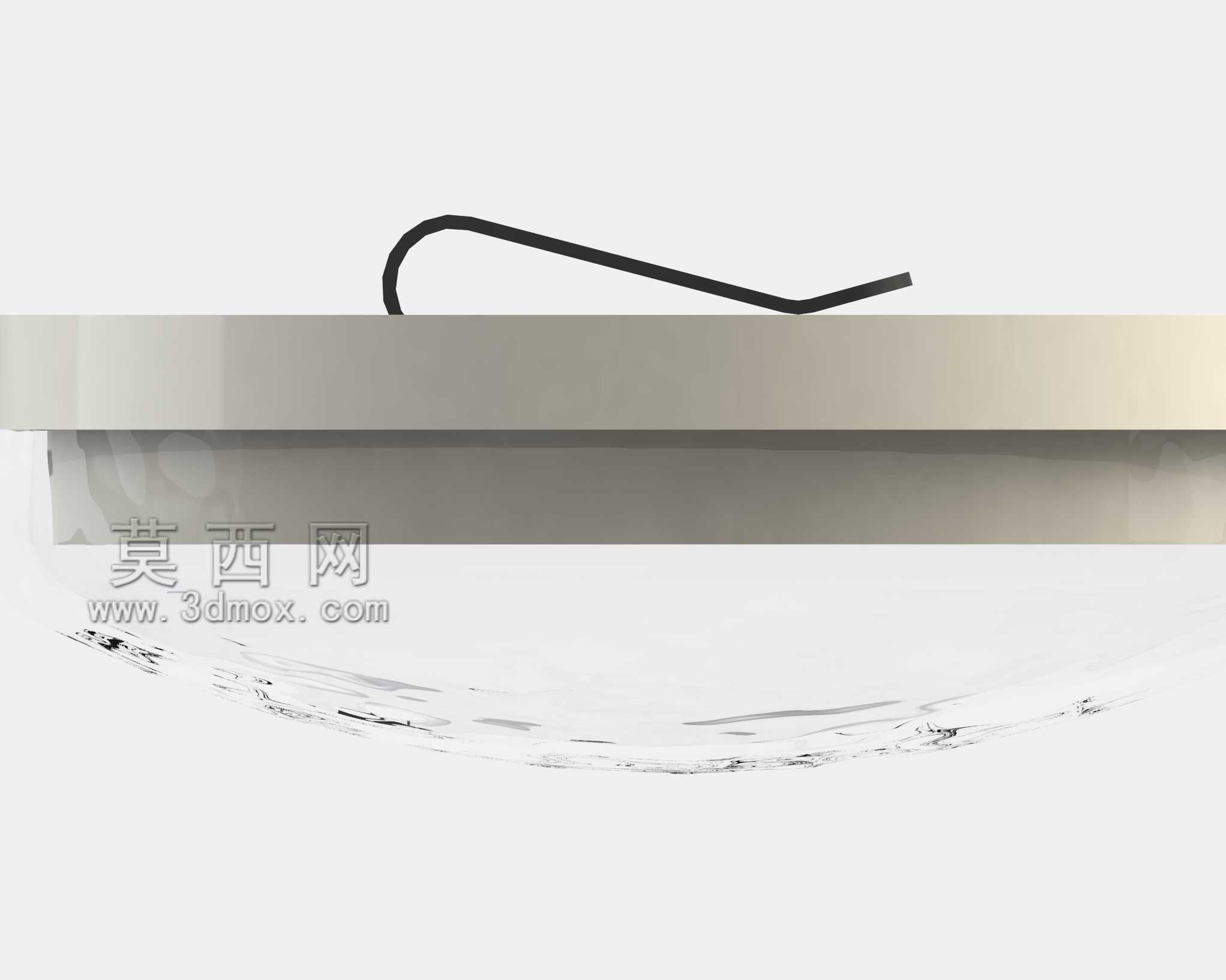

　　从结构功能来看，整个壳体分为主体基座、上盖、内置卡箍三个核心部分。主体基座采用PVC材质注塑成型，本身具备不错的耐冲击、耐常见工业油污腐蚀的特性，基座内部预留了传感器电路板的安装定位槽，槽位做了0.2mm的公差余量，既可以保证电路板卡入后不会出现窜动，也能给焊接引脚留出足够的安全间隙，避免装配时挤压损伤元器件。上盖选用透明磨砂塑料制作，一方面不需要拆开上盖就能直观观察内部传感器的工作指示灯状态，日常巡检的时候不用逐个拆盖排查故障，磨砂处理也能避免车间强光直射对传感器光敏元件造成干扰，减少误触发的概率。

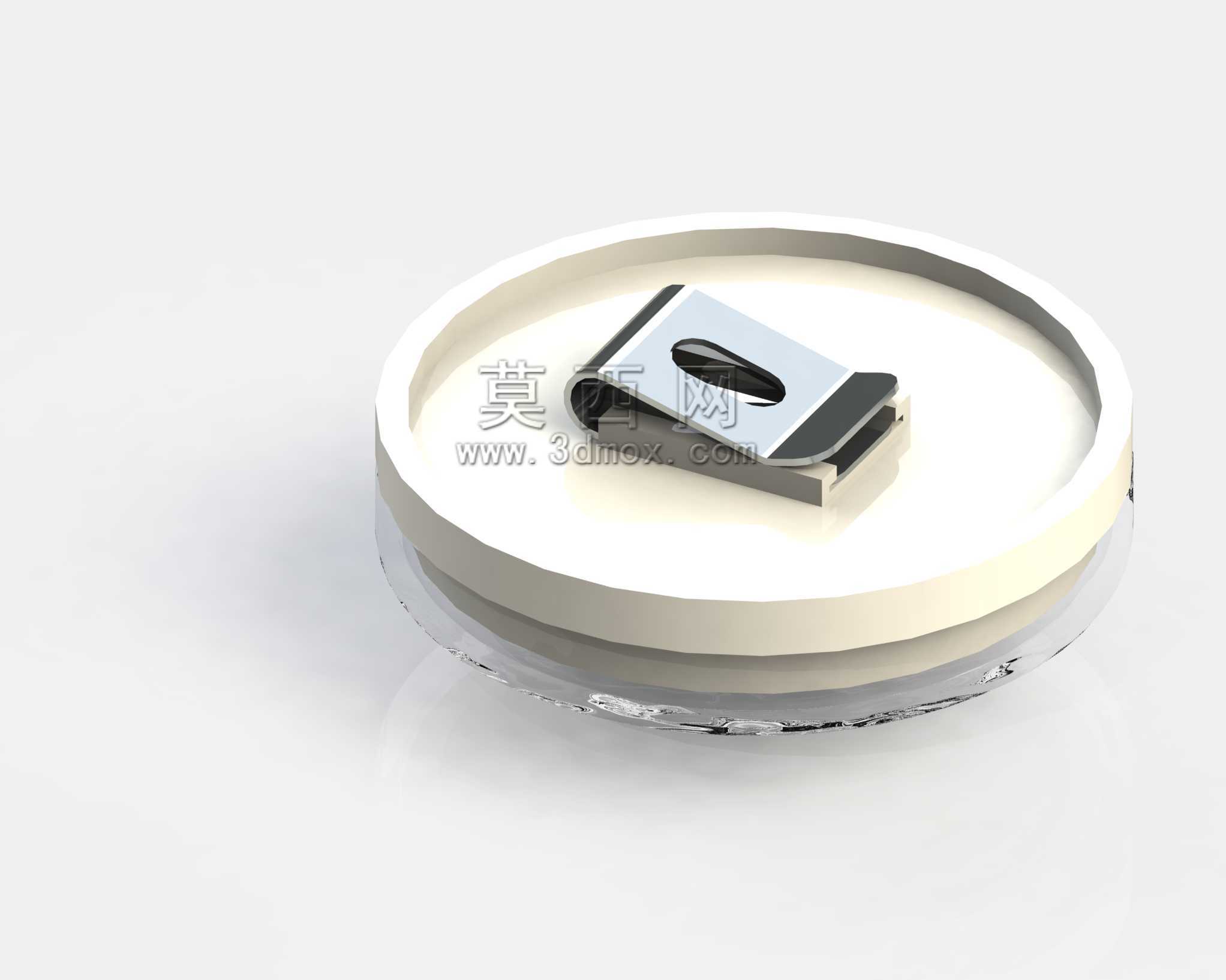

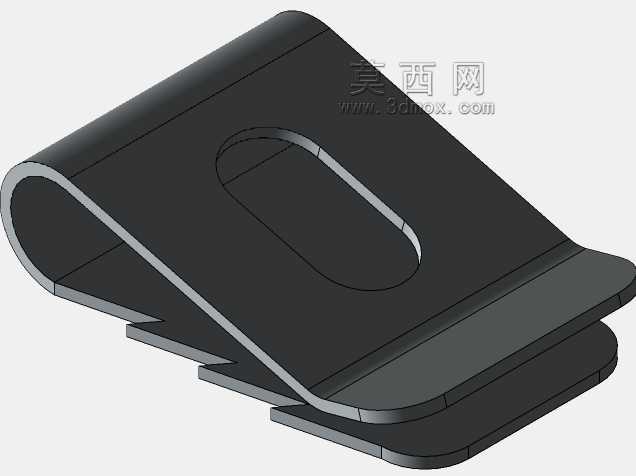

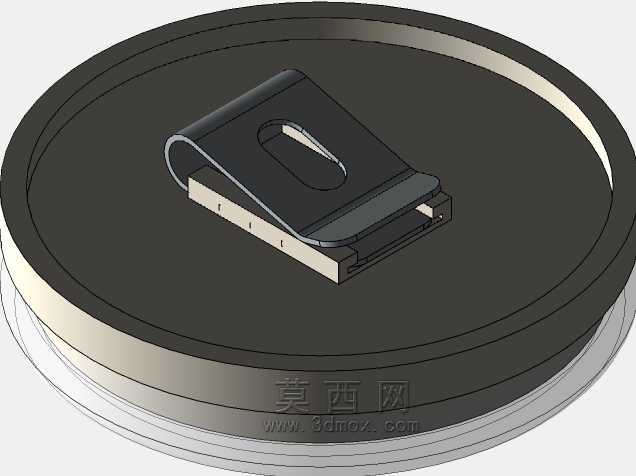

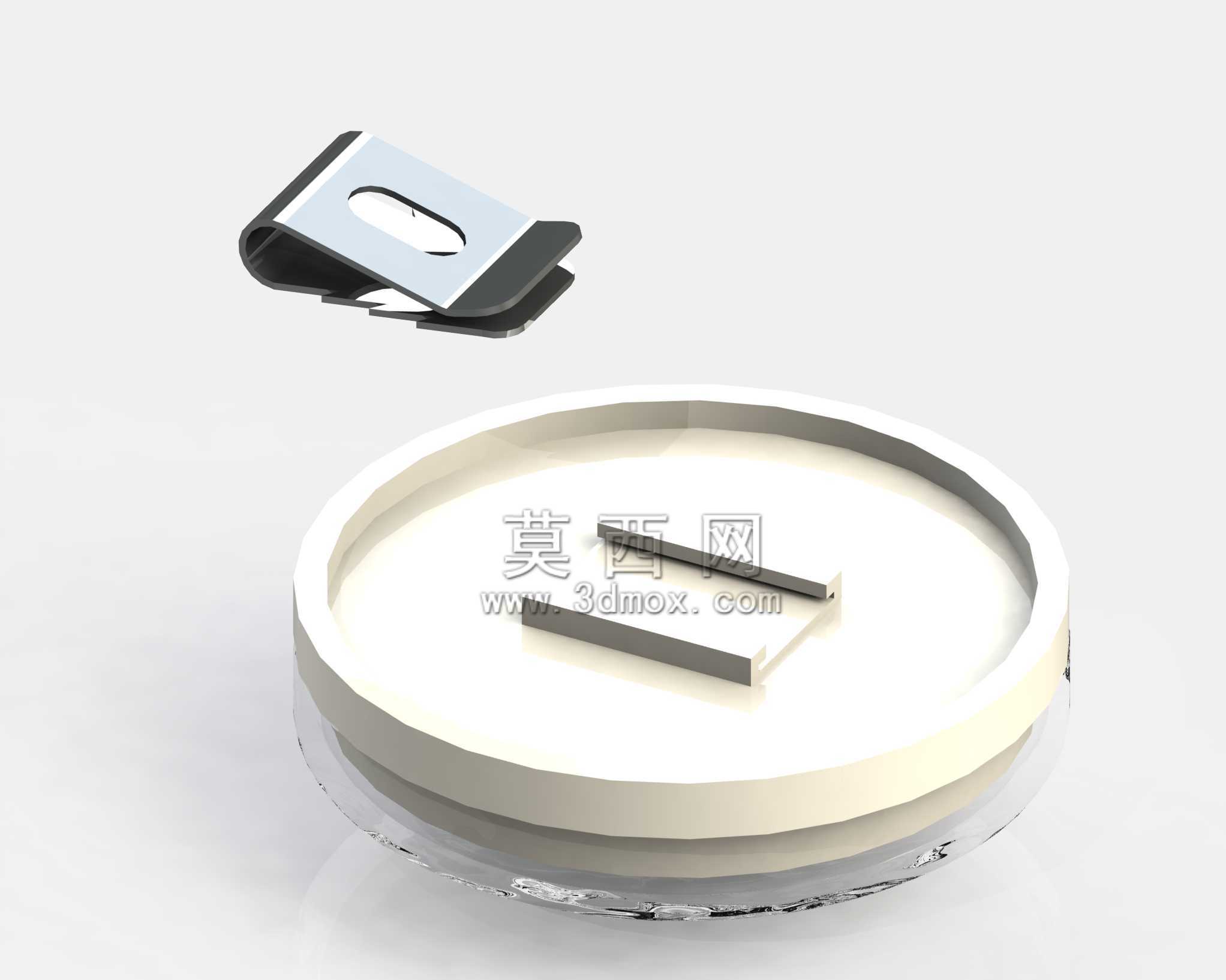

　　核心的安装结构是内置的弹性卡箍设计，这个卡箍预装在阀体也就是基座的内腔卡槽里，不需要额外的紧固件固定，卡箍的开口尺寸适配常规的T型安装杆，安装的时候只需要把外壳对准T型杆按压到位，卡箍就会在弹性作用下自动抱紧T型杆的两侧限位面，整个安装过程不需要螺丝、扎带这类辅助固定件，单人徒手就能完成操作，后期需要调整传感器检测位置或者拆换维护的时候，只需要稍用力向外拔就能取下外壳，比传统的螺栓固定方式节省至少七成的装拆时间。卡箍的抱紧力做了反复校核，在设备正常运行产生的振动工况下，不会出现壳体滑移、检测位置偏移的问题，如果遇到特殊规格的T型杆，只需要重新调整卡箍的夹持轮廓尺寸就能适配，不需要改动整个外壳的主体结构，改型成本很低。

　　外形尺寸上，整个外壳做了扁平化设计，整体轮廓没有尖锐的外凸棱角，避免安装在运动部件附近时勾挂管线或者操作人员的衣物，基座底部和T型杆的贴合面做了防滑纹理处理，进一步提升安装后的稳定性，不会因为长期振动出现松脱。外壳的侧壁预留了走线缺口，传感器的连接线可以从缺口处规整引出，缺口边缘做了圆角钝化处理，不会划伤线缆绝缘层，同时走线缺口的位置刚好对准T型杆的侧面，线缆可以顺着安装杆布设，不会出现线缆悬垂被运动部件剐蹭的风险。

　　设计过程中优先考虑了车间现场的实际使用痛点，比如很多老旧设备改造加装传感器的时候，没有预留对应的安装螺孔，要是现场打孔不仅耗时，还可能破坏设备原有结构强度，这款卡扣式外壳就完全规避了这个问题，只要现场有现成的T型杆架，不管是设备原有护栏还是后期加装的型材支架，都能直接固定。另外壳体的密封配合面做了简易的止口结构，上盖和基座扣合之后，缝隙是曲折走向，能阻挡大部分飞溅的液体和粉尘进入内部，不需要额外加装密封胶圈就能满足常规工业场景的防护需求，也减少了零部件数量，降低整体的制造成本。夹具部分也就是卡箍的结构做了通用化设计，针对不同直径或者不同截面尺寸的T型安装杆，只需要更换对应规格的卡箍就能适配，外壳主体、上盖的模具都不需要改动，能覆盖绝大多数工业现场的安装需求，减少配套件的开模成本。
