35mm碗铰链钻孔定位安装模板

　　在板式家具的柜门铰链安装工序中，35mm杯状暗铰链是目前应用最广泛的柜门铰接部件，这类铰链的安装精度直接决定柜门的开合顺畅度、缝隙均匀度以及长期使用的结构稳定性，传统安装过程中工人多采用人工划线定位的方式标记铰链杯的钻孔位置，很容易出现孔位偏移、钻孔深度超差、孔轴与板面不垂直的问题，最终导致铰链安装后柜门错位、开合卡滞，甚至出现铰链固定失效的情况。这款定位模板正是针对35mm规格碗式暗铰链的安装钻孔工序设计的专用定位工装，核心作用是在柜门或柜体侧板的对应安装位置提供精准的钻孔导向与定位基准，无需反复测量划线，就能快速确定铰链杯的钻孔中心，同时为钻孔工具提供垂直导向，避免钻孔过程中钻头跑偏。

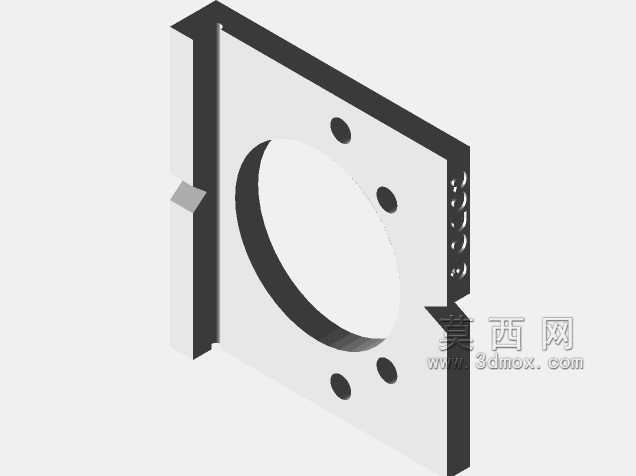

　　从结构设计来看，模板主体采用L型折弯的板式结构，其中垂直边作为定位基准面，使用时可以紧密贴合板材的侧边端面，快速完成X轴方向的位置定位，无需额外测量边距；水平板面上设置的大直径圆孔为35mm钻头的导向孔，孔径与标准35mm铰链杯的外径匹配，钻孔时钻头穿过该导向孔即可保证孔位的直径精度与孔轴垂直度，导向孔周边均匀分布的四个小孔为铰链底座固定螺丝的预钻孔定位标记，对应标准35mm碗铰链的固定螺丝孔位，工人可以通过这些小孔直接标记螺丝孔位置，或者直接引导小直径钻头完成预钻孔，避免螺丝拧入时出现偏斜导致板材劈裂。模板侧边设置的凸台结构为卡位结构，使用时可以卡在板材的边缘，进一步限制模板在钻孔过程中的位移，无需额外的夹持工具就能完成单人操作，大幅提升现场安装的效率。

　　在实际应用场景中，这款模板既可以用于家具生产车间的批量钻孔工序，也适合现场安装的装修工人使用，不需要复杂的调试，只要将模板的垂直基准面贴紧板材侧边，卡位凸台卡在板材端面，确认模板与板面完全贴合后，就可以使用35mm开孔器沿着导向孔完成铰链杯的沉孔加工，加工深度可以通过开孔器自带的深度限位装置控制，配合模板的导向作用，能保证每一个孔位的位置精度都控制在0.2mm以内，完全满足暗铰链的安装公差要求。设计过程中充分考虑了现场使用的便利性，模板整体结构紧凑，没有多余的突出结构，携带方便，操作时不需要专业的技术培训，普通工人经过简单说明就能熟练使用，相比传统的划线定位方式，能将单扇柜门的铰链定位钻孔时间从原来的3-5分钟缩短到30秒以内，同时孔位的一致性大幅提升，批量加工时不会出现孔位参差不齐的问题。

　　从安装边界尺寸来看，这款模板适配的是行业通用的35mm规格碗式暗铰链，导向孔中心到定位基准面的距离严格匹配标准铰链的安装边距要求，周边的螺丝定位孔位置也完全对应主流品牌35mm暗铰链的固定孔位参数，不需要额外调整孔位间距，加工完成的铰链杯孔可以直接适配市面上绝大多数的同规格暗铰链产品，不会出现孔位不匹配无法安装的问题。模板的板面厚度经过优化，既保证了足够的导向长度，避免钻头在钻孔初始阶段跑偏，又不会因为厚度过大导致开孔器需要额外的进给行程，适配市面上常见的普通35mm木工开孔器，不需要使用特殊规格的加长刀具。在长期使用的耐用性设计上，模板的导向孔边缘做了强化处理，能承受钻头反复进出的摩擦，不会因为长期使用出现孔径磨损扩大导致导向精度下降的问题，卡位凸台的尺寸也经过反复验证，既能顺畅卡在不同厚度的板材边缘，又不会因为间隙过大导致定位偏移，适配常见的16mm、18mm厚度的板式家具板材，覆盖绝大多数定制家具的板材使用规格。

　　在实际钻孔作业过程中，工人只需要先确定好铰链在柜门长度方向的安装位置，将模板沿板材侧边滑动到对应位置，压紧模板后就可以直接进行钻孔操作，不需要额外的辅助测量工具，也不需要在板材上做任何划线标记，能有效避免划线痕迹残留影响板材外观，尤其是对于表面有饰面的板材，不会因为划线操作刮伤饰面。同时导向孔的存在能完全避免钻孔时钻头打滑偏移的问题，即使是操作经验不足的新手工人，也能加工出位置精准、垂直度合格的铰链安装孔，大幅降低对工人操作经验的依赖，减少因为孔位加工报废的板材损耗，对于小型家具加工厂或者现场装修施工团队来说，能有效控制施工成本，提升安装质量的稳定性。
