型材配套安装用防护端盖结构设计

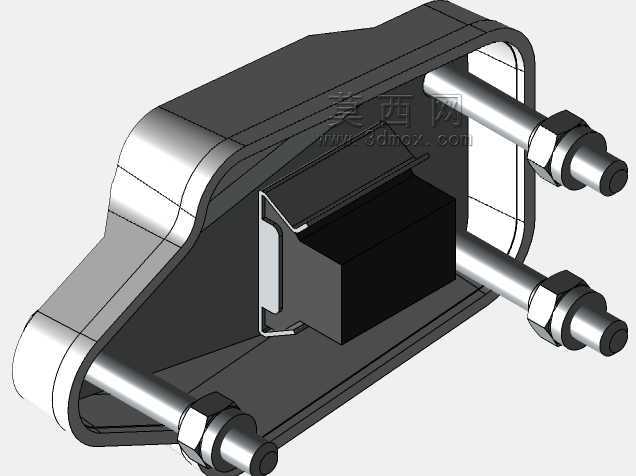

　　在工业铝型材搭建的框架、设备护罩、输送线侧边支架这类场景里，型材端部的封闭与防护一直是容易被忽略但影响整体可靠性的细节，这款配套的型材端盖，就是针对双螺栓固定的型材连接端做的配套防护结构。日常产线搭建中，裸露的型材端面不仅容易积灰、落入切削碎屑或清洁残留的水渍，造成型材内腔锈蚀，外露的螺栓端部也容易剐蹭操作人员衣物、划伤走线的线缆外皮，甚至在设备维护时造成磕碰伤害，这款端盖的设计刚好覆盖了这些实际使用中的痛点。从结构上看，它采用了和型材端面轮廓完全贴合的仿形壳体，壳体边缘做了小角度的导入倒角，安装时可以顺畅卡入型材端部的槽位，不需要额外打胶或者过盈敲击，靠侧边的弹性卡扣就能实现初步预固定，避免安装过程中端盖移位。

　　端盖预留了两个平行的螺栓穿装避让位，避让位的孔径和配套的连接螺栓杆径做了合理间隙配合，既不会因为间隙过大造成端盖晃动，也不会因为间隙过小干涉螺栓的穿装与锁紧，螺栓锁紧后，端盖会被螺栓头部的压紧力牢牢压合在型材端面上，和型材表面形成齐平的外观面，没有突出的棱角。设计阶段首先考虑的是安装边界的适配性，这款端盖针对的是特定截面的双螺栓固定型材，两个螺栓孔的中心距严格匹配型材的安装孔位公差，端盖的整体外轮廓比型材外轮廓单边大出0.8mm，刚好遮盖型材切割后的断面毛刺，不需要额外对型材断面做打磨去毛刺处理就能实现规整的外观。壳体的深度做了针对性控制，内腔深度刚好覆盖螺栓伸出型材端面的螺纹段与螺母锁紧位置，

　　不会因为深度过浅压到螺母造成安装不到位，也不会因为深度过深造成材料浪费、整体结构臃肿。在功能特性上，这款端盖除了基础的防护作用，还能对两根对接型材的连接位置起到辅助定位的作用，端盖内腔的凸起筋位刚好卡入型材的中心槽，在对接安装时可以快速对齐两根型材的中心位置，减少螺栓穿装时的对位调整时间。实际使用中，这类端盖常应用在自动化设备的型材机架端部、安全防护栏的立柱端面、输送线的侧边梁端头位置，在有清洁要求的食品包装产线、电子组装产线里，这种封闭的端盖还能避免型材内腔积藏杂物，满足日常清洁消杀的要求，不会出现清洁死角。和市面上常见的单卡扣塑料端盖不同，这款结构因为依托原有连接螺栓做压紧固定，不会出现长时间使用后卡扣老化松脱、端盖掉落的问题，

　　哪怕在有一定振动的设备上，比如和振动盘、小型输送泵连接的型材架上，也能保持固定可靠，不需要定期检查补装。设计时还考虑了安装的容错性，螺栓避让位的入口处做了1mm的倒角导向，哪怕螺栓安装时有小角度的偏斜，也能顺利穿过端盖，不会因为端盖的位置偏差造成螺栓无法锁紧。端盖的外表面做了细微的磨砂纹理处理，既可以掩盖注塑成型时的轻微流痕，也能在日常擦拭清洁时不容易留下划痕，长时间使用后依然能保持外观整洁。从受力角度看，端盖的壳体壁厚做了均匀化设计，拐角位置做了圆角过渡，避免注塑成型时出现缩痕，同时在螺栓压紧的位置做了局部加厚，避免螺栓锁紧时压力过大造成端盖开裂，哪怕使用金属垫圈加大压紧面积，也不会出现压溃的问题。在设备维护场景下，需要拆卸端盖调整型材连接位置时，只需要松开螺栓上的螺母，就能直接取下端盖，不需要撬动卡扣，不会造成端盖断裂损坏，可以重复拆装使用，降低后期维护的配件成本。针对户外使用的型材框架，比如户外的设备支架、巡检通道的护栏，这款端盖的封闭结构还能阻挡雨水顺着螺栓缝隙流入型材内腔，减少型材内部的锈蚀风险，延长整体框架的使用寿命。
