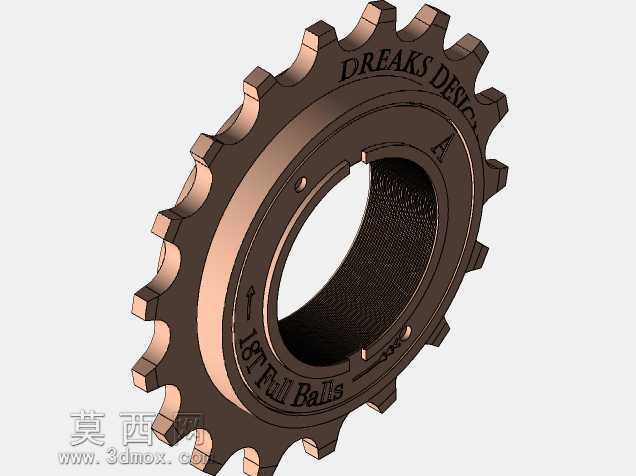

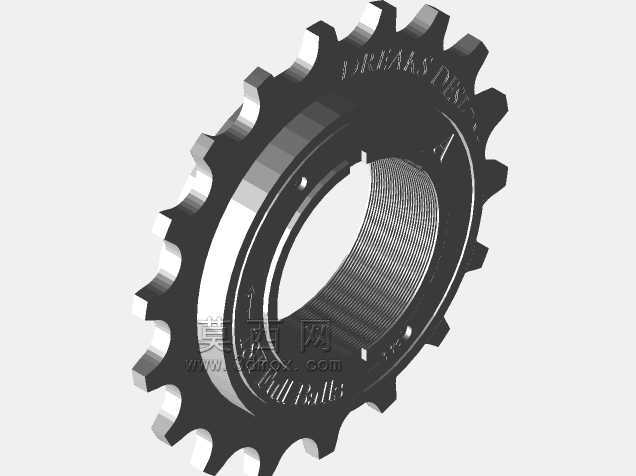

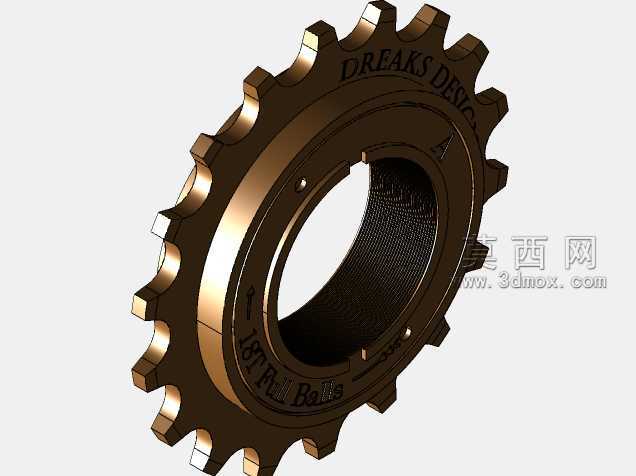

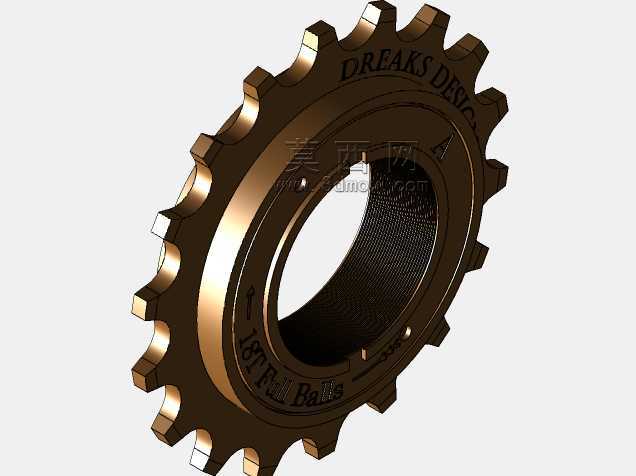

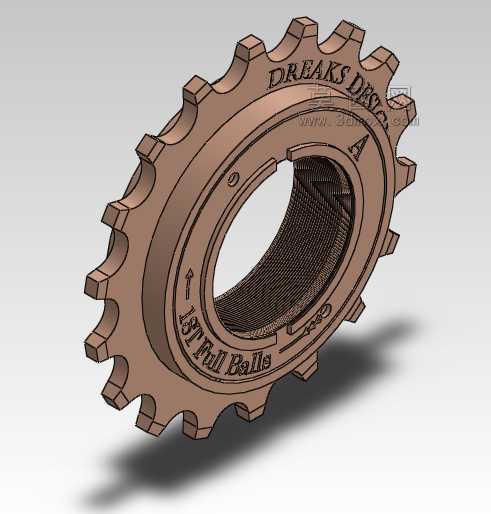

18齿自行车传动链轮结构设计

　　日常通勤、运动骑行场景中，自行车传动系统的动力传递效率直接决定骑行体验，链轮作为链传动副的核心啮合零件，其齿形精度、安装适配性直接影响链条啮合的平顺性与传动损耗。这款18齿链轮针对单速自行车的传动需求设计，适配常规节距的自行车链条，齿部轮廓经过啮合轨迹校核，能在链条绕入、绕出过程中减少多边形效应带来的跳齿、卡顿问题，降低骑行过程中的传动冲击。从结构设计逻辑来看，链轮采用一体式盘状结构，中心设置花键安装孔，可直接与花鼓的花键轴段配合，通过孔侧的定位卡槽实现周向固定，避免传动过程中链轮与花鼓发生相对转动，安装时无需额外加工键槽，适配市面主流单速花鼓的安装尺寸，安装边界控制合理，不会与花鼓侧的密封结构、辐条固定端发生干涉。

　　链轮的齿部厚度经过匹配计算，与对应链条的内节内宽适配，啮合时齿面与链条滚子的接触面积均匀，避免局部应力集中导致的齿面过早磨损，齿顶做了小角度倒角处理，既方便链条在晃动工况下顺利啮入齿槽，也能减少齿顶与链条链板的剐蹭，降低链条外链板的磨损速率。链轮本体上设置的减重凹坑在不降低结构强度的前提下减少了零件自重，降低传动系统的旋转惯量，让起步踩踏的响应更直接。表面的标识刻印区域可标注齿数、适配链条规格等信息，方便装配、维护时快速识别零件参数。在实际使用场景中，这类18齿链轮常搭配对应齿数的飞轮使用，可获得适合城市通勤的传动比，平路骑行时踩踏力度适中，遇到小幅坡道也能保持合适的踩踏节奏，不会出现传动比过大导致的踩踏吃力问题。

　　设计过程中需要重点校核齿形的渐开线起始点、齿槽深度，确保链条滚子能顺利落入齿槽底部，同时在链条磨损伸长后仍能保持一定的啮合余量，延长整套传动系统的维护周期。链轮的安装端面做了平面度处理，与花鼓安装面贴合后不会出现偏摆，避免传动过程中链条出现周期性松紧变化，减少掉链风险。齿根位置做了圆弧过渡处理，避免应力集中导致的齿根断裂，应对骑行过程中突然发力踩踏的冲击载荷。从安装适配维度看，这款链轮的外径、中心孔直径、定位槽尺寸都经过公差匹配，装配时可直接压装到位，无需额外修配，适合批量装配的整车生产线使用，也适合个人骑行爱好者进行传动系统改装升级时选用。日常维护时只需定期清理齿槽内的泥沙、油污，检查齿面磨损情况，当齿形出现明显磨尖、啮合间隙过大时及时更换，即可保证传动系统的稳定运行。
