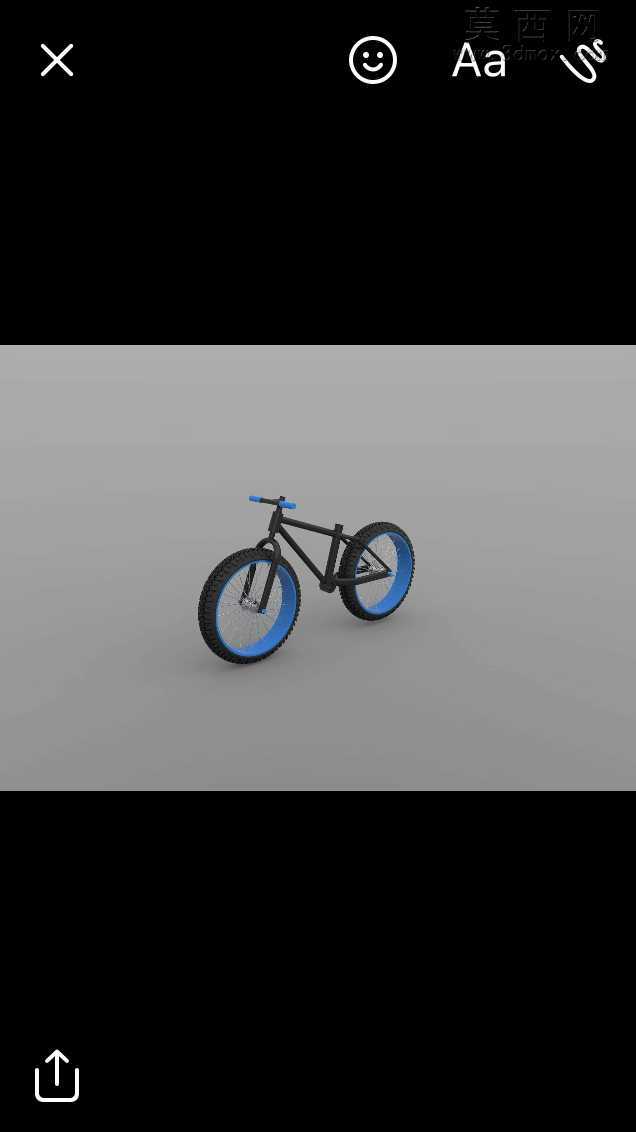

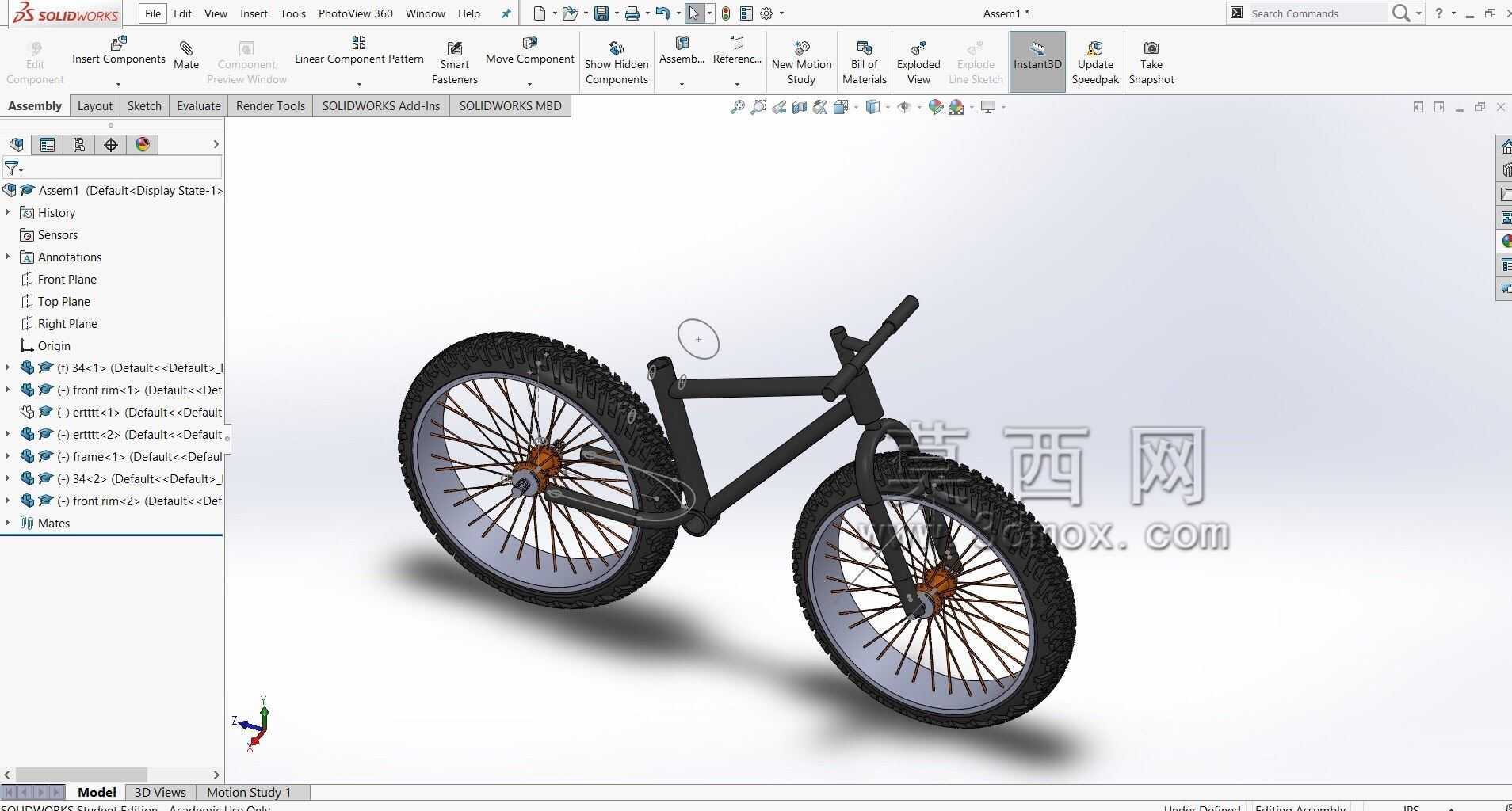

山地自行车整车结构三维设计方案

　　这款自行车的结构设计优先适配非铺装路面的骑行场景，日常通勤、郊野越野、短途代步都能覆盖，建模过程中先从人机工程边界入手确定核心尺寸，避免后期出现骑姿不适的问题。车架采用硬尾直梁结构，上管与下管的夹角经过反复调整，既保证站立骑行时的腿部活动空间，也能在颠簸路面传递足够的路感，五通位置的安装基准面预留了标准中轴的装配公差，不管是方孔中轴还是压入式中轴都能适配，不需要额外修改安装位。前后轮组采用等径设计，轮圈宽度适配2.1英寸规格的越野轮胎，辐条采用交叉编法，每根辐条的张紧力在建模时就做了受力模拟，保证重载或者冲击下不会出现辐条断裂、轮圈偏摆的问题，花鼓的安装轴径符合标准快拆结构的尺寸要求，和市面上主流的碟刹、圈刹夹器都能兼容。

　　车把采用直把设计，把立长度适配170cm到185cm身高的骑行者，握把位置的角度做了5度的后掠，长时间握持手腕不会出现过度弯折的疲劳感，座管的安装口径是通用的27.2mm，座垫的前后调节行程预留了15cm的空间，不同腿长的用户都能找到合适的踩踏位置。传动部分保留了单速结构的设计，曲柄长度170mm，牙盘和飞轮的齿比经过测算，平路巡航和爬坡都能兼顾，不需要复杂的变速结构就能满足多数场景的使用需求，后期如果需要加装变速系统，车架后叉的尾钩位置也预留了变速器的安装孔位，不需要额外焊接或者打磨车架。设计过程中特意控制了整车的重心位置，五通中心到地面的高度留足了18cm的通过性，过坑洼路面或者路肩的时候不会出现磕碰五通的问题，

　　前后轴的轴距控制在110cm左右，既保证高速骑行的稳定性，也不会让转向过于迟钝，林间穿行的时候灵活性足够。所有零部件的安装边界都做了干涉检查，轮组转动时不会蹭到车架前叉，车把转到最大角度时不会碰到车架上管，脚踏转到最低位置时和地面的夹角留足了转弯防碰的余量，压弯的时候不会出现脚踏蹭地的危险。轮胎的花纹采用粗颗粒越野纹路，建模时还原了胎纹的深度和排布，湿滑路面的抓地力表现更好，轮组和车架的连接位置预留了标准碟刹座的安装孔，用户可以根据自己的需求升级制动系统，不需要改动原有结构。这款结构没有做过多的冗余设计，整体重量控制在合理区间，既满足日常代步的轻便需求，也能承受越野路面的冲击载荷，所有安装接口都采用通用标准件尺寸，后期维护更换配件不需要定制特殊规格，普通车店的常备零件就能完成维修替换。
