方形框架式工业小型排热排气扇结构

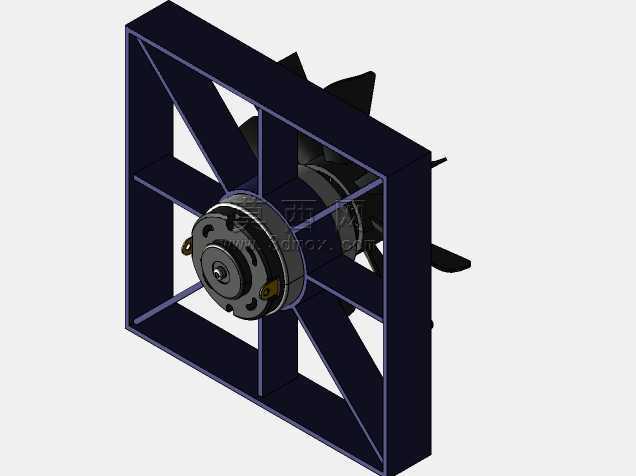

　　在工业厂房局部通风、机柜散热、小型设备工位排风这类场景里，这类方形外框的小型排热风扇是非常实用的通风部件，和民用吊顶扇、落地扇不同，它的设计从一开始就瞄准了嵌入式安装的需求，不需要额外做复杂的固定支架，直接适配预留的方形安装洞口就能完成装配。从结构上看，这款排风扇采用了正方形的外框支撑结构，框体内部做了十字交叉的加强筋，既可以给中心的电机提供稳定的安装基准，也能在不额外增加框体厚度的前提下提升整体结构刚度，避免风机运行时因为叶片转动产生的振动引发框体共振，降低长期运行后的结构疲劳风险。中心的驱动部分采用了标准的外转子电机布局，电机端盖直接和扇叶轮毂连接，传动路径更短，相比传统内转子电机加皮带传动的结构，传动损耗更低，

　　运行时的噪音也更小，电机的安装法兰直接固定在十字加强筋的交汇位置，安装孔位做了对称设计，不管是正装还是反装都能适配，满足送风或者排风两种不同的风向需求。扇叶采用了多叶片前倾式设计，叶片的曲面弧度经过优化，在相同转速下可以获得更大的风量，同时叶片和外框内壁之间预留了均匀的转动间隙，既不会因为间隙过小出现擦框的故障，也不会因为间隙过大造成风量泄漏损失，保证排风效率。在安装边界的设计上，外框的外侧做了平直的贴合面，安装时可以直接贴在安装面的外侧，配合螺栓或者卡扣就能完成固定，不需要在洞口内部做额外的支撑结构，对于钣金机柜、彩钢板隔断这类薄壁安装场景非常友好，框体的厚度控制在较薄的尺寸范围内，不会在安装后突出墙面或者机柜内壁太多，

　　避免占用额外的内部空间，也不会影响周边其他部件的布置。实际使用中，这类排风扇主要承担小空间的空气置换和热量排出功能，比如电气控制柜内部的电气元件运行时会持续散发热量，当柜内温度超过元件耐受温度时就会触发故障，在柜体侧壁安装这款排风扇，就可以把柜内的热空气持续排出，让外界的冷空气从柜体的进风格栅进入，形成稳定的散热风道，保证柜内温度维持在合理区间；在小型焊接工位、打磨工位的局部排风场景里，它可以把工位附近产生的烟尘、废热气直接排到室外，改善作业人员的操作环境，相比大型集中排风系统，它的布置更灵活，不需要铺设复杂的通风管道，单独控制启停，能耗也更低。设计过程中，结构工程师首先要确认的是外框的安装尺寸匹配性，

　　不同应用场景的预留安装洞口尺寸有常规的标准系列，这款方形外框的尺寸适配常规的小型风机安装洞口，加强筋的布局既要避开扇叶的转动范围，也要保证电机安装位置的结构强度，避免电机运行时的振动传递到安装面引发连带振动；扇叶的动平衡是设计中需要重点关注的部分，每一片叶片的重量偏差要控制在极小的范围内，装配后整体做动平衡校正，避免高速转动时出现过大的振动，延长电机轴承的使用寿命；电机的选型要匹配扇叶的运行负载，保证在长期连续运行的工况下，电机的温升不会超过绝缘等级的允许范围，同时预留一定的功率余量，应对滤网积尘、风阻变大的极端工况。另外，外框的边角做了小圆弧过渡处理，避免安装和维护过程中尖锐的边角划伤操作人员，电机的接线端预留了足够的接线空间，方便现场接线操作，不需要额外拆除其他部件就能完成电源线路的连接，后期维护时也可以直接拆下电机总成进行检修或者更换，不需要整体拆除整个外框，降低维护的工作量。和圆形外框的轴流风扇相比，方形外框的结构在嵌入式安装时的密封性能更好，外框和安装面之间可以贴密封泡棉，避免出现漏风的情况，方形的结构也更方便和方形的洞口、方形的防护网进行配套，整体外观更规整，在设备外露安装的场景里也能和设备的整体外观风格保持协调。
