无刷直流起动发电机三维结构设计

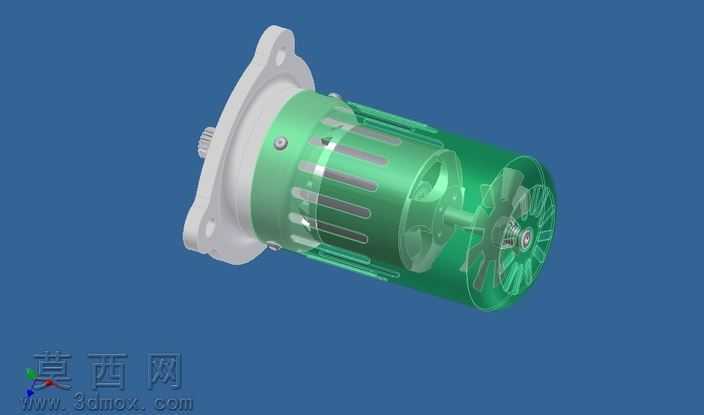

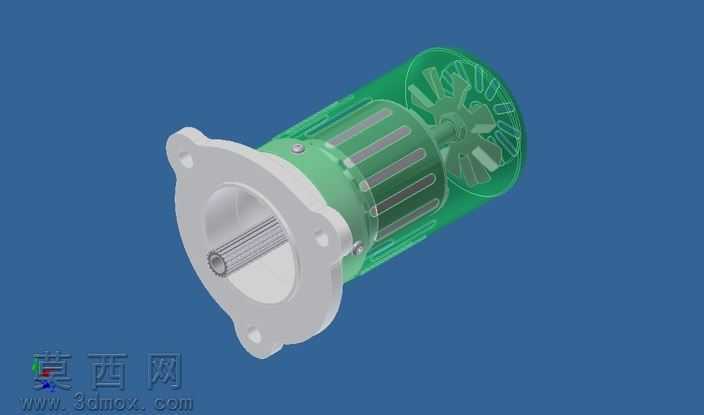

本作品为无刷直流起动发电机的三维结构设计，建模过程中严格遵循机电产品的设计规范，完整还原了该类集成式动力部件的全部核心结构。建模阶段首先搭建前端法兰安装基座，该部件采用带安装耳的盘式结构，建模时精准绘制了三个均布的安装孔位，中心位置预留输出轴的装配通孔，基座与机身衔接的止口结构做了精准的公差适配设计，保证后续装配的同轴度要求。机身主体部分采用圆筒式壳体结构，壳体外表面设计有轴向分布的散热筋条，建模时通过阵列特征完成筋条的均匀排布，既还原了真实产品的散热结构，也保证了外观的规整性，壳体与前端法兰、后端端盖的连接位置做了贴合面的细节处理，还原了螺栓连接的装配点位。输出轴部分采用带花键的轴类结构，建模时精准绘制了花键的齿形轮廓，通过扫掠特征完成花键段的成型，轴身的台阶结构、轴承装配位都做了精准的尺寸还原，保证轴系部件的装配合理性。机身内部的转子、定子结构通过半透明渲染材质做了可视化处理，可直观展示内部绕组、铁芯的排布逻辑，后端的散热风叶采用径向直叶结构，通过圆周阵列完成全部叶片的建模，风叶与转子轴的同轴装配关系做了清晰的呈现。材质渲染方面，前端法兰、输出轴采用金属银灰色磨砂材质，还原铸铝与钢材的真实质感，机身壳体采用半透明的绿色工程塑料材质，既可以展示内部结构，也区分了不同部件的材质属性，散热风叶采用与壳体同色系的不透明材质，背景采用纯色深蓝底色，突出模型主体的结构细节。设计思路上围绕起动发电一体化的功能需求，将起动电机与发电机的结构做了集成化设计，省去了传统分立结构的冗余部件，整体结构紧凑，安装法兰的标准化设计可适配多类动力设备的安装需求，半透明的机身设计可用于产品结构教学、装配演示以及前期的方案验证，所有结构特征都做了参数化处理，可根据实际的功率、尺寸需求快速调整参数完成变型设计，建模过程中对所有装配部件都做了干涉检查，保证各运动部件之间无结构冲突，符合实际产品的生产装配逻辑。
