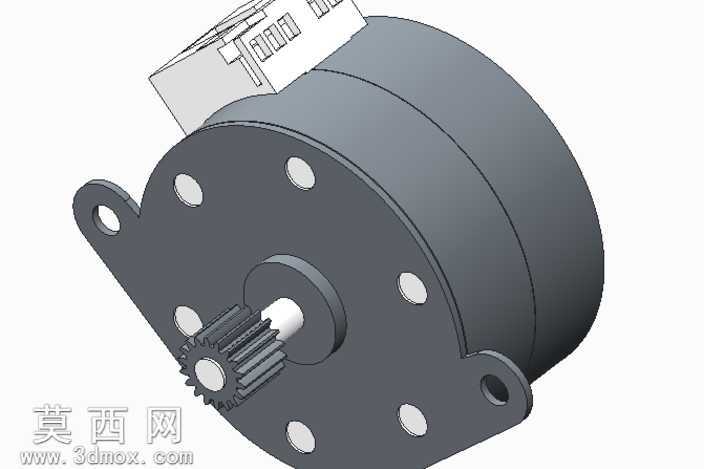

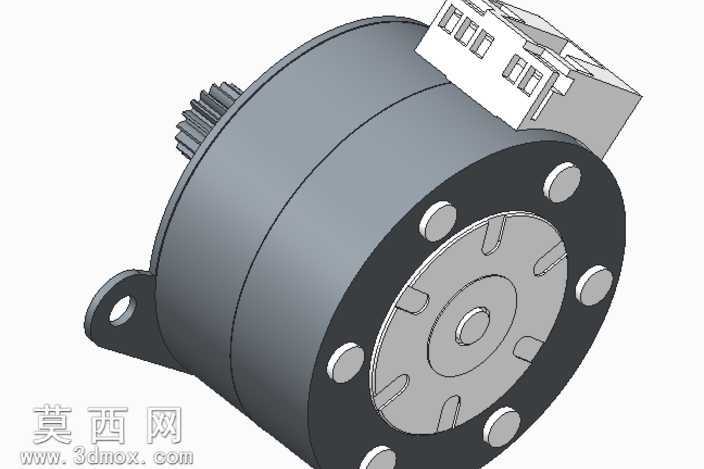

PM351-048-ZUA1步进电机结构三维设计

本作品为PM351-048-ZUA1型号步进电机的三维建模设计成果，建模过程严格遵循该型号步进电机的实际尺寸参数与结构特征，在三维建模软件中完成全参数化的零件构建与整体装配。首先针对电机主体的圆柱形机壳进行建模，精准还原机壳端面上的安装孔位分布、两侧带安装孔的固定耳结构，机壳表面做哑光深灰金属质感的材质处理，还原金属冲压机壳的细腻磨砂质感，同时保证机壳的壁厚、端面同轴度等参数符合实际加工要求。其次对电机输出端的传动齿轮进行精细化建模，还原齿轮的齿形参数、齿顶圆与齿根圆尺寸，齿轮与输出轴的配合结构做精准的装配约束，保证齿轮与输出轴的同轴度，齿轮部分采用金属切削件的材质表现，还原机加工金属零件的表面光泽与边缘倒角特征。建模过程中对电机尾部的接线座结构也做了完整还原，包括接线座的卡扣结构、接线端子的排布，接线座采用工程塑料材质，还原塑料件的哑光质感与分模线细节。整体装配过程严格按照实际电机的装配逻辑完成，各零件之间的配合关系准确，不存在干涉问题，同时通过渲染调整光照角度，突出电机各部分的结构层次，清晰展现固定耳、安装孔、输出齿轮、接线座等关键结构的位置与形态。设计过程中充分考虑步进电机的实际应用场景，安装孔的位置、输出轴的伸出长度、齿轮的模数参数均匹配该型号电机的官方规格，7.545欧姆24VDC的电气参数对应的绕组空间在机壳内部也做了预留结构的示意，保证模型不仅具备外观展示效果，也能为相关的机构设计、安装适配提供准确的三维参考，可直接用于自动化设备的装配仿真、安装干涉检查以及相关传动结构的配套设计工作。
