迷你带顶棚农用小型拖拉机结构设计

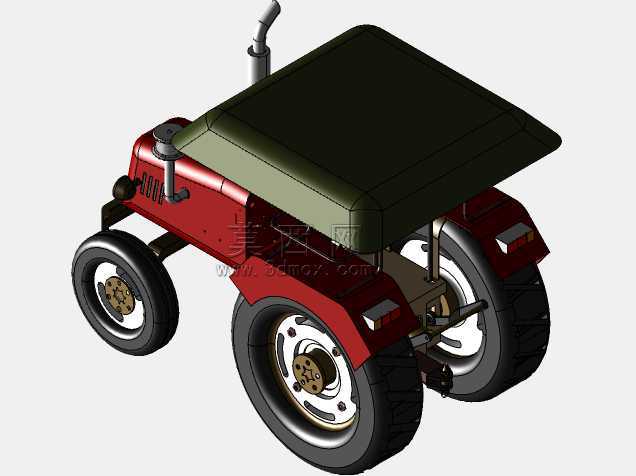

　　这款小型轮式拖拉机的三维结构设计，主要面向丘陵山地零散地块作业、果园行间管护、庭院农用物资转运等场景，区别于大马力大田作业拖拉机，其紧凑的机身尺寸能够适配宽度1.2米以上的狭窄通行空间，在果树冠层下、田埂便道、乡村入户巷道等常规农机难以进入的区域，可完成旋耕、开沟、短途牵引、小型农机具挂载等多种作业任务。从结构布局来看，整机采用经典的前置动力舱、中置驾驶位、后置驱动轮的布置形式，前轮采用单轮窄胎设计，转向节与转向拉杆的安装位预留了足够的转向角度，最小转弯半径可控制在2.5米以内，能够在狭小地块内完成原地转向类的灵活操作，适配碎片化作业区域的转向需求。后轮采用大直径宽幅农用轮胎，胎面的深花纹结构预留了足够的抓地力设计空间，

　　轮距可根据实际作业需求在一定范围内调整，避免在松软耕地作业时出现下陷、打滑的问题，同时后轮作为驱动轮，其轮边的轮毂连接结构采用了多螺栓固定设计，能够传递足够的驱动扭矩，匹配不同挂载农具的作业负载需求。动力舱部分的结构设计预留了单缸柴油机的安装空间，侧面的散热格栅结构对应发动机散热系统的通风需求，顶部伸出的排气管道走向经过避让设计，不会与顶棚结构、驾驶位操作空间产生干涉，排气口的朝向避开了驾驶员操作区域，避免作业时尾气直吹操作人员。顶棚采用弧面平顶结构，通过四根支撑立柱固定在车架两侧，顶棚覆盖范围完全遮蔽驾驶位区域，能够在露天作业时为操作人员提供遮阳挡雨的防护，顶棚与车架的连接位置预留了减震垫安装位，可缓冲田间颠簸带来的结构震动，

　　避免长期作业后连接位置出现疲劳松动。车架部分采用边梁式结构，前后桥的安装支座、发动机固定位、驾驶位安装点、后悬挂挂载点均集成在车架主体上，结构受力路径经过优化，动力输出、负载承重的受力均直接传递到车架纵梁上，减少局部应力集中的问题。后悬挂区域预留了标准三点式悬挂的安装接口，可匹配市面上多数小型农用作业机具，悬挂的升降行程预留了足够的调节空间，能够适配不同耕深的作业需求，同时牵引挂钩的位置设置在后桥正下方，牵引作业时的受力点与驱动轮轴心高度接近，可减少牵引作业时的抬头力矩，提升牵引负载时的行驶稳定性。驾驶位的操作空间布局经过人机工程校核，方向盘、操纵杆、踏板的位置均对应常规成年人的操作舒适区间，

　　操作件与周边结构的安全间隙符合农用机械的安全设计规范，避免作业过程中出现衣物、肢体被运动部件剐蹭的风险。整机的外形尺寸控制在长2.2米、宽1.1米、高1.7米的范围内，不含燃油与挂载机具的自重可控制在400公斤以内，既能够满足小块农田的作业灵活性需求，也可通过小型货运车辆完成跨区域转运，适配散户农户、小型农业合作社的多元使用需求。在细节结构上，前后轮的轮拱挡泥板结构与车架采用可拆卸连接，后期维护更换时无需拆解主体结构，车身侧面的覆盖件预留了日常保养的操作开口，可直接完成机油加注、滤芯更换、线路检查等常规保养操作，无需大面积拆解外覆盖件。
