带锁紧螺栓的方形通孔卡诺连接座

　　在常规的流体管路排布、轻型杆件轴向固定场景里，这类带锁紧结构的方形连接座是车间装配、小型设备组装环节里出镜率极高的基础连接件，很多做非标自动化线体改造、小型实验台架搭建的结构工程师，在做轴向件的位置锁定方案时，都会优先考虑这类结构的配件，它不需要额外加工复杂的安装卡槽，仅靠自身的结构锁紧力就能完成杆件与安装基面的固定，适配场景覆盖了从实验室气路固定、小型输送线导向杆定位，到小型设备操作手柄的轴向锁止等多个工况。从结构本身来看，这个连接件采用方块式主体设计，主体中部开有贯通的圆形通孔，通孔的加工公差一般会按照H7级精度控制，保证穿入的光轴、圆管能够顺畅通过，同时不会出现过大的径向晃动，避免锁紧后出现轴线偏移的问题。

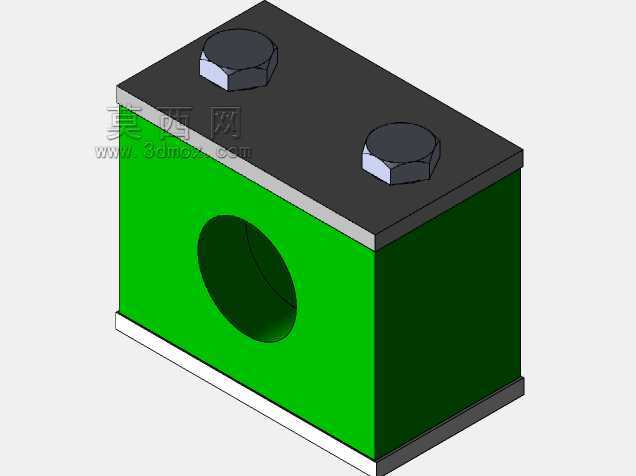

　　主体顶面加工有两个垂直于通孔轴线的螺纹孔，配套两个外六角锁紧螺栓，螺栓的端面做了平整化处理，当杆件穿入通孔调整到目标位置后，拧紧两个螺栓就能依靠螺栓端面的压紧力，将穿入通孔的杆件牢牢锁死，双螺栓的设计相比单螺栓锁紧，能大幅降低锁紧时杆件出现的偏斜问题，压紧力分布更均匀，长期受振动工况下也不容易出现松脱。设计这类连接件的时候，首先要考虑的是安装边界的适配性，方块主体的底面为平整安装面，不需要额外做定位凸台，既可以直接通过底面粘接、焊接在安装基面上，也可以在主体侧面额外加工安装孔完成螺栓固定，方形的外形相比圆形锁紧座，在安装时不需要额外做防转结构，靠自身的平面贴合就能避免锁紧过程中主体跟转，大幅降低安装面的加工要求。尺寸设计上，

　　通孔的直径是核心参数，需要匹配常用的光轴、圆管外径规格，主体的宽度要大于通孔直径至少两倍，保证螺纹孔有足够的啮合长度，避免螺栓锁紧时出现螺纹滑牙的问题，主体的高度要兼顾螺栓的拧入深度和通孔的壁厚，通孔下方的壁厚不能过薄，否则长期受螺栓压紧力会出现主体变形，导致通孔圆度超差，杆件穿入卡顿。两个锁紧螺栓的间距设置也有讲究，间距不能过小，否则两个螺栓的压紧力覆盖区域重叠，锁紧效果打折扣，间距也不能过大，否则会导致整体外形尺寸冗余，占用过多安装空间，一般会设置在通孔直径的1.2到1.5倍区间，既保证压紧范围覆盖通孔的整个轴向截面，又不会让主体外形过于笨重。实际使用中，这类连接件相比传统的开口型锁紧套，加工难度更低，

　　普通的数控铣床就能完成全部加工工序，不需要做线切割开口、热处理弹片等复杂工序，加工成本更低，适合小批量定制加工，同时方块式的结构在做三维装配时，配合面的约束添加更简单，工程师在做方案建模时，不需要额外处理复杂的曲面配合，能大幅缩短装配设计的时间。针对不同的使用工况，主体可以选用不同的材质，常规工况下用45号钢做发黑处理就能满足强度要求，有防腐需求的场景可以换成304不锈钢材质，有轻量化需求的场景也可以用铝合金做阳极氧化处理，螺栓的强度等级一般选用8.8级即可，满足常规的锁紧力需求，不需要过高的强度等级造成成本浪费。在安装使用时需要注意，穿入杆件前要先将两个螺栓退到螺纹孔内，避免螺栓端部突出到通孔内壁刮伤杆件表面，调整好杆件位置后，要按照对角顺序逐步拧紧两个螺栓，不要一次性将单个螺栓拧死，避免螺栓偏斜导致压紧力不均，锁紧完成后可以轻晃杆件确认锁止牢固，再投入使用。这类结构的连接件还有一个优势，就是可以重复拆装使用，松开螺栓就能调整杆件的轴向位置，调整完成后再次拧紧即可，不需要破坏原有安装结构，非常适合需要经常调整杆件位置的实验台架、可调式导向机构等场景，相比焊接固定、销钉固定的方式，调整灵活性提升非常明显，后期维护调整的成本也更低。
