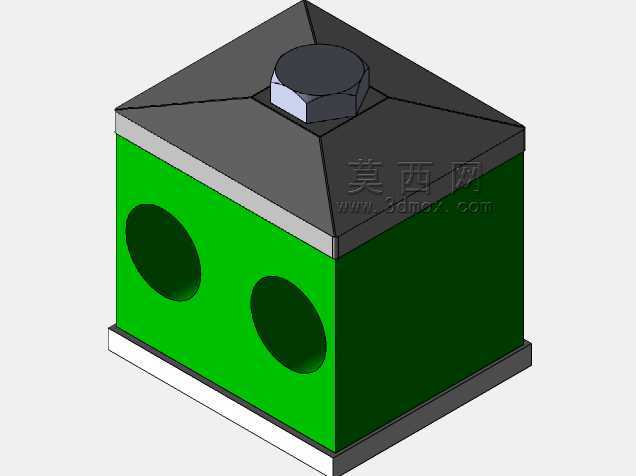

双孔12mm通路方形流体分接结构件

　　这款双通路方形分接构件，主要面向低压流体输送场景的管路分支需求，常见于小型气动回路、实验台流体管路、小型设备冷却循环支路这类需要单路输入双路输出的布设场景，相比传统圆柱形三通接头，方形外壳的结构形式在密集排布的安装空间里更易贴合安装基面，不会出现圆柱件周向转动导致的接口对位偏差问题。从结构设计逻辑来看，整体采用立方体腔体作为主体承载结构，腔体壁厚做了均匀等厚处理，在保障1MPa以内工作压力耐受能力的同时，尽可能压缩了整体占用空间，顶面设置的六角锁紧结构，是用于腔体上盖与主体的密封压紧，安装时可以通过标准扳手直接施力，不需要额外设计专用工装卡持位，适配现场常规装配工具的使用习惯。侧面开设的两个12mm直径通路接口，

　　接口端面做了平直倒角处理，既可以适配插入式软管快接结构，也能搭配平垫实现硬管的端面密封，两个接口的中心距经过匹配计算，在安装常规快插接头时不会出现相邻接头扳手空间干涉的问题，接口的轴线与腔体底面保持平行，安装后管路走向可以完全贴合安装基面排布，减少管路弯折带来的流阻损耗。腔体底部设置的凸边安装位，预留了足够的螺丝固定空间，安装时可以通过四个角位的固定孔将整个构件锁附在设备安装板上，不需要额外设计管夹固定相邻管路，构件本身就可以承担支路的固定支撑作用，降低管路布设的零件数量。设计过程中特意将腔体内部的流道转角做了圆弧过渡处理，避免直角转角带来的流体紊流与杂质沉积问题，对于输送带有微小颗粒的冷却介质场景，能有效减少流道堵塞的概率，

　　顶面的密封槽采用矩形截面设计，搭配标准O型圈即可实现可靠密封，不需要定制特殊截面的密封件，降低后期维护的配件采购难度。整体外形的棱边都做了小尺寸倒角处理，既避免加工与装配过程中的锐边割手问题，也能在压铸或者机加工过程中减少应力集中，提升构件的长期使用抗疲劳性能。两个侧置接口的同轴度公差控制在0.1mm以内，保障接头安装后不会出现偏斜导致的密封失效问题，顶面锁紧位的对边尺寸匹配标准M20规格的六角螺母尺寸，现场维护时不需要准备特殊规格的扳手，用常规活动扳手或者开口扳手即可完成拆装操作。从安装边界来看，整个构件的主体外廓尺寸控制在极小范围内，在密集排布的阀岛或者管路板上，相邻构件的安装间距只需要预留5mm的操作间隙即可完成接头拆装，

　　相比传统三通接头节省至少30%的排布空间，对于空间紧凑的小型自动化设备内部管路布设尤为适用。腔体内部的容积经过精确计算，双路分流时的流量差控制在5%以内，保障两个输出支路的流量一致性，对于需要对称供流的冷却或者气动驱动场景，不需要额外在每个支路加装节流阀调整流量，简化回路设计。
