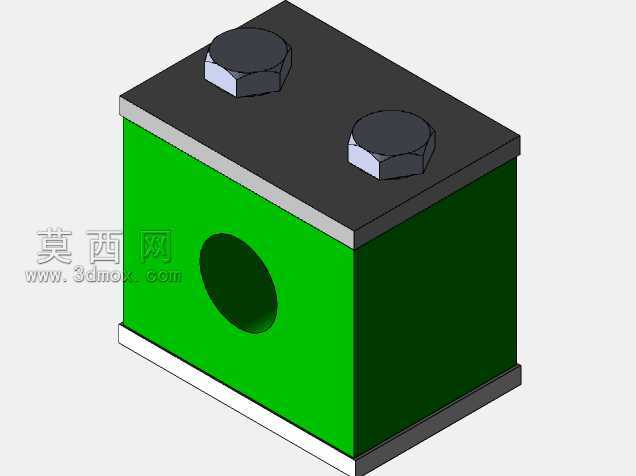

14mm管径简易双螺栓夹紧管夹结构

　　这款14mm管径的夹紧式管夹，主要面向气动管路、低压流体输送管线、小型设备线束与硬管的固定场景，在小型自动化设备台架、实验室气路排布、小型液压站辅件安装、民用净水设备管路布设这类场景中应用十分普遍，区别于传统的单侧锁紧管卡，双螺栓对称锁紧的结构能让管体周向受力更均匀，避免单侧锁紧带来的局部应力集中，防止薄壁硬管被夹变形、软管被夹闭影响通流的问题。

　　从结构设计逻辑来看，整体采用分体式夹座设计，夹体分为上下两个夹持块，下夹块为主体承力结构，上夹块为压合结构，两个夹块的对合面加工有直径14mm的半圆夹持槽，槽面未做额外防滑齿设计，适配表面光滑的金属硬管、硬质尼龙管、PU气管等管材，不会在管材表面留下压痕，适合对管路外观有要求、或者管材壁厚较薄的使用场景。两个锁紧螺栓对称分布在夹持孔的两侧，螺栓轴线与夹持孔轴线垂直，锁紧时压力从两侧均匀传递到压块上，相比单螺栓侧压的管夹，这种结构的夹持力冗余更大，在设备存在小幅振动的工况下，也能保持足够的抱紧力，避免管路出现轴向窜动、径向偏移的问题。

　　安装边界方面，夹座的下底面为平整安装面，可直接贴合设备安装板、型材表面进行固定，整体外形为规整的方块结构，没有外凸的异形结构，在排布密集管路时可以紧密并排安装，节省安装空间。夹持孔的直径公差按照通用管路配合公差设计，适配外径14mm的标准管材，夹持槽的深度经过核算，当螺栓完全锁紧时，上下夹块的对合面会保留微小间隙，避免过度锁紧导致管材被压变形，同时保证足够的抱紧摩擦力，抵消管路内部流体脉动带来的小幅振动。螺栓采用标准外六角头设计，现场安装时可以用普通开口扳手、套筒扳手直接操作，不需要专用工具，维护拆装十分方便。

　　在实际选型使用中，这类管夹适合固定静态布设的管路，不适合管路存在大幅往复摆动的工况，因为夹体与安装面之间没有设置缓冲垫，若用于振动较大的设备，可在安装面与夹座之间加装橡胶减震垫来提升抗振性能。夹体的整体结构没有多余的减重孔、装饰结构，所有结构都服务于夹持固定的核心功能，建模过程中对夹持槽的同轴度、螺栓孔的位置度都做了合理的公差约束，加工时可以采用型材直接铣削成型，加工工艺简单，量产成本较低，适合批量设备配套使用。另外，规整的方块外形也方便在夹座侧面加装标识牌，对不同回路的管路进行标记，方便后期设备维护时快速识别管路走向。
