单级齿轮传动组件爆炸视图结构设计

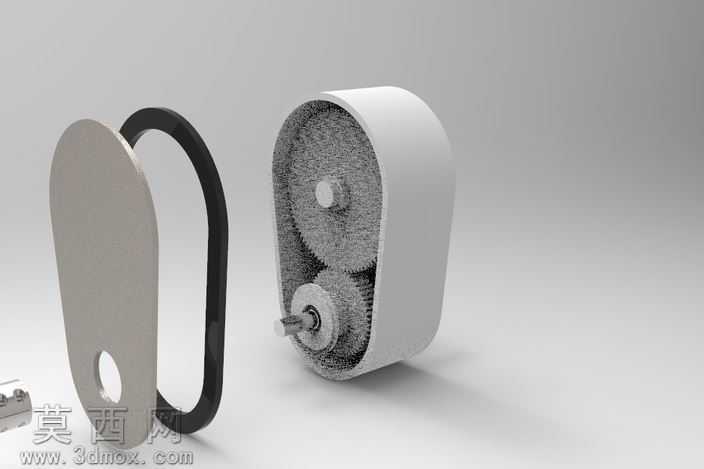

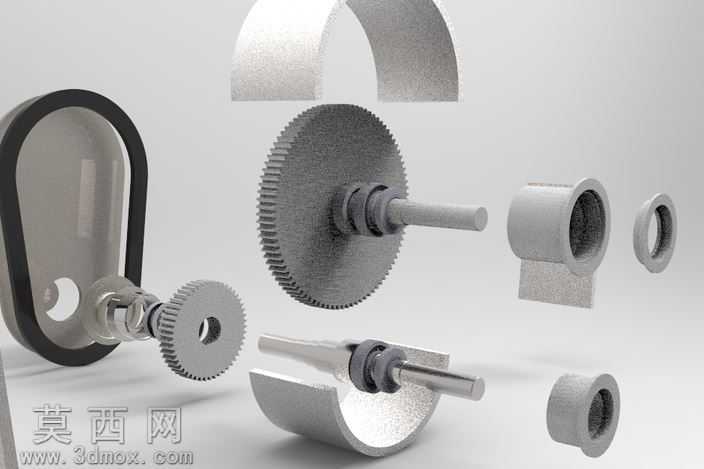

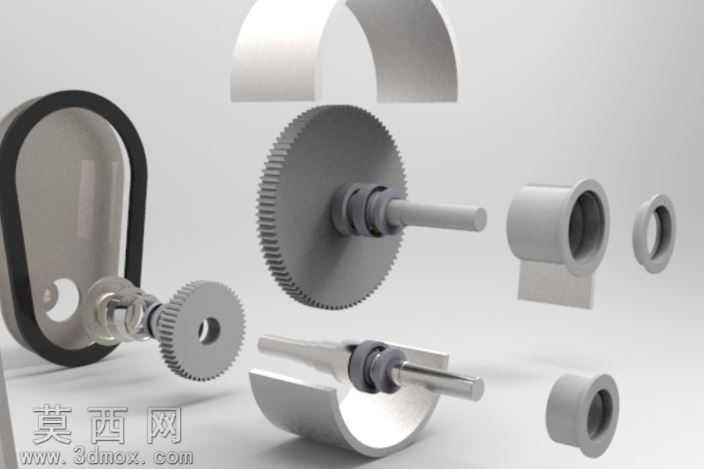

本作品为单级齿轮传动组件的三维结构设计，采用爆炸视图的呈现形式完整展示整套传动结构的所有组成零件，清晰还原各部件的装配位置与配合关系。建模阶段以实际齿轮传动的运动逻辑为核心依据，首先完成两个不同齿数啮合齿轮的参数化建模，严格按照渐开线齿形的标准参数生成齿廓，保证齿面啮合的精度符合传动要求，同时完成齿轮中心安装孔、定位轴肩的细节结构设计，确保齿轮与传动轴的配合精度。随后完成两根平行布置的传动轴建模，轴段设计匹配齿轮安装位置、轴承装配位的尺寸公差，轴端的定位结构能够限制齿轮与轴承的轴向窜动。配套的密封端盖、壳体结构、轴承衬套、密封胶圈等附属零件均按照装配逻辑逐一建模，每个零件的尺寸都经过配合校验，避免出现装配干涉问题。渲染阶段采用哑光金属材质模拟钢制传动零件的质感，对齿面、轴的配合面做细微的粗糙度区分，还原机械加工零件的真实表面效果，壳体的半剖展示结构能够直观呈现内部齿轮的啮合空间，爆炸视图的排布遵循实际装配顺序，将每个零件沿装配轴线方向分离排布，让观看者能够清晰理解整套传动结构的装配流程与各零件的功能定位。整套设计完整还原了单级齿轮传动的核心结构，可用于机械原理教学、传动结构方案参考，各零件的建模精度满足后续工程图导出、装配模拟的使用需求，通过爆炸视图的呈现方式，降低了复杂机械结构的理解门槛，能够清晰展示封闭壳体内部的传动逻辑与零件配合关系。
